Cabos de fibra óptica ao ar livre OPGW
Detalhes do produto:
| Lugar de origem: | porcelana |
| Marca: | Takfly |
| Certificação: | CE,ROHS,FCC,ISO9001,ISO141000 |
| Número do modelo: | OPGW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 2000M |
|---|---|
| Preço: | USD 500~USD 2000 |
| Detalhes da embalagem: | Cilindro |
| Tempo de entrega: | 5~8 dias de trabalho |
| Termos de pagamento: | L/C, D/A, D/P, T/T |
| Habilidade da fonte: | 1000KM/Month |
|
Informação detalhada |
|||
| Quantidade de fibra: | 4/8/12/16/24/36/48 | Tipo de fibra: | G652D, G655 |
|---|---|---|---|
| Estrutura: | Central ou encalhado | Nome do produto: | Cabo de fibra óptica externa OPGW de 4-48 fibras |
| Embalagem: | Tambor de ferro | Comprimento: | 2-6km/tambor |
| Destacar: | fio à terra ótico de 12C G655,Fio à terra ótico de OPGW,Cabo de fibra ótica de 48 Hilos |
||
Descrição de produto
Descrições:
O cabo OPGW é a forma abreviada de Cabo de Aterramento Aéreo Composto de Fibra Óptica. O cabo OPGW é adequado para instalação em novas linhas de energia com dupla função de fio terra e comunicação. Especialmente para instalação em linhas de energia de tensão normal e extra alta tensão. O cabo OPGW pode substituir o fio terra convencional de linhas de energia antigas, aumentando a função de comunicação por fibra. O cabo OPGW conduz corrente de curto-circuito e fornece proteção contra raios.

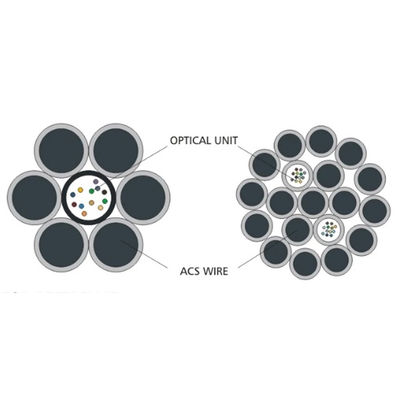

O cabo óptico OPGW é chamado de Cabo de Aterramento Aéreo Composto de Fibra Óptica, é um fio terra aéreo contendo fibras ópticas. A fibra óptica é colocada no fio terra da linha de transmissão de alta tensão aérea para formar uma rede de comunicação por fibra óptica na linha de transmissão. É usado principalmente para linhas de comunicação de 500KV, 220KV, 110KV e para novos sistemas de transmissão de alta tensão aérea. O número de núcleos é de 4 a 48, e existem tipos de estrutura de tubo de alumínio, tipo de estrutura de alumínio e tubo de aço (inoxidável).
Características:

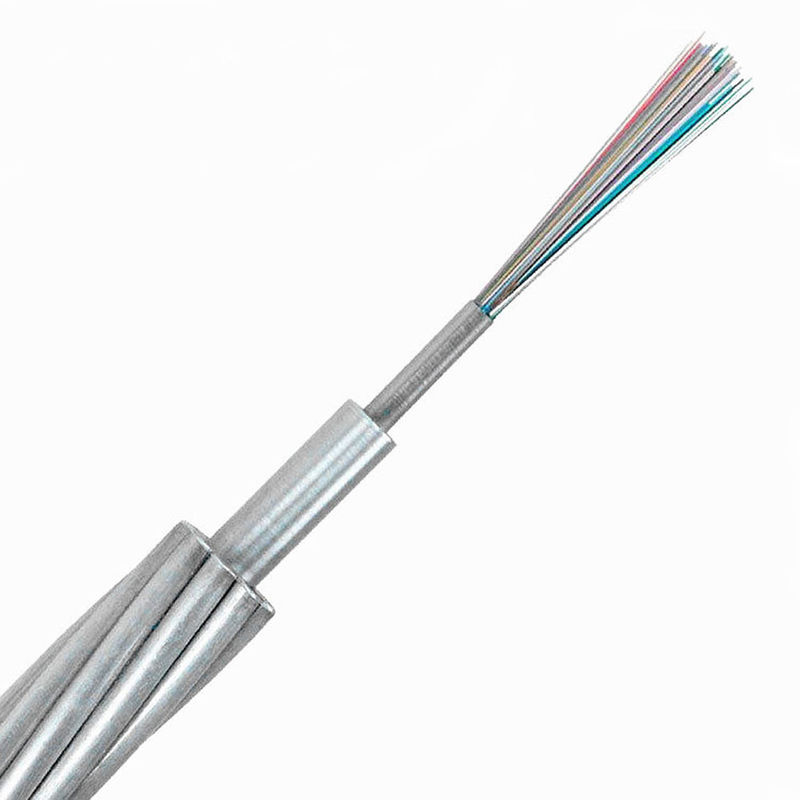

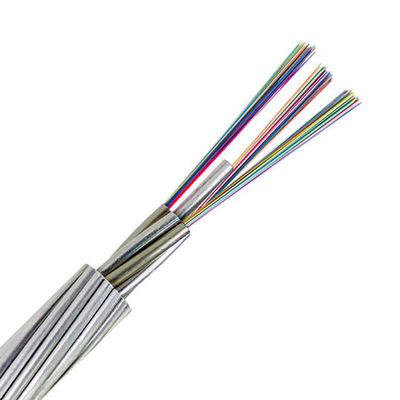

(1) O OPGW usa uma estrutura de tubo solto de aço inoxidável, aumentando sua confiabilidade e o desempenho resistente à temperatura.
(2) O OPGW atende aos requisitos de aplicação de linha de fibra grande.
(3) O OPGW é especialmente aplicado para o sistema de comunicação óptica durante a instalação da linha de transmissão elétrica.
(4) Projeto do projeto (cálculo de flecha-tensão, corrente de curto-circuito, cálculo de acessórios de hardware ADSS)
Aplicação:
>> O cabo OPGW é usado principalmente em linhas de 500KV, 220KV e 110KV, limitado por corte de energia, segurança e outros elementos, usado principalmente em novas linhas. Suas aplicações são: alta tensão acima de 110kv, com um vão maior (geralmente acima de 250M);
>> Fácil de manter, fácil para o vão da linha, sua propriedade mecânica pode atender a um grande vão da linha;
>> O OPGW externo é blindagem metálica, sem influência para eletro-corrosão e degradação de alta pressão;
>> Para construir OPGW é preciso cortar a energia, resultando em maior perda, portanto, o OPGW deve ser usado na construção de linhas de alta tensão acima de 110kv;
>> Para o índice de desempenho do OPGW, quanto maior a corrente de curto-circuito, mais precisa de um bom condutor para ser blindagem metálica e reduzir a resistência à tração, enquanto, se a resistência à tração for certa, para aumentar a capacidade de corrente de curto-circuito, a única maneira é aumentar a área da seção metálica, resultando em um aumento do diâmetro e peso do cabo, de modo que a segurança seja uma questão para a resistência do poste da linha.
Parâmetros:
| Modelo nº | seção | Força de ruptura nominal (KN) |
Diâmetro do cabo (mm) |
Peso (kg/km) |
| OPGW | 40 | 54 | 8.7 | 313 |
| 50 | 61.4 | 9.6 | 348 | |
| 60 | 62.7 | 10.8 | 391 | |
| 70 | 80.8 | 11.4 | 478 | |
| 80 | 84.6 | 12 | 538 | |
| 90 | 57.3 | 12.6 | 587 | |
| 100 | 66.4 | 13.2 | 615 | |
| 130 | 88.1 | 15.6 | 65 |
