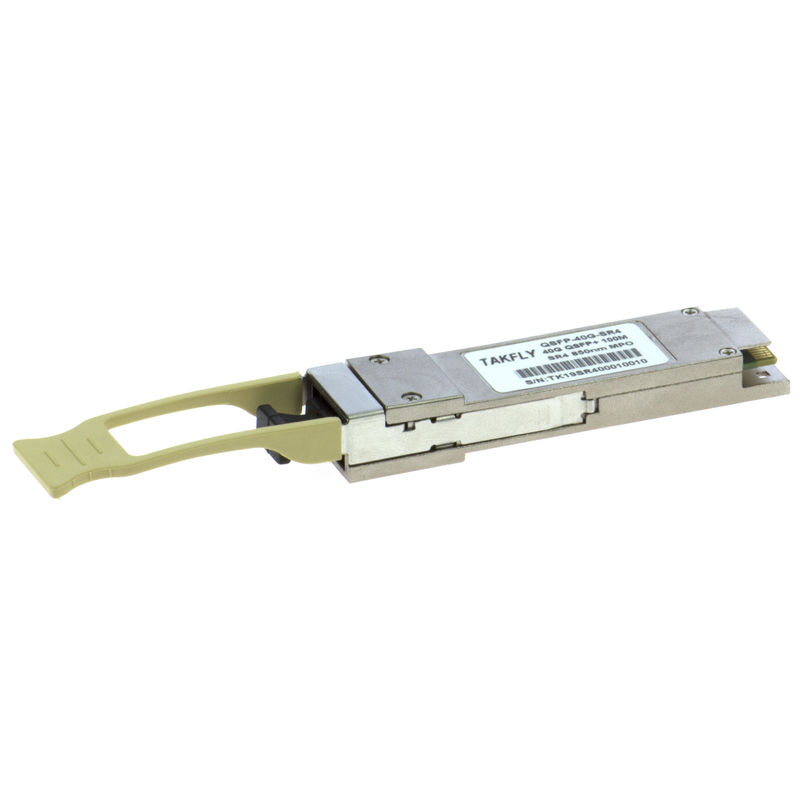

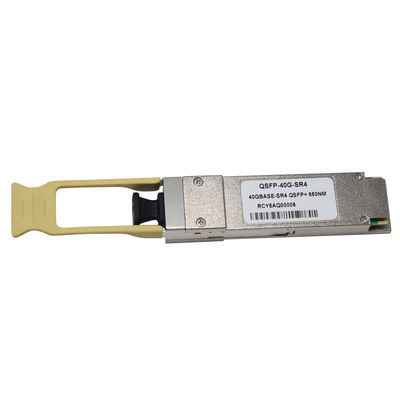

Módulo Transceptor QSFP+ SR4 MPO 100M MMF 40G BASE
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Takfly |
| Certificação: | CE,ROHS,FCC,REACH,ISO9001,ISO14001 |
| Número do modelo: | TKQSFP40GSR4 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | PCes 1 |
|---|---|
| Preço: | USD35/pcs ~ USD45/pcs |
| Detalhes da embalagem: | caixa + spone + caixa da bolha |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T, Western Union, MoneyGram, Paypal, L/C |
| Habilidade da fonte: | 30000pcs/month |
|
Informação detalhada |
|||
| Velocidade: | 40 Gbps | Distância de transmissão: | 100 milhões |
|---|---|---|---|
| Comprimento de onda: | 850 nm | Porta de fibra: | MPO |
| Destacar: | Módulo do transceptor de JG325B sfp,QFX-QSFP-40G-SR4,Módulo do transceptor de JG709A sfp |
||
Descrição de produto
Módulo Transceptor 40G QSFP+ SR4 MPO 100M MMF 40GBASE, QSFP-40G-SR4, JG325B, JG709A, QFX-QSFP-40G-SR4
Descrição
O 40G QSFP+ SR4 é um transceptor QSFP+ de fibra óptica paralela, de quatro canais, conectável, para aplicações Ethernet de 40 Gigabit. Este transceptor é um módulo de alto desempenho para comunicação de dados de curto alcance e aplicações de interconexão. Ele integra quatro faixas de dados em cada direção com largura de banda de 40 Gbps. Cada faixa pode operar a 10,3125 Gbps até 100 m usando fibra OM3 ou 150 m usando fibra OM4. Esses módulos são projetados para operar em sistemas de fibra multimodo usando um comprimento de onda nominal de 850nm. A interface elétrica usa um conector do tipo borda de 38 contatos. A interface óptica usa um conector MTP (MPO) de 12 fibras. Este módulo incorpora a comprovada tecnologia de circuito e VCSEL da Takfly Avago Technologies para fornecer longa vida útil confiável, alto desempenho e serviço consistente.
Recursos
- Módulos transceptores full-duplex de quatro canais
- Taxa de dados de transmissão de até 10,3 Gbit/s por canal
- Matriz VCSEL de 4 canais 850nm
- Matriz de fotodetector PIN de 4 canais
- Baixo consumo de energia<1,5W
- Carcaça isolada do aterramento do conector
- Temperatura de operação da caixa de 0°C a +70°C
- Tensão de alimentação de 3,3V
- Em conformidade com RoHS 6
- Fator de forma QSFP conectável a quente
- Comprimento máximo do link de 100m em fibra multimodo OM3 (MMF) e 150m em MMF OM4
- Receptáculo de conector MPO único
- Funções de diagnóstico digital integradas
Aplicação
- 40GBASE-SR4 40G Ethernet
- Conexões de switch e roteador Datacom/Telecom
- Aplicações de agregação de dados e backplane
- Protocolo proprietário e aplicações de densidade
Classificações Máximas Absolutas
| Parâmetro | Símbolo | Mín | Máx | Unidade |
| Tensão de alimentação | Vcc | -0,3 | 3,6 | V |
| Tensão de entrada | Vin | -0,3 | Vcc+0,3 | V |
| Temperatura de armazenamento | Tst | -20 | 85 | °C |
| Temperatura de operação da caixa | Top | 0 | 70 | °C |
| Umidade (sem condensação) | Rh | 5 | 95 |
% |
| Parâmetro | Símbolo | Mín | Típico | Máx | Unidade | Notas |
| Transmissor | ||||||
| Comprimento de onda central | λc | 840 | 850 | 860 | nm | - |
| Largura espectral RMS | Δλ | - | - | 0,65 | nm | - |
| Potência de lançamento média, cada faixa | Pout | -7,5 | - | 2,5 | dBm | - |
| Diferença na potência de lançamento entre duas faixas (OMA) | 4 | dB | - | |||
| Taxa de extinção | ER | 3 | - | - | dB | - |
| Potência de pico, cada faixa | 4 | dBm | - | |||
| Transmissor e dispersão | TDP | 3,5 | dB | - | ||
| penalidade (TDP), cada faixa | ||||||
| Potência média de lançamento de OFF | -30 | dB | - | |||
| transmissor, cada faixa | ||||||
| Coordenadas da máscara do olho: X1, X2, X3, Y1, Y2, Y3 | VALORES DE ESPECIFICAÇÃO 0,23, 0,34, 0,43, 0,27, 0,35, 0,4 | Taxa de acerto = 5x10-5 | ||||
| Receptor | ||||||
| Comprimento de onda central | λc | 840 | 850 | 860 | nm | - |
| Sensibilidade do receptor estressado em OMA, | -5,4 | dBm | 1 | |||
| cada faixa | ||||||
| Potência média máxima na entrada do receptor, cada faixa | 2,4 | dBm | - | |||
| Refletância do receptor | -12 | dB | - | |||
| Potência de pico, cada faixa | 4 | dBm | - | |||
| LOS Assert | -30 | dBm | - | |||
| LOS De-Assert – OMA | -7,5 | dBm | - | |||
| Histerese LOS | 0,5 | dB | - | |||
Compatibilidade
Todos os módulos transceptores da Takfly são de código aberto, podem ser codificados para serem totalmente compatíveis com os produtos e dispositivos das principais marcas, como Intel, Dell, Finisar, Arista, HP, Mellanox, Juniper, HUAWEI, H3C, etc. Para dispositivos de outras marcas, especifique ao fazer o pedido para que possamos escrever os códigos correspondentes para sua fácil aplicação.
Dimensão
FAQ:
P:Você fornece serviço OEM?
R:Sim, podemos imprimir seu logotipo ou etiqueta nos produtos ou na caixa.
P:Você pode fornecer amostras grátis?
R:Algumas amostras de baixo valor podem ser gratuitas para você, mas você precisa pagar o custo de envio.
P:Como você pode garantir a qualidade?
R:Com base em nosso sistema de gerenciamento de qualidade perfeito, todos os nossos produtos foram 100% testados antes do envio.
P:Qual é o seu prazo de entrega?
R:Geralmente, amostra: 3 a 5 dias úteis. Pedido formal: 7-10 dias úteis.
P:Quais são suas condições de pagamento?
R:Aceitamos T/T, Western Union, Paypal, L/C
Para amostras: pagamento de 100%. Pedido formal: 30% ~ 100% como depósito, pagamento do saldo antes do envio.
