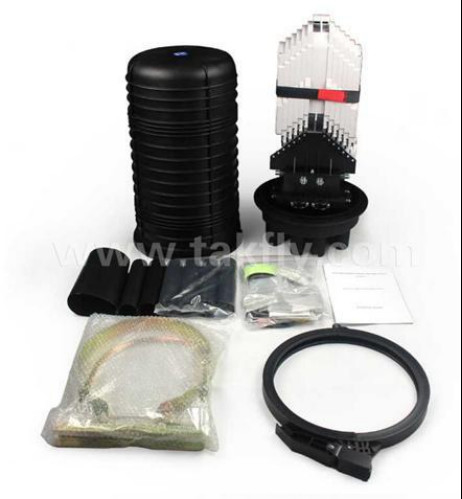

288 núcleos selos encolhidos por calor tipo cúpula fechamento de filamento de fibra óptica FOSC com 1000 vezes inserir e puxar vida

1. Âmbito de aplicação

Este Manual de Instalação é adequado para o Fechamento de Emenda de Fibra Óptica (doravante abreviado como FOSC), como orientação para a instalação adequada.

O escopo de aplicação é: aéreo, subterrâneo, montagem em parede, montagem em duto e montagem em orifício de mão. A temperatura ambiente varia de –40°C a +65°C.

2. Estrutura e configuração básica

2.1 Dimensão e capacidade

2.2 Componentes principais

2.3 Principais acessórios e ferramentas especiais

3. Ferramentas necessárias para instalação

3.1 Materiais complementares (a serem fornecidos pelo operador)

3.2 Ferramentas especiais (a serem fornecidas pelo operador)

3.3 Ferramentas universais (a serem fornecidas pelo operador)

3.4 Instrumentos de emenda e teste (a serem fornecidos pelo operador)

Aviso: As ferramentas e instrumentos de teste acima mencionados devem ser fornecidos pelos próprios operadores.

4. Fluxograma de instalação

5. O processo de instalação do FOSC.

5.1 Passo Um - Abra o fechamento

5.1.1 Limpar o local e determinar onde instalar o FOSC e depois colocar os cabos de fibra necessários.

5.1.2 Verifique se os principais componentes e acessórios estão bem preparados dentro da embalagem.

5.1.3 Abra o fecho

• Desmonte o parafuso de fixação do bastidor e puxe o sistema de travamento do bastidor para fora e, em seguida, prossiga com a desmontagem do bastidor.
• Puxe a tampa do FOSC para cima e a instalação poderá começar. 5.1.4 Ver Desenho 1

​Questões importantes:Se as condições climáticas não forem boas o suficiente, uma barraca deve ser armada para ser impermeável e à prova de poeira.

5.2 Etapa dois - Determinar o comprimento do cabo de fibra a ser fixado e descascado internamente FOSC

5.2.1 Se todas as fibras forem para emenda de ramificação, consulte o Desenho 2(A) para obter o comprimento de decapagem.

5.2.2 Se algumas fibras forem para passagem direta, enquanto outras são para emenda de ramificação, consulte o Desenho 2(B) para obter o comprimento de decapagem.

5.2.3 Ver Desenho 2.

Questões importantes:

• Reserve comprimento suficiente de cabo de fibra para ser emendado.
• O comprimento de decapagem também pode ser decidido pelos clientes de acordo com os requisitos de instalação

5.3 Etapa três – Retire a camada protetora do cabo de fibra e da fibra

5.3.1 Retire a camada protetora do cabo de fibra da temperatura. marca de localização com o cortador e o decapante, consulte o Desenho 2 para obter o comprimento de decapagem. O comprimento de decapagem também pode ser decidido de acordo com os requisitos de instalação

5.3.2 Ver Desenho 3.

Questões importantes: Se for difícil puxar toda a camada protetora do cabo de fibra de uma só vez, retire-a seção por seção para evitar a quebra da fibra.

5.4 Passo Quatro – Separe os núcleos de fibra e prepare o trabalho antes de fixar o cabo de fibra.

5.4.1 Enrole 2 camadas de fita isolante na camada protetora do núcleo da fibra para proteção. Enquanto isso, livre-se do recheio para separar o núcleo da fibra e limpá-lo. Forme um anel com cerca de 100 mm de diâmetro e fixe-o temporariamente na fibra com fita adesiva.

5.4.2 Dependendo do cabo de fibra descarnado, estão disponíveis os dois casos seguintes.

• Todas as fibras devem ser ramificadas após serem completamente emendadas.
• Algumas fibras são para passagem direta após serem enroladas, enquanto outras são para emenda de ramos.

5.4.3 O FOSC é fornecido com 3 tubos de entrada/saída simples adequados para cabos de fibra única com máx. diâmetro ф16mm e 1 tubo de entrada/saída de massa adequado para 1 pedaço de cabo de fibra com máx. diâmetro ф 25mm ou 2 pedaços de cabos de fibra com máx. diâmetro ф 21mm ou múltiplas peças de cabos de fibra com diâmetro curto.

5.4.4 O tubo de entrada/saída de massa é necessário se algumas fibras forem para passagem direta

5.4.5 A tampa do tubo de entrada/saída correspondente pode ser levemente retirada com uma chave de fenda de dentro para fora de acordo com o número e diâmetro do cabo de fibra necessário.

5.4.6 Reserve o núcleo reforçado em 70mm de comprimento e corte os desnecessários.

5.4.7 Consulte Desenho 4 e Desenho 5.

Questões importantes:Os tubos de entrada/saída devem ser selecionados com precisão para facilitar a emenda e a vedação.

5.5 Fixe o núcleo reforçado e pirocondense, fixe e sele o cabo de fibra.

5.5.1 Insira o cabo de fibra no tubo de fixação termorretrátil correspondente, insira-o ainda no tubo de entrada/saída na parte inferior do FOSC.

5.5.2 Desmonte a porca de fixação do núcleo reforçado com uma chave especial (de plástico), que posteriormente será inserida na ranhura de fixação e aperte-a. Em seguida, reaperte-o com uma chave metálica (a chave metálica deverá ser fornecida pelo operador).

5.5.3 Engate manualmente a luva de fixação termorretrátil ao cabo de fibra até sua raiz.

5.5.4 Consulte o Desenho 5 para instalar o clipe de ramificação.

5.5.5 Luva de fixação termorretrátil com pulverizador de incêndio para fazê-la abraçar o tubo de entrada/saída e o cabo de fibra para alcançar a vedação completa.

5.5.6 Ver Desenho 5

questão importante:

• A porca de fixação do núcleo reforçado deve ser apertada.
• Durante o aquecimento, o tubo de fixação termorretrátil deve encolher uniformemente e não deve haver bolhas, poros e outros defeitos dentro do tubo.

5.6 Passo Seis - Emendar fibras

5.6.1 Siga o manual do usuário da máquina de emenda por fusão para emendar a fibra.

Questão importante: preste atenção à torção e curvatura da fibra

5.7 Etapa Sete - Instale a luva protetora termorretrátil e as fibras internas.

5.7.1 Ao finalizar a emenda das fibras, o primeiro anel de fibra deverá ser alojado no lado mais afastado do FOST, o restante da fibra óptica deverá ser enrolado, formando um anel com diâmetro não inferior a 80mm. em seguida, coloque-o em FOST (bandeja de emenda de fibra óptica) junto com a capa protetora termorretrátil. (Em primeiro lugar, fixe a luva protetora termorretrátil na ranhura e, em seguida, aumente o diâmetro do anel de fibra adequadamente.)

5.7.2 ver Desenho 6

Questão importante: preste atenção à torção e curvatura da fibra.

5.8 Passo Oito – Faça um check-up abrangente

Para garantir os requisitos técnicos, as seguintes instruções devem ser seguidas:

5.8.1 As fibras com capa protetora são fixadas com tirante de náilon na entrada do FOST.

5.8.2 O ilhó deve ser pressionado de dentro para fora para instalar corretamente o FOST.

5.8.3 Fibras retas e reservadas com camada protetora devem ser enroladas na bandeja porta-fibras.

5.8.4 Verifique se os tensores internos e a porca de fixação do núcleo reforçado estão bem apertados.

5.8.5 Verifique se o encaixe da vedação está instalado de maneira organizada e suave.

5.8.6 Verifique se a luva de fixação termorretrátil é confiável e sela completamente.

5.8.7 Ver Desenho 7.

Questões importantes:Se ocorrer algum problema, ele deverá ser resolvido imediatamente.

5.9 Passo Nove – Monte a caixa do FOSC e conserte o FOSC

5.9.1 Coloque o dessecante no FOSC.

5.9.2 Coloque a tampa FOSC diretamente na base.

5.9.3 Instale o aro de plástico entre a tampa e a base do FOSC, aperte o sistema de travamento do aro, que deve ser fixado pelo parafuso de fixação do aro.

5.9.4 Instalação FOSC

1. Aplicação aérea: fixe o aro metálico e a travessa ao poste. Consulte o Desenho 8
2. Aplicação de montagem na parede: fixe o suporte na parede com parafuso. (aro de metal não é necessário.)
3. Aplicação subterrânea: não é necessário aro metálico.

5.9.5 Ver desenho 8

Questões importantes:

• Preste atenção ao instalar o bastidor de plástico.
• A especificação do parafuso para fixação do suporte é M8.
