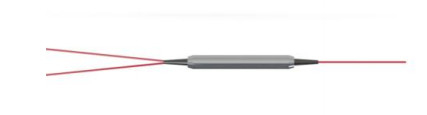

2*1 Combinador de feixe de polarização com alta taxa de extinção de PM e componentes de alta potência para transdutor de corrente de fibra óptica
Detalhes do produto:
| Lugar de origem: | China, Shenzhen |
| Marca: | OEM |
| Certificação: | CE, ISO14001, ISO9001, RoHS |
| Número do modelo: | Combinador de feixe de polarização |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Can be negotiated |
| Detalhes da embalagem: | Esponja+caixas de plástico + caixa de cartão de exportação |
| Tempo de entrega: | 1-3 semanas dependem da quantidade |
| Termos de pagamento: | L/C, T/T, Western Union, PayPal |
| Habilidade da fonte: | 3500 peças/mês |
|
Informação detalhada |
|||
| comprimento de onda do centro: | 1310nm, 1550nm, 1064nm, 980nm | Número portuário: | 2x1 |
|---|---|---|---|
| Mínimo Isolamento: | 50 dB | Perda do retorno mínima: | 50 dB |
| Max. Potência óptica ((CW): | 300 mW | Temperatura de funcionamento: | -5~+70 |
| Temperatura de armazenamento: | -40~+85 | ||
| Destacar: | Combinador de feixes de partículas com alta taxa de extinção,Combinador de feixes de 2*1 PM,PM e componentes de alta potência |
||
Descrição de produto
Características
- Não.Baixa perda de inserção
- Não.Perda de retorno elevada
- Não.Alta taxa de extinção
- Não.Alta confiabilidade
- Não.Alta estabilidade
Aplicações
- Não.Transdutor de corrente de fibra óptica
- Não.Sensor de fibra
- Não.Giroscópio de fibra óptica
- Não.Sistemas de telecomunicações coerentes
Dimensões do pacote
O caminho de roteamento é da porta 1, 2 para 3, aqui estão três opções de estado polarizado da porta 1, 2 para a porta 3:
Opção 1: PM para SM,
Porta 1: 50%,Luz polarizada linear através do eixo lento, Porta 2: 50%,Luz polarizada linear através do eixo lento
Porta 3, 100%, luz polarizada circular.
Opção 2: PM para PM, a porta 1 é o eixo lento 0° alinhado à porta 3
A porta 1, 2 só funciona através do eixo lento, bloqueado o rápido,
O eixo lento da porta 1 está alinhado com o eixo lento da porta 3.
O eixo lento da porta 2 está alinhado ao eixo rápido da porta 3.
Opção 3: PM para PM, a porta 1 é o eixo lento 45° alinhado à porta 3
A porta 1, 2 só funciona através do eixo lento, bloqueado o rápido,
Porta 1 ou 2, 100%, Luz polarizada linear através do eixo lento,
Porta 3, 25% de luz polarizada linear fora, através do eixo lento, e 25% pelo rápido
Isolador híbrido PM IPBCEspecificações
Informações de encomenda
IPBCD-1111-222-34-555
| 1111 |
Centrocomprimento de onda
|
1550=1550nm,1310=1310nm,......,0850=850nm
|
| 222 |
Grau:
|
P = nota perfeita, A = nota A
|
| 3 | - Tipo cauda |
0=250μm de fibra nua, 1=900μm de tubo solto
|
| 4 | - Comprimento da fibra | 0=0,8m, 1=1m |
| 555 |
Opção para porta 3 a 1,2:
|
1 = Opção 1, 2 = Opção 2, 3 = Opção 3 |
|
6
|
Dimensão do pacote:
|
0=φ5,5x35 mm, 1=φ5,5x50 mm, S=Especificado
|
|
777
|
Tipo de fibra para a porta 1.2 3:
|
001=PM1550, 002=PM1310, 003=PM980, 004=Hi1060, 008=SMF-28E
|
|
88
|
Conector para a porta 1,2,3:
|
0=FC/UPC,1=FC/APC,2=SC/UPC,3=SC/APC,4=LC/UPC,5=LC/APC, N=Não
|
