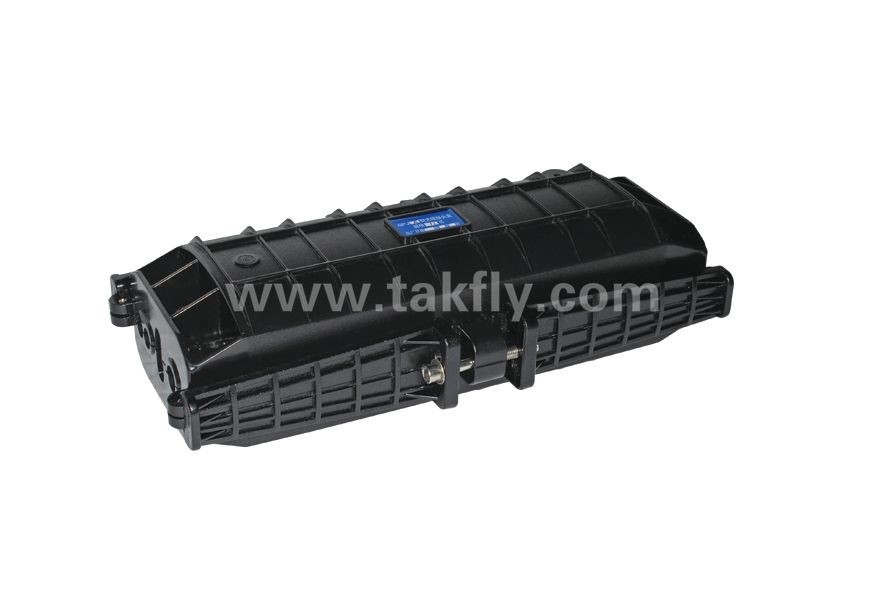

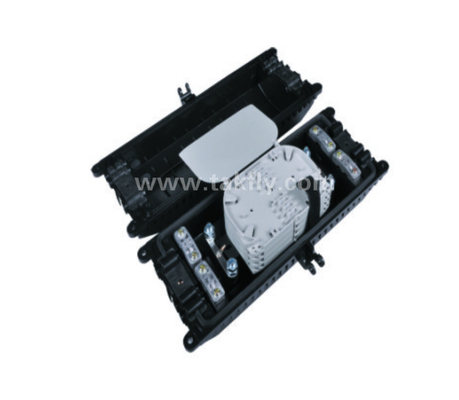

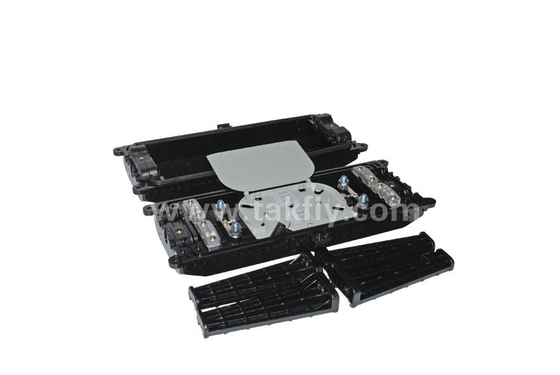

288 Núcleos de Cúpula Sello encolhível por calor Fecho de empalhe de fibra óptica FOSC Projetado para desempenho e eficiência ideais
Detalhes do produto:
| Lugar de origem: | Shenzhen, China |
| Marca: | Takfly/OEM |
| Certificação: | CE, ISO, RoHS, GS |
| Número do modelo: | TK-SC-A11 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | Can be negotiated |
| Tempo de entrega: | dia 3-7working |
| Termos de pagamento: | L/C, T/T, Western Union, PayPal |
| Habilidade da fonte: | 50000pcs/mês |
|
Informação detalhada |
|||
| Temperatura de trabalho: | -40 0C ~ +85 0C | Umidade relativa: | ≤ 85% (+ 30 0C) |
|---|---|---|---|
| Pressão atmosférica: | 70Kpa~106Kpa | Perda da inserção: | ≤ 0.2dB |
| Perda de retorno do UPC: | ≥ 50dB | Perda de retorno do APC: | ≥ 60 dB |
| Inserir e retirar Vida: | > 1000 vezes | ||
| Destacar: | Fechamento da tala da fibra ótica da abóbada,Fechamento de embraiagem de fibra óptica FOSC,288 núcleos Fibra óptica Splice Closure |
||
Descrição de produto
1. Âmbito de aplicação
Este Manual de Instalação é adequado para o Fechamento de Emenda de Fibra Óptica (doravante abreviado como FOSC), como orientação para a instalação adequada.
O escopo de aplicação é: aéreo, subterrâneo, montagem em parede, montagem em parede em duto e furo de mão. A temperatura ambiente varia de -40 a +65℃.
2. Estrutura e configuração básica
2.1 Dimensão e capacidade
| Dimensão externa (CxLxA) |
410x200x120(mm) |
| Peso (excluindo caixa externa) |
1900g-2100g |
| Número de portas de entrada/saída |
6 portas |
| Diâmetro do cabo de fibra |
Φ8—Φ16(mm) |
| Capacidade do FOSC | Bunchy: 6—96 (núcleos), fita: máx. 144 (Núcleos) |
2.2 Componentes principais
| Não. | Nome dos componentes | Quantidade | Uso | Observações | |
| 1 |
Habitação |
1 conjunto | Protegendo emendas de cabos de fibra por completo |
Diâmetro interno: 285x110 (mm) |
|
| 2 |
Inserir placa |
2 pares |
Consertando a carcaça |
175x56x30(mm) |
|
| 3 | Bandeja de emenda de fibra óptica (FOST) |
Máx. 4 bandejas (cachorros) Máx. 4 bandejas (fita) |
Fixação de manga protetora termoencolhível e retenção de fibras |
Adequado para: Bunchy: 6,8,12,16,24 (núcleos) Fita: 3 (peças) |
|
| 4 |
Fundação |
1 conjunto |
Fixação de cabo de fibra, núcleo reforçado e FOST |
||
| 5 | Encaixe de vedação | 1 conjunto | Vedação entre a tampa FOSC e a parte inferior FOSC | ||
| 6 |
Plugue de porta |
6 peças |
Selando portas vazias |
||
| 7 |
Dispositivo derivado de aterramento |
1 conjunto |
Derivação de peças metálicas de cabos de fibra em FOSC para ligação à terra |
Configuração conforme necessidade |
|
2.3 Principais acessórios e ferramentas especiais
| Não. | Nome deacessórios | Quantidade | Uso | Observações | |
| 1 |
Luva protetora termoencolhível |
Protegendo emendas de cabos de fibra | Configuração conforme capacidade |
||
| 2 |
Gravata de náilon |
|
Fixação de fibra com proteçãocasaco |
Configuração conforme capacidade |
|
| 3 |
Fita isolante |
1 rolo |
|||
| 4 |
Fita de vedação |
1 rolo |
Consertandoe vedação única |
Configuração conforme especificação | |
| 5 |
Gancho pendurado |
1 conjunto | Fixação e vedaçãomassacabo de fibra | ||
| 6 |
Fio de aterramento |
1 peça |
Ramificação de cabos de fibra |
Para passar de acordo com a necessidade real |
|
| 7 |
Pano abrasivo |
1 peça |
Passagem entre dispositivos de aterramento |
||
| 8 |
Papel de etiquetagem |
1 peça |
Coloque em FOSC antes de selar para dessecar o ar |
||
| 9 |
Chave especial |
3 peças |
Rotulagem de fibras |
||
| 10 |
Medindo papel |
1 peça |
Porca de aperto do núcleo reforçado |
Para medir o perímetro com o papel de medição correspondente |
|
| 11 |
Tubo tampão |
A ser decidido pelos clientes |
Acoplado a fibras e fixado com FOST, gerenciando buffer |
Configuração conforme necessidade | |
| 12 |
dessecante |
1 bolsa |
Coloque em FOSC antes de selar para dessecar o ar. |
||
3. Ferramentas necessárias para instalação
3.1 Materiais complementares (a serem fornecidos pelo operador)
| Nome dos materiais | Uso |
| fita adesiva | Rotulagem, fixação temporária |
| Álcool etílico | Limpeza |
| Gaze | Limpeza |
3.2 Ferramentas especiais (a serem fornecidas pelo operador)
| Nome deferramentas | Uso |
|
Cortador de fibra |
Cortando fibras |
|
Decapante de fibra |
Retire a camada protetora do cabo de fibra |
|
Ferramentas combinadas |
Montagem do FOSC |
3.3 Ferramentas universais (a serem fornecidas pelo operador)
|
Nome das ferramentas |
Uso e especificação |
|
Fita de banda |
Medindo cabo de fibra |
|
Cortador de tubos |
Corte de cabo de fibra |
|
Cortador elétrico |
Retire a camada protetora do cabo de fibra |
|
Alicate combinado |
Cortando núcleo reforçado |
|
Chave de fenda |
Chave de fenda cruzada/paralela |
|
Tesoura |
|
|
Capa impermeável |
À prova d'água, à prova de poeira |
|
Chave de metal |
Porca de aperto do núcleo reforçado |
3.4 Instrumentos de emenda e teste (a serem fornecidos pelo operador)
| Nome dos instrumentos | Uso e especificação |
| Máquina de emenda por fusão | Emenda de fibra |
| OTDR | Teste de emenda |
| Ferramentas de emenda provisórias | Testes provisórios |
Aviso: As ferramentas e instrumentos de teste acima mencionados devem ser fornecidos pelos próprios operadores.
4. Fluxograma de instalação
5. O processo de instalação do FOSC.
5.1 Passo Um - Abra o fecho
5.1.1 Limpar o local e determinar onde instalar o FOSC e depois colocar os cabos de fibra necessários.
5.1.2 Verifique se os principais componentes e acessórios estão bem preparados dentro da embalagem.
5.1.3 Abra o fecho
- Desmonte o parafuso de fixação da placa de inserção com uma chave especial. Coloque o parafuso de fixação no orifício com rosca próximo ao orifício de fixação da placa de inserção e empurre as placas de inserção para fora com a chave.
- Use a chave especial para desmontar todos os parafusos de localização da caixa, bem como os parafusos de fixação (também é possível instalar o gancho de suspensão de acordo com a necessidade de instalação) nos quatro cantos e, em seguida, conseguir abrir a tampa.
5.1.4 Ver Desenho 1
Questões importantes:Se as condições climáticas não forem boas o suficiente, uma barraca deve ser armada para ser impermeável e à prova de poeira.
5.2 Etapa dois - Determinar o comprimento do cabo de fibra a ser fixado e descascado internamente FOSC
5.2.1
- Cabo de fibra com 60 mm de comprimento: a distância do encaixe da vedação ao painel prensado do cabo de fibra
- Cabo de fibra com 1950 mm de comprimento: é utilizado para ser enrolado e emendado após a decapagem.
- Fibra com camada protetora de 350mm de comprimento: distância do ponto de fixação do cabo de fibra ao ponto de fixação do FOST (bandeja de emenda de fibra óptica).
- Fibra com comprimento de 1600 mm: após a retirada da camada protetora, deve ser enrolada dentro do FOST após emenda com outras fibras
5.2.2 Ver Desenho 2
Questões importantes:
- Reserve comprimento suficiente de cabo de fibra para ser emendado.
- O comprimento de decapagem também pode ser decidido pelo cliente de acordo com os requisitos de instalação.
5.3 Etapa três – Retire a camada protetora do cabo de fibra e da fibra
5.3.1 Retire a camada protetora do cabo de fibra da temperatura. marca de localização com o cortador e o decapante, consulte o Desenho 2 para obter o comprimento de decapagem. O comprimento de decapagem também pode ser decidido de acordo com os requisitos de instalação
5.3.2 Ver Desenho 3.
Questões importantes: Se for difícil puxar toda a camada protetora do cabo de fibra de uma só vez, retire-a seção por seção para evitar a quebra da fibra.
5.4 Passo Quatro – Separe os núcleos de fibra e prepare o trabalho antes de fixar o cabo de fibra.
5.4.1 Enrole 2 camadas de fita isolante na camada protetora do núcleo da fibra. Enquanto isso, livre-se do recheio para separar o núcleo da fibra e limpá-lo. Forme um anel com cerca de 100 mm de diâmetro e fixe-o temporariamente na fibra com fita adesiva.
5.4.2 Este FOSC é fornecido com 6 portas de entrada/saída. As portas de entrada/saída podem ser decididas de acordo com o número e diâmetro dos cabos de fibra a serem realmente instalados, e então o número correspondente de plugues de porta deve ser retirado.
5.4.3 Este FOSC é adequado para os seguintes diâmetros de cabos de fibra, respectivamente:
Porta A: adequada para cabo de fibra com máx. diâmetro ф16mm
Porta B: adequada para cabo de fibra com máx. diâmetro ф13mm
5.4.4 As portas de entrada/saída correspondentes devem ser selecionadas de acordo com os cabos de fibra efetivamente instalados. Quando o diâmetro do cabo de fibra é menor que o da porta de entrada/saída, a fita de vedação deve ser usada para aumentar o diâmetro do cabo de fibra, cujo perímetro pode ser medido pelo papel de medição correspondente (marcado com Furo A, Furo B).
5.4.5 A tampa do tubo de entrada/saída correspondente pode ser levemente retirada com uma chave de fenda de dentro para fora de acordo com o número e diâmetro do cabo de fibra necessário.
5.4.6 Reserve o núcleo reforçado com 35mm de comprimento e corte os desnecessários.
5.4.7 Ver Desenho 4.
Questões importantes:
- Antes de usar a fita de vedação para aumentar o diâmetro do cabo de fibra, ela deve ser riscada e limpa com pano abrasivo e álcool etílico.
- Corte o núcleo reforçado com um alicate de corte especial.
5.5
Passo Cinco – Fixar núcleo reforçado e cabo de fibra
5.5.1 Ao finalizar as etapas acima, desmonte os bujões das portas, prensado e porca de fixação do núcleo reforçado. Certifique-se de verificar se o cabo de fibra desencapado se encaixa ou não nas portas de fixação. Caso contrário, o ajuste deve ser feito a tempo. Caso contrário, afetará a qualidade da instalação.
5.5.2 Aperte o painel prensado do cabo de fibra. Se o diâmetro do cabo de fibra for pequeno, aumente-o com fita isolante.
5.5.3 Aperte a porca do núcleo reforçado com a chave especial (plástica) e depois reaperte com a chave metálica (a chave metálica deverá ser fornecida pelo operador).
5.5.4 Ver Desenho 5
Passo Seis - Emendar fibras
5.6.1 Siga o manual do usuário da máquina de emenda por fusão para emendar a fibra.
Questão importante: preste atenção à torção e curvatura da fibra.
5.7 Etapa Sete - Instale a luva protetora termorretrátil e as fibras da casa
5.7.1 Ao finalizar a emenda das fibras, o primeiro anel de fibra deverá ser alojado no lado mais afastado do FOST, o restante da fibra deverá ser enrolado, formando um anel com diâmetro não inferior a 80mm. em seguida, coloque-o em FOST (bandeja de emenda de fibra óptica) junto com a luva protetora termorretrátil. (Primeiro, fixe a luva protetora termorretrátil na ranhura e, em seguida, aumente o diâmetro do anel de fibra corretamente.)
5.7.2 Ver Desenho 6
Questão importante: preste atenção à torção e curvatura da fibra.
5.8 Passo Oito – Faça um check-up abrangente
Para garantir os requisitos técnicos, as seguintes instruções devem ser seguidas:
5.8.1 As fibras do FOST são emendadas e instaladas ordenadamente. O diâmetro curvo da fibra atende aos requisitos técnicos.
5.8.2 Os tensores internos estão apertados.
5.8.3 As portas de entrada/saída sem cabos de fibra instalados devem ser bloqueadas com os tampões das portas.
5.8.4 Controle a quantidade de fita de vedação dentro de uma faixa adequada.
5.8.5 O encaixe da vedação está instalado de maneira organizada e suave. Caso contrário, nivele-o com fita adesiva.
5.8.6 Vede a tampa do encaixe de vedação
5.8.7 Ver Desenho 7
5.9 Passo Nove – Monte a caixa do FOSC e conserte o FOSC
5.9.1 Coloque a tampa do FOSC diretamente na parte inferior do FOSC.
5.9.2 Insira o parafuso de localização do FOSC e aperte-o com a chave especial.
5.9.3 Coloque as placas de inserção na ranhura (um par de cada lado, uma peça com furo com rosca no meio, outra com furo sem rosca no meio). Aperte os parafusos da placa de inserção com a chave especial.
5.9.4 Se o FOSC for para aplicação aérea, coloque o gancho de suspensão em um lado da tampa e aperte os parafusos de fixação em ambos os lados. Caso contrário, aperte os 4 parafusos de fixação nos quatro cantos, respectivamente.
5.9.5 Ver desenho 8
Questões importantes:
- limpando a caixa e preste atenção à sequência acima.
5.10 Etapa Dez - Corrija o FOSC.
5.10.1 Fixe o FOSC e aperte os parafusos na sequência conforme desenho 9.
Questões importantes: Reaperte em cinco minutos
QQF:
1. P: Você é um fabricante?
R: sim, somos um fabricante, solução FTTH e fornecedor de soluções totais de data center em Shenzhen, China, estabelecido em 2000.
2. P: Qual é o seu MOQ?
R: MOQ pode ser de 1 unidade, mas o preço não é competitivo. Mais quantidade, o preço será mais competitivo.
3. P: Como está a sua qualidade?
R: Nossa produção está de acordo com o IEC, padrão europeu. Certificado CE, ISO, RoHS, CPR e ANATEL.
Todos os produtos são 100% testados antes da entrega.
4. P: Qual é o seu prazo de entrega?
R: Depende da quantidade e dos produtos. Para patch cord de fibra óptica, o prazo de entrega pode ser de 3 a 5 dias úteis dentro de 5.000 unidades. Mantemos os produtos regulares em estoque. Além disso, podemos lidar com pedidos urgentes.
5. P: Qual é a sua embalagem?
R: Pacote padrão de exportação internacional. Se você precisar imprimir seu logotipo na embalagem, informe-nos antes de fazer a cotação.
6. Q: Você pode oferecer OEM/ODM?
R: sim, podemos. todos os produtos aceitam OEM /ODM. podemos assinar o Acordo de Confidencialidade.
7. P: Posso ter uma amostra?
R: Depende de quais produtos, amostra grátis fornece menos de 10 dólares. O frete será pago pelo comprador antes da entrega.
8. P: Como posso fazer o pedido?
A: 1. envie e-mail ou perguntas com nome do produto, especificação e quantidade para nós. Forneça seu endereço de recebimento se precisar do preço FOB, CIF, CFR.
2. Ofereceremos nossa cotação com prazo de entrega.
3.Após a cotação confirmada, enviaremos um PI com nossa conta bancária.
4. A produção será organizada após o pagamento ser recebido.
5.Confirme o destinatário com você antes de entregá-lo.
6. O número de rastreamento será fornecido após a entrega.
9.qual é o seu prazo de pagamento?
R: T/T, Western Union, Paypal, MoneyGram de uma só vez. Para grandes quantias, pode ser depósito de 50% adiantado, saldo de 50% pago antes da entrega.
Com o mesmo padrão de qualidade, se você conseguisse um preço melhor no mercado, a TAKFLY também poderia oferecer o mesmo preço.
3 anos de experiência profissional na indústria de fibra óptica, é uma honra ser seu assistente de produto profissional. ^^
|
