Kit de saída pré-terminado de fibra óptica (PTO) para rede de campo Fttx Rápido e fácil de instalar
Detalhes do produto:
| Lugar de origem: | China, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificação: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número do modelo: | TK-PC-48F-SC-OS2-50M |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | negotiable denpend on QTY |
| Detalhes da embalagem: | Caixa blister + caixa |
| Tempo de entrega: | 5-9 dias úteis dependendo do QTY |
| Termos de pagamento: | Western Union,T/T,/Paypal |
| Habilidade da fonte: | 1000pcs/dia |
|
Informação detalhada |
|||
| Nome do produto: | Kit de saída pré-terminada de fibra óptica (PTO) | Tipo de fibra: | G657A2 |
|---|---|---|---|
| Diâmetro do campo de modo: | 1310/1550 | Diâmetro do revestimento: | 125,0±0,7 |
| Diâmetro do revestimento: | 242±7 | Coeficiente de Atenuação: | <=0,35 |
| Nível de tensão de prova: | ≥ 100 | Contagem de fibra óptica: | 1/2/4Cor natural/Vermelho Azul Verde Amarelo |
| Material da subunidade: | LSZH | Material do membro de resistência: | Fio de aramida |
| Marca de fibra: | Corning, YOFC, OFS, Draka | ||
| Destacar: | kit de tomada de fibra óptica pré-terminada,Caixa da terminação da fibra ótica,kit PTO de fibra óptica |
||
Descrição de produto
Kit de saída pré-terminada de fibra óptica (PTO) para rede de campo Fttx, rápido e fácil de instalar
Visão geral do kit de saída pré-terminada de fibra óptica

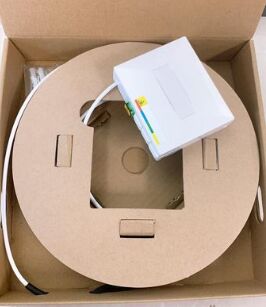

O kit de tomada pré-terminado (PTO) foi projetado para instalação rápida e direta em implantações de fibra para casa (FTTH) e fibra para empresa (FTTB). Este kit abrangente inclui uma caixa de saída de fibra óptica de baixo perfil pré-carregada com adaptadores e um cabo pré-terminado, convenientemente embalado com um carretel de cabo dentro de uma caixa protetora.
Com o sistema PTO, a instalação do cabo final e da saída de fibra óptica torna-se um processo excepcionalmente simples e eficiente. Os instaladores podem remover rapidamente o cabo carregado em carretel da caixa e montar a tomada pré-terminada diretamente na parede usando parafusos, sem precisar abrir a tomada e perturbar as terminações internas da fibra. Alternativamente, a TDF pode ser facilmente encaixada numa calha DIN padrão.
A instalação da TDF elimina a necessidade de ferramentas especializadas ou conhecimentos técnicos, eliminando a necessidade de terminação ou emenda no local. Isso resulta em reduções significativas no tempo de instalação, no custo e nas taxas de falhas por implantação do cliente.
Características do kit de saída pré-terminada de fibra óptica
- Conectores SC ou LC com adaptadores fechados
- Disponível em acabamentos UPC e APC
- Fibra monomodo G657A2 (outras disponíveis mediante solicitação)
- Instalação rápida sem ferramentas
- Cabo LSZH interno de 4 mm (outros disponíveis mediante solicitação)
- Várias opções de comprimento de cabo
- Configurações de 1, 2 ou 4 fibras
- Ampla faixa de temperatura operacional
- Compatível com RoHS
- O cabo óptico atende aos padrões de conformidade CPR Dca
Especificações do kit de saída pré-terminada de fibra óptica
| Item | Unidade | Especificação |
|---|---|---|
| Diâmetro do campo do modo G.657A2 | 1310 nm | 8,6±0,4mm |
| Diâmetro do campo do modo G.657A2 | 1550 nm | 9,6±0,5mm |
| Diâmetro do revestimento | milímetros | 125,0±0,7 |
| Não circularidade do revestimento | % | ≤ 0,8 |
| Erro de concentricidade central | milímetros | ≤ 0,5 |
| Diâmetro do revestimento | milímetros | 242±7 |
| Erro de concentricidade de revestimento/revestimento | milímetros | ≤ 12 |
| Comprimento de onda de corte do cabo | nm | ≤ 1260 |
| Coeficiente de Atenuação | 1310 nm | ≤ 0,35 dB/km |
| Coeficiente de Atenuação | 1550 nm | ≤ 0,21 dB/km |
| Perda de macrocurvatura (1 volta, raio de 10 mm) | 1550 nm | ≤ 0,75 dB/km |
| Perda de macrocurvatura (1 volta, raio de 10 mm) | 1625 nm | ≤ 1,5 dB/km |
| Nível de estresse de prova | kpsi | ≥ 100 |
Estrutura do Cabo
| Unid | Descrições | 1 fibra | 2 Fibra | 4 Fibra |
|---|---|---|---|---|
| Fibra Óptica | Contagem de fibras | 1 | 2 | 4 |
| Fibra Óptica | Cor | Cor natural | Vermelho Azul | Verde Amarelo |
| Subunidade | Cor | Vermelho | Vermelho / Azul | Vermelho |
| Subunidade | Material | LSZH | ||
| Subunidade | Diâmetro | Fibra micro cluster de 1,0 mm | Fibra micro cluster de 1,1 mm | Fibra micro cluster de 1,1 mm |
| Membro de Força | Material | Fio de aramida | ||
| Bainha | Material | LSZH Anti-UV | ||
| Bainha | Cor | Branco | ||
| Bainha | Diâmetro | 4,0±0,2 mm | ||
Kit de tomadas pré-terminadas de fibra óptica Imagens
Características Mecânicas e Ambientais
| Unid | Descrições |
|---|---|
| Resistência à tracção | Curto prazo: 200N, Longo prazo: 100N |
| Resistência ao esmagamento | Curto prazo: 400N/100mm, Longo prazo: 200N/100mm |
| Raio de curvatura | Dinâmico: ≥20D, Estático: ≥10D |
| Faixa de temperatura | -20℃ a +70℃ |
Dados Técnicos para Tomada
| Descrição | Valor |
|---|---|
| Dimensões (A x L x P) | 83x100x30mm |
| Tipo de adaptador | SC simplex, fechado |
| Capacidade de fibra | 4 fibras |
| Conector IL | 0,30dB |
| Conector RL | 60 dB (APC), 50 dB (UPC) |
Por que escolher a TAKFLY?
- Mais de 26 anos de experiência na fabricação de produtos de fibra óptica
- Mais de 450 trabalhadores de montagem com mais de 3 anos de experiência
- Mais de 10 engenheiros de P&D dedicados
- 16 conjuntos de máquinas de injeção importadas da Alemanha e 16 linhas de produção
- Mais de 30 conjuntos de máquinas de teste, incluindo instrumentos de teste OTDR, 3D, VFL, IL e RL, testadores de resistência à tensão, testadores de resistência ao esmagamento, testadores de medidores de potência e verificadores de luz
- Marca OEM disponível
- Participação ativa nas principais exposições do setor, incluindo OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia e Global Source Electronic Exhibition
Controle de qualidade
- Inspeção de entrada de matéria-prima com verificações pontuais antes da produção
- Inspeção abrangente após a conclusão de cada processo individual
- Inspeção completa das etapas de produção incompletas
- Inspeção completa do produto acabado antes da embalagem
- Verificações finais antes do envio
Informações de entrega
- Amostras: 1-3 dias úteis
- Pedidos de produção em massa: 3-7 dias úteis
- Embalagem: Sacos plásticos, caixas e paletes disponíveis de acordo com as necessidades do cliente
Perguntas frequentes
Q1: Como posso obter seu catálogo e lista de preços?
A1: Forneça seu e-mail ou informações de contato através de nosso site para receber nosso catálogo e lista de preços.
Q2: Posso negociar os preços?
A2: Sim, podemos considerar descontos para vários contêineres de produtos mistos.
Q3: Quanto custarão os custos de envio?
A3: As despesas de envio dependem do tamanho da remessa e do método de envio. Forneceremos cobranças mediante solicitação.
Q4: Posso visitá-lo?
A4: Certamente, nossa fábrica está localizada em Shenzhen, China. Entre em contato conosco para agendar um horário.
Q5: E se houver problema de qualidade quando recebermos a mercadoria?
A5: Se você encontrar problemas de qualidade ao desembalar, tire fotos para nossa referência. Nosso departamento de controle de qualidade investigará e fornecerá as melhores soluções, além de implementar melhorias para produção futura.
Q6: Quais são os seus termos de embalagem?
A6: A embalagem padrão inclui caixas blister e caixas. Também aceitamos especificações de embalagens personalizadas dos clientes.
Q7: Quais são as suas condições de pagamento?
A7: Depósito de 30% T/T, com saldo de 70% devido antes da entrega. Fornecemos fotos dos produtos e embalagens antes do pagamento final.
Q8: Quais são os seus termos de entrega?
A8: Os termos de entrega disponíveis incluem EXW, FOB, CFR, CIF, DDU.
Q9: E quanto ao seu prazo de entrega?
A9: Geralmente, a entrega leva de 5 a 7 dias úteis após o recebimento do pagamento antecipado. O tempo específico depende dos tipos de produtos e das quantidades do pedido.
Q10: Você pode produzir de acordo com as amostras?
A10: Sim, podemos fabricar produtos com base em suas amostras ou desenhos técnicos.
