Especificação do divisor PLC de fibra óptica
Detalhes do produto:
| Lugar de origem: | China, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificação: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número do modelo: | Divisor de fibra óptica plc |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | negotiable denpend on QTY |
| Detalhes da embalagem: | Caixa blister + caixa |
| Tempo de entrega: | 5-9 dias úteis dependendo do QTY |
| Termos de pagamento: | Western Union, T/T, MoneyGram/Paypal |
| Habilidade da fonte: | 1000pcs/dia |
|
Informação detalhada |
|||
| Nome do produto: | Especificação do divisor PLC de fibra óptica | Comprimento de onda de operação ((nm): | 1260 ~ 1650 |
|---|---|---|---|
| Tipo（1*N）: | 1*2 1*4 1*8 1*16 1*32 1*64 | Perda de Max.Insertion (DB): | 3,9 7,2 10,3 13,5 16,8 20,3 |
| Perda mínima de retorno (dB): | 55 | Tipo de fibra: | ITU-T G657A1, G657A2 e G.652D |
| Estabilidade máxima de temperatura (dB): | 0.5 (Típico 0,3) | Temperatura de funcionamento (℃): | -40 ~ +85 |
| Marca de fibra: | Corning, YOFC, OFS, Draka | ||
| Destacar: | Especificações do Divisor PLC de Fibra Óptica,Componente de fibra óptica Divisor PLC,Divisor de fibra óptica com garantia |
||
Descrição de produto
Fibra óptica PLC Splitter
Visão geral do produto
O divisor de circuito de ondas de luz planas (PLC) é um dispositivo de distribuição de energia baseado na tecnologia de substrato de quartzo integrado.PLC de modo único 1 × N e 2 × N Splitters dividem uniformemente sinais ópticos de uma ou duas entradas para várias saídasEstes divisores também podem operar ao contrário para combinar múltiplos sinais em uma ou duas fibras.
Aplicações
- Setor das telecomunicações
- Sistemas PON
- FTTH (Fibra para o Lar)
- CATV
- Transmissão de vídeo
Características do produto
- Comprimento de onda da operação de banda larga
- Baixa perda de inserção
- Baixa PDL (Polarization Dependent Loss).
- Design compacto
- Excelente uniformidade de canal para canal
- Alta confiabilidade e estabilidade
Especificações técnicas
| Parâmetro | Valor |
|---|---|
| Comprimento de onda de funcionamento (nm) | 1260 ~ 1650 |
| Tipo de fibra | G657A1, G657A2 e G.652D da UIT-T |
| Max. Estabilidade de temperatura (dB) | 0.5 (Típico 0,3) |
| Temperatura de funcionamento (°C) | -40 ~ +85 |
| Temperatura de armazenamento (°C) | -40 ~ +85 |
1×N Desempenho do divisor
| Tipo | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1×32 | 1 × 64 |
|---|---|---|---|---|---|---|
| Perda de inserção máxima (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Uniformidade máxima (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2×N Desempenho do divisor
| Tipo | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Perda de inserção máxima (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Uniformidade máxima (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Nota: Todas as medições são efectuadas à temperatura ambiente e os conectores não estão incluídos.
Dimensões da embalagem
1×N Embalagens de divisão
| Tipo de embalagem | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1×32 | 1 × 64 |
|---|---|---|---|---|---|---|
| Caixa metálica básica (L × W × H mm) | 40 × 4 × 4 | 40 × 4 × 4 | 40 × 4 × 4 | 50×7×4 | 60 × 7 × 4 | 60 × 12 × 4 |
| Caixa de metal de mini-módulo (mm) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 |
| Caixa de plástico do módulo (mm) | 100 × 80 × 10 | 100 × 80 × 10 | 100 × 80 × 10 | 120×80×18 | 120×80×18 | 140×115×18 |
2×N Embalagens de divisão
| Tipo de embalagem | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Caixa metálica básica (L × W × H mm) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 80 × 12 × 4 |
| Caixa de metal de mini-módulo (mm) | 70 × 7 × 4 | 70 × 7 × 4 | 70 × 7 × 4 | 80 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 |
| Caixa de plástico do módulo (mm) | 100 × 80 × 10 | 100 × 80 × 10 | 100 × 80 × 10 | 120×80×18 | 120×80×18 | 140×115×18 |

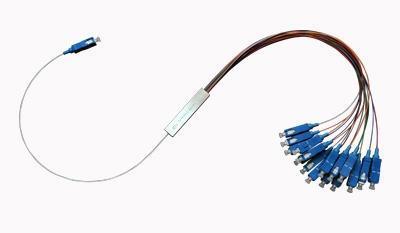

Imagens do produto
Por que escolher o TAKFLY
- 25 anos de experiência na fabricação de produtos de fibra óptica
- 450+ trabalhadores de montagem com mais de 3 anos de experiência
- 10+ Engenheiros de I&D dedicados à inovação
- 16 A Alemanha importou máquinas de injecção e linhas de produção
- 30 máquinas de ensaio, incluindo instrumentos de ensaio OTDR, 3D, VFL, IL&RL
- Equipamento de ensaio completo: testadores de resistência à tensão, testadores de resistência à esmagamento, testadores de medidores de potência, verificadores de luz
- Aceitação da marca OEM
- Participação na exposição global: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Controle de qualidade
- Verificação pontual das matérias-primas antes da produção
- Inspecção completa após cada processo individual
- Verificação completa da produção a meio termo
- Inspecção completa do produto acabado antes da embalagem
- Verificações pontuais antes do envio
Informações de entrega
- Provas: 1-3 dias úteis
- Ordens de produção em massa: 3-7 dias úteis
- Embalagem: sacos de plástico, caixotes e paletes disponíveis mediante pedido
Perguntas Frequentes
P1: Como posso obter o seu catálogo e lista de preços?
A1: Forneça o seu e-mail ou informações de contacto através do nosso sítio web para receber o nosso catálogo e lista de preços.
P2: Posso negociar os preços?
R2: Sim, podemos considerar descontos para cargas de vários contentores de mercadorias misturadas.
Q3: Quanto serão os encargos de transporte?
A3: Os encargos de envio dependem do tamanho do envio e do método de envio.
P4: Posso visitar-te?
A4: Certamente! Nossa fábrica está localizada em Shenzhen, China. Entre em contato conosco para agendar uma consulta.
Q5: E se houver problema de qualidade quando recebermos os produtos?
A5: Se você encontrar problemas de qualidade ao desembalar, por favor tire fotos para nossa referência.juntamente com a implementação de melhorias de qualidade para a produção futura.
Q6: Quais são os seus termos de embalagem?
A6: Normalmente embalamos mercadorias em caixas de blister e caixas de papelão, mas podemos acomodar pedidos de embalagem personalizados dos clientes.
Q7: Quais são os seus termos de pagamento?
A7: T/T 30% como depósito, e 70% de saldo antes da entrega.
Q8: Quais são os seus termos de entrega?
A8: EXW, FOB, CFR, CIF, DDU
Q9: Que tal o seu prazo de entrega?
A9: Geralmente 5-7 dias úteis após receber o pagamento antecipado.
Q10: Você pode produzir de acordo com as amostras?
A10: Sim, podemos fabricar produtos com base nas suas amostras ou desenhos técnicos.
