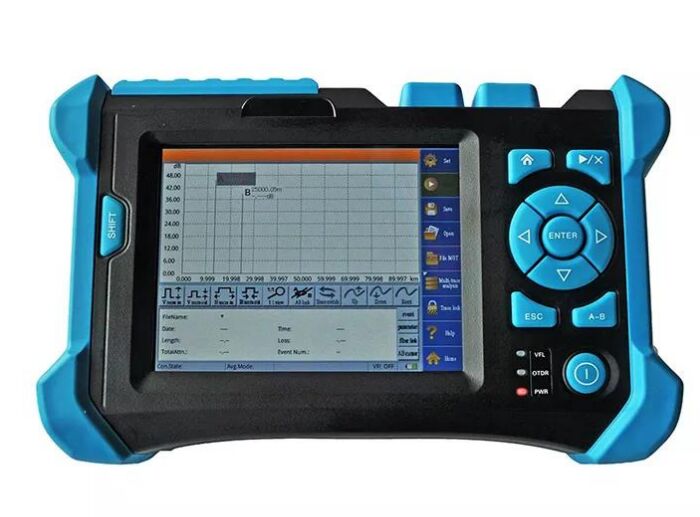

Reflectômetro óptico do domínio do tempo otdr Grande teclado de atalho de tela sensível ao toque fácil de operar
Detalhes do produto:
| Lugar de origem: | China, Shenzhen |
| Marca: | Takfly/OEM |
| Certificação: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número do modelo: | Refletômetro de domínio do tempo óptico |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 peça |
|---|---|
| Preço: | can be negotiable |
| Detalhes da embalagem: | espinha + caixa + cartão |
| Tempo de entrega: | 3-7 dias úteis |
| Termos de pagamento: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
| Habilidade da fonte: | 50000 unidades por mês |
|
Informação detalhada |
|||
| Nome do produto: | Refletômetro de domínio do tempo óptico | Peso: | 1,5KG |
|---|---|---|---|
| Temperatura de corrida: | -10°C a 50°C | Temperatura da memória: | -40°C a 70°C |
| Distância máxima de teste: | 3 km | Dimensão (H x W x D): | 150x235x66mm |
| Destacar: | Teste de fibra óptica OTDR com ecrã táctil,teclas de atalho do reflectômetro de domínio óptico do tempo,OTDR de ecrã grande para ensaios de fibras |
||
Descrição de produto
Refletômetro Óptico no Domínio do Tempo (OTDR)
Visão Geral do Produto
Refletômetro Óptico no Domínio do Tempo avançado com tela sensível ao toque grande e teclas de atalho para fácil operação, projetado para testes abrangentes de redes de fibra óptica.
- Tela sensível ao toque grande + teclas de atalho para operação intuitiva
- Bateria de polímero de lítio de alta capacidade com horas de trabalho estendidas
- Teste inteligente com operação simples e funcionalidade poderosa
- Mídia de cartão de memória + cartão SD com ampla capacidade de armazenamento de traços
- Capacidades abrangentes de teste FTTx
- Opções de múltiplos comprimentos de onda disponíveis
- Design robusto de carcaça sólida com proteção à prova de poeira e choque
Benefícios de Desempenho Aprimorados
Desempenho mais poderoso, operação muito mais fácil, trabalho mais eficiente.
Projetado para atender aos requisitos de medição em FTTx, Redes Metropolitanas, Redes de Backbone e outras aplicações de rede óptica.

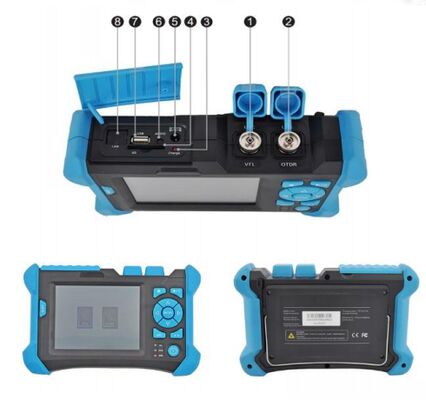

Identificação da Interface
- ① Interface óptica 1/VFL
- ② Interface óptica 2/OTDR
- ③ Indicador de carregamento
- ④ Interface do cartão SD
- ⑤ Interface do adaptador de energia
- ⑥ Interface do fone de ouvido
- ⑦ Interface USB
- ⑧ Interface Ethernet
Especificações Técnicas
| Parâmetro | Especificações |
|---|---|
| Comprimento de onda (nm) | 850/1300, 1310/1550, 1310/1490/1550, 1625 |
| Faixa Dinâmica (dB) | 21/19, 32/30, 32/30/30, 344, 365 |
| Largura de Pulso (ns) | 5, 10, 20, 40, 80, 160, 320, 640, 1280, 2560, 5120, 10240, 20480 |
| Zona Morta de Evento (m) | 10, ≤1.8 |
| Zona Morta de Atenuação (m) | 20, ≤10 |
| Exibição | Tela Sensível ao Toque LCD de 5,6" |
| Linearidade (dB/dB) | ±0.05 |
| Limiar de Perda (dB) | 0.05 |
| Razão de Resolução de Perda (dB) | 0.01 |
| Razão de Resolução de Amostragem (m) | 0.125 a 8 |
| Ponto de Amostragem | 32K |
| Incerteza de Distância (m) | ±(1 m + 5 × 10 × distância + intervalo de amostragem) |
| Escopo de Distância (km) | 0.3 a 180 |
| Duração Típica de Atualização em Tempo Real (s) | 0.2 |
| Capacidade de Memória de Traço | Cartão SD (4G), > 10.000 peças |
| Duração da Medição | Definido pelo usuário; 5seg, 10seg, 15seg, 30seg, 1min, 2min, 3min selecionáveis |
Especificações Gerais
| Parâmetro | Especificações |
|---|---|
| Dimensões (A × L × P) | 150 × 235 × 66mm |
| Peso | 1.5KG |
| Temperatura | Operação: -10°C a 50°C Armazenamento: -40°C a 70°C |
| Umidade Relativa | 0% a 95% (sem condensação) |
| Fonte de Alimentação | Bateria de lítio; operação contínua ≥ 8 horas |
Especificações da Interface
| Tipo de Interface | Especificações |
|---|---|
| Interface Óptica | FC/UPC (PC e APC selecionáveis) |
| Interface de Dados | Interface USB, interface de cartão SD |
Orientação de Falha Visível (VFL)
| Parâmetro | Especificações |
|---|---|
| Comprimento de onda | 650nm |
| Potência de Saída (dBm) | ≥ -3 |
| Distância Máxima de Teste | 3KM |
Notas Técnicas
- As especificações técnicas descrevem o desempenho garantido usando medições típicas de conectores modelo PC
- Faixa dinâmica medida sob largura de pulso máxima e minutos de tempo médio
- Condições de medição de zona morta: evento de reflexão dentro de 4km, força de reflexão < -45dB, medido pela largura de pulso mínima
- Faixa dinâmica medida com e sem filtro
Recursos do Medidor OTDR
- Modo de Medição Automática: Configuração automática de parâmetros, salvamento e análise de dados de traço
- Modo de Medição Multi-comprimento de onda: Comutação automática de comprimento de onda para análise de atenuação
- Função de Fixação de Traço: Comparação na mesma tela de traços de medição em tempo real e média
- Análise Multi-comprimento de onda: Comparação, exibição e análise de qualquer arquivo de traço
- Teste online FTTx com identificação de splitter e extremidade de fibra
- Bateria de íon de lítio de grande capacidade com >8 horas de tempo de espera
- Formato de arquivo Bellcore (.sor) com >10.000 capacidade de armazenamento de traços
- Detecção de Luz de Comunicação para proteção do equipamento
- Detecção de Estado de Conexão para monitoramento rápido do status
- Comutação flexível do modo de medição por meio de teclas de atalho
Software de PC Gerenciador de Traços OTDR
- Capacidades de emenda em massa e impressão em lote
- Geração de relatórios de teste personalizados com base nos requisitos do usuário
- Modos de impressão flexíveis: traço único em página única, impressão em lote, múltiplos traços em página única, exibição de múltiplas formas de onda
- Opções de impressão personalizadas e configuração de página
- Comparação de Diferença de Forma de Onda: Exibição de múltiplas formas de onda na mesma janela para análise de alteração de parâmetros
