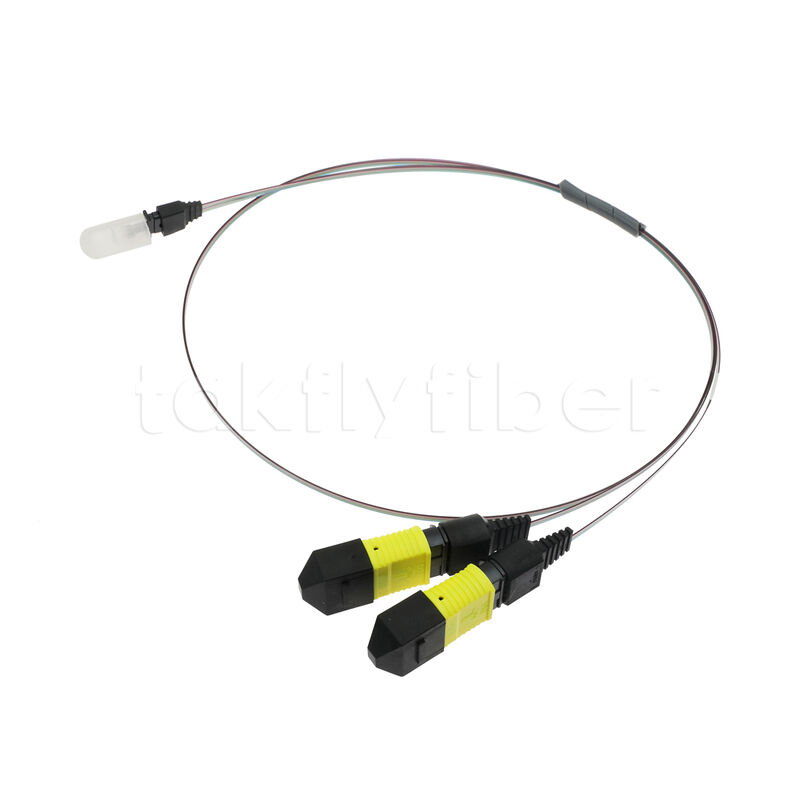

componentes da disposição da fibra de 2x8F MTP-16CH FA para a aplicação de alta velocidade do data center do CPO OCS do transceptor
Detalhes do produto:
| Lugar de origem: | Shenzhen, China |
| Marca: | OEM/Takfly |
| Certificação: | CE, ROSH REACH |
| Número do modelo: | DF-MT-2FA |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 peça |
|---|---|
| Preço: | Can be negotiated |
| Detalhes da embalagem: | Sacos PP + caixa de papelão/caixa de plástico + caixa de papelão |
| Tempo de entrega: | 3-15 dias úteis de acordo com a quantidade e requisitos |
| Termos de pagamento: | L/C,T/T,Western Union,MoneyGram,Paypal |
| Habilidade da fonte: | 20.000 unidades por mês |
|
Informação detalhada |
|||
| Nome do produto: | componentes da disposição da fibra de 2x8F MTP-16CH FA para a aplicação de alta velocidade do data c | Tipo de fibra: | OM3, OM4; OM1, OM2; OS1, OS2; PM; OM5 |
|---|---|---|---|
| Contagem de fibras: | 16 | Ângulo FA: | 0/42,5° |
| Comprimento da fibra: | 20~100mm, comprimento personalizado disponível | ||
| Destacar: | Conjunto FA de matriz de fibra de alta taxa de transmissão,Patch Cord MT-FA de baixo consumo,Matriz de fibra 36CH de alta estabilidade e confiabilidade |
||
Descrição de produto
Descrição dos componentes da matriz de fibras 2x8F MTP-16CH FA
Os conjuntos de cabos com uma unidade de matriz de fibra (FAU) são cada vez mais comuns. Estes conjuntos consistem em uma matriz de fibra em uma extremidade e um conector de fibra óptica padrão (como MPO, LC,SC) por outro ladoEsta tendência é impulsionada pela necessidade de dirigir sinais de fibra óptica de um conector padronizado dentro de uma rede de fibra óptica convencional para um circuito integrado fotónico (PIC).A matriz de fibras serve como uma ferramenta de alinhamento precisa, assegurando o alinhamento preciso de múltiplas fibras nos guias de onda do PIC ou de outros dispositivos ópticos compactos.assegurar o alinhamento com as estruturas internas do sistema, quer se trate de um PIC ou de outro sistema óptico.
2x8F MTP-16CH FA Fiber Array Components Aplicação
Modulos ópticos ativos
Comunicação, transmissão de fibra óptica de alta velocidade e de alta capacidade
Aplicação de conectores internos em equipamentos de fibra
Modulos de transceptor óptico paralelo, supercomputadores, equipamento de ensaio e aplicações militares
2x8F MTP-16CH FA Componentes da matriz de fibras Características
- Com características ópticas estáveis
- Utilize ferrule MT de alta precisão e elite, fibra de pequeno raio de flexão para alcançar baixas perdas
- Tolerância típica de passo do núcleo < ± 0,5 μm
- Alta precisão e personalização
- As características ópticas cumprem as normas TIA/EIA da CEI e outras normas pertinentes
- Compatível com a RoHS 2.0
3x12F MTP - 36CH Fiber Array FA Especificação de montagem
|
Parâmetro |
Unidade |
Valor |
|||||
|
Contagem de fibras |
- |
Opcional |
|||||
|
Modo de fibra |
- |
SM:G652,G657 |
MM:OM1,OM2,OM3,OM4,OM5 |
||||
|
Comprimento de onda |
- nm |
1310/1550 |
Outros produtos de limpeza |
||||
|
MT |
Poluição da superfície final |
- |
PC |
APC |
PC |
APC |
|
|
Perda de inserção ((IL)) |
dB |
≤0.35 |
≤0.35 |
||||
|
Perda de retorno ((RL)) |
dB |
≥ 50 |
≥60 |
≥20 |
≥40 |
||
|
Durabilidade |
Tempo. |
50 |
|||||
|
FA |
Capa |
L |
mm |
2.5 |
Opcional |
||
|
W |
mm |
2 |
|||||
|
T |
mm |
0.2 |
|||||
|
Fenda em V |
L |
mm |
5 |
||||
|
W |
mm |
2 |
|||||
|
T |
mm |
0.5 |
|||||
|
Ponto de base |
μm |
175,250 |
|||||
|
Grau de fibras nuas |
° |
8,42.5,45 |
|||||
|
Perda de inserção ((IL)) |
dB |
|
≤ 0.8 |
||||
|
Figura final Parâmetros geométricos (3D) |
Raio de curvatura |
mm |
Satisfazer as normas IEC TIA/EIA |
||||
|
Deslocamento do ápice |
μm |
||||||
|
Altura esférica da fibra |
nm |
||||||
|
Erro angular |
° |
||||||
|
Temperatura de funcionamento |
°C |
-20 ~ +80 |
|||||
|
Temperatura de armazenamento |
°C |
-15 ~ +60 |
|||||
