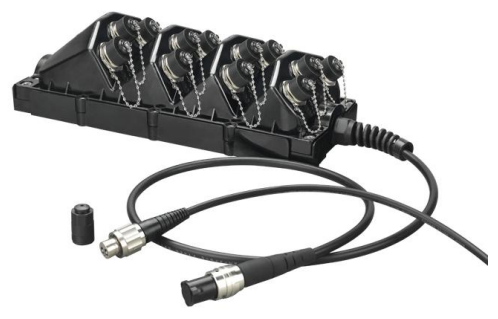

Gabinete de campo óptico FTTX da China para redes de campo FTTX Gabinete à prova d'água externo pré-conectorizado
Detalhes do produto:
| Lugar de origem: | China, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificação: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número do modelo: | Gabinete de campo óptico FTTX da China para redes de campo FTTX Gabinete à prova d'água externo |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | negotiable denpend on QTY |
| Detalhes da embalagem: | Caixa blister + caixa |
| Tempo de entrega: | 5-9 dias úteis dependendo do QTY |
| Termos de pagamento: | Western Union,T/T,MoneyGram/Paypal |
| Habilidade da fonte: | 1000 unidades/dia |
|
Informação detalhada |
|||
| Nome do produto: | Gabinete de campo óptico FTTX da China para redes de campo FTTX Gabinete à prova d'água externo | Porta: | 1-12 |
|---|---|---|---|
| Dimensão: | 365*137*90mm sem tampa 375*142*120mm com tampa | Proteção de entrada: | IP67 |
| Raio de curvatura: | 20d | Resistência à tracção: | 1200N a longo prazo |
| Adaptador: | Mini SC (1F)、Harened(1F)、ODVA(1F e 2F)、PTLC(2F)、AARC(2F&4F)、 Tomada de alimentação 3P | Temperatura operacional: | -40℃ ~ +80℃ |
| Garantia: | 1-3 anos | Marca de fibra: | Corning, YOFC, OFS, Draka |
| Destacar: | Revestimento à prova d'água exterior FTTX,Caixa de fibra óptica pré-conectada,Revestimento da rede de campo FTTX |
||
Descrição de produto
Gabinete de campo FTTX para redes externas
O gabinete de campo óptico FTTX da China é um gabinete externo pré-conectorizado e à prova d'água projetado para redes de campo FTTX. Esta solução econômica de distribuição de fibra oferece alta compatibilidade e fácil operação para vários métodos de instalação, incluindo montagem em parede, instalação aérea e fixação em poste.
Visão geral do produto
O gabinete FTTX representa uma solução avançada de distribuição de fibra para aplicações externas. Comparado aos produtos tradicionais, oferece facilidade de operação superior e alta compatibilidade. Adequado para FTTH, FTTA e outros ambientes desafiadores, este gabinete oferece desempenho confiável em diversos cenários de instalação.
Cenários de aplicação
Aplicações de campo FTTH
Em implantações FTTH, o gabinete FTTX pode substituir unidades ONU ou FDH tradicionais. Ele acomoda de 2 a 4 peças de divisores PLC 1×8 ou 1×16 e até 24 mangas de proteção de emenda de fibra. Quando combinado com conectores à prova d'água pré-montados 1-48F IP67, permite conexões diretas a edifícios e silos de baixa tensão. A pré-montagem de fábrica elimina os requisitos de emenda de fibra, reduzindo a necessidade de operadores altamente qualificados e aumentando a eficiência da instalação em 40%.
Aplicações de campo FTTA
Em aplicações FTTA, o gabinete serve como uma caixa de agregação/demarcação conectando unidades RRU e BBU. Ele substitui topologias de rede em estrela que exigem cabos duplex individuais para cada RRU por um cabo híbrido multifibra único mais eficiente da BBU até o gabinete, distribuindo então fibras para RRUs por meio de conjuntos de cabos à prova d'água pré-montados IP67. A distribuição de energia para RRUs é facilitada através de conectores de energia integrados.
Gerenciamento de cabos tronco
O gabinete atende aos desafios de conexão de cabos tronco com prensa-cabos à prova de torção (plástico ou metal) acomodando cabos com diâmetro externo de 5 mm a 14 mm. Os fixadores internos fixam os cabos principais e os membros de resistência para suportar uma força de tração de 1200N a longo prazo. A capacidade para até 24 mangas de proteção de emenda e 2 divisores PLC permite uma distribuição eficiente de fibra. O design da base antiderrapante garante uma montagem segura em fios ou postes.
Aplicações de Prospecção e Comunicação
Ideal para comunicações de campo que exigem realocação frequente de cabos, a construção robusta do gabinete suporta tração de alta resistência e uso repetido. Cabos blindados e membros de resistência são fixados com fixadores para manter a capacidade de resistência à tração de 1200N. Materiais de alta resistência e design de interface de arco garantem uma operação confiável sob condições de choque.
Principais recursos
- Alta compatibilidade com ODVA, Hconn (compatível com OptiTap), Mini SC, ODC, PTLC, PTMPO e adaptadores de energia
- Opções seladas de fábrica ou de montagem em campo
- Resistência à força de tração de longo prazo 1200N
- 2 a 12 portas para conectores agressivos de fibra única ou multifibra
- Capacidades de divisão de fibra de PLC ou manga de emenda
- Classificação à prova d’água IP68
- Instalação de montagem em parede, aérea ou em poste
- Superfície de ângulo reduzido e altura otimizada evitam interferência no conector
- Conformidade com os padrões IEC 61753-1
- 40% de economia de tempo operacional
Especificações Técnicas
| Especificação | Detalhes |
|---|---|
| Dimensão C×L×A | 365×137×90mm (sem tampa) 375×142×120mm (com tampa) |
| Proteção de entrada | IP67 |
| Faixa de temperatura | -40°C a +80°C |
| Membro de resistência do cabo | Blindado ou Não Blindado |
| Tipo de cabo | Híbrido ou Não Híbrido |
| Cabo redondo OD | 5,0 mm a 14 mm |
| Dimensão do cabo plano | 4,6×8,9 mm |
| Material da capa do cabo | LSZH, TPU ou PE |
| Raio de curvatura | 20D |
| Resistência ao esmagamento do cabo | 200N/cm a longo prazo |
| Resistência à tracção | 1200N a longo prazo |
| Resistência UV | ISO 4892-3 |
| Classificação de proteção contra incêndio | UL 94-V0 |
| Número de CLP | 1-2 peças |
| Número de mangas de proteção | 1-24 PCS |
Informações do pedido
| Parâmetro | Opções |
|---|---|
| Adaptador | Mini SC (1F), Harened (1F), ODVA (1F e 2F), PTLC (2F), AARC (2F e 4F), tomada 3P |
| Portas | 1-12 |
| Modo Fibra | SM/MM |
| Cabo | 1/2/4/8/Personalizado |
| Tipo de cabo | CLP Híbrido Redondo Blindado, Redondo não Blindado, Plano, Redondo Híbrido |
| CLP | Com CLP/Sem CLP |
| Manga de fusão | Com manga de fusão/Sem manga de fusão |
| Exterminador do Futuro | SC endurecido, ODVA, AARC, PTLC, PTMPO |
| Método de instalação | Montagem na parede, Antena, Suporte para poste |
Desenhos Técnicos
Imagens do produto
Por que escolher a TAKFLY?
- Mais de 26 anos de experiência em fabricação de fibra óptica
- Mais de 450 trabalhadores de montagem com mais de 3 anos de experiência
- Mais de 10 engenheiros de P&D dedicados
- 16 máquinas de injeção e linhas de produção importadas da Alemanha
- Mais de 30 máquinas de teste, incluindo instrumentos de teste OTDR, 3D, VFL, IL&RL
- Equipamento de teste abrangente: resistência à tensão, resistência ao esmagamento, medidor de potência, verificadores de luz
- Marca OEM aceita
- Participação em exposições globais: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Controle de qualidade
- Verificação pontual de matéria-prima antes da produção
- Inspeção completa após cada processo individual
- Verificações abrangentes de produção pela metade
- Conclua a inspeção do produto acabado antes de embalar
- Verificações pontuais pré-embarque
Informações de entrega
- Amostras: 1-3 dias úteis
- Pedidos de produção em massa: 3-7 dias úteis
- Embalagem: Sacos plásticos, caixas e paletes disponíveis mediante solicitação
Perguntas frequentes
Q1: Como posso obter seu catálogo e lista de preços?
Por favor, forneça seu e-mail ou informações de contato através do nosso site para receber nosso catálogo e lista de preços.
Q2: Posso negociar os preços?
Sim, podemos considerar descontos para vários contêineres de mercadorias mistas.
Q3: Quanto custarão os custos de envio?
As despesas de envio dependem do tamanho da remessa e do método de envio. Forneceremos cobranças mediante solicitação.
Q4: Posso visitá-lo?
Certamente! Nossa fábrica está localizada em Shenzhen, China. Entre em contato conosco para agendar um horário.
Q5: E se houver problema de qualidade quando recebermos a mercadoria?
Se você encontrar problemas de qualidade ao desembalar, tire fotos para nossa referência. Nosso departamento de controle de qualidade investigará e fornecerá as melhores soluções, além de implementar melhorias de qualidade para produção futura.
Q6: Quais são os seus termos de embalagem?
Normalmente embalamos mercadorias em caixas blister e caixas de papelão, mas podemos atender às solicitações de embalagens personalizadas dos clientes.
Q7: Quais são as suas condições de pagamento?
T/T 30% como depósito e saldo de 70% antes da entrega. Fornecemos fotos dos produtos e embalagens antes do pagamento final.
Q8: Quais são os seus termos de entrega?
EXW, FOB, CFR, CIF, DDU
Q9: E quanto ao seu prazo de entrega?
Geralmente de 5 a 7 dias úteis após o recebimento do pagamento antecipado. O prazo de entrega específico depende dos itens e da quantidade do pedido.
Q10: Você pode produzir de acordo com as amostras?
Sim, podemos fabricar produtos com base em suas amostras ou desenhos técnicos.
