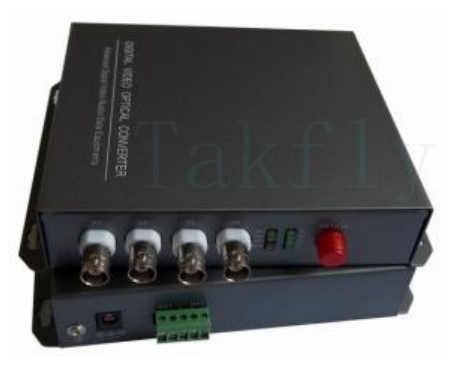

Conversor óptico de vídeo digital 4CH 2 vídeo + 1-2 dados RS485 através de fibra única
Detalhes do produto:
| Lugar de origem: | ShenZhen e ZhongShan,China |
| Marca: | OEM/Nuetral |
| Certificação: | CE/ROHS/CPR EN50575/ISO9001 /ISO14001 |
| Número do modelo: | 4 canal |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | can be negotiated |
| Detalhes da embalagem: | Caixa |
| Tempo de entrega: | 5-9 dias úteis dependem da quantidade |
| Termos de pagamento: | T/T, Western Union, PayPal |
| Habilidade da fonte: | 1000 PCS/dias |
|
Informação detalhada |
|||
| Destacar: | Conversor de vídeo óptico digital 4CH,Conversor de fibra óptica com dados RS485,Conversor de fibras de vídeo e de dados |
||
|---|---|---|---|
Descrição de produto
Conversor óptico de vídeo digital 4CH 2 vídeo + 1-2 dados RS485 através de fibra única
Esta série de conversores ópticos de vídeo digital utilizaTecnologia de comunicação totalmente digital, permitindo a transmissão simultânea de2 canais de vídeo para a frentee1 ou 2 canais de dados RS485/422 inversosmais de umFibra única.
Os sinais de vídeo utilizamCodificação de vídeo digital não comprimidae são compatíveis comPAL, NTSC e SECAMFormações, entregaqualidade de imagem ao nível da transmissãopara satisfazer os vários requisitos de aplicação.
Características fundamentais
- Transmissão por fibra óptica totalmente digital, não comprimida, de qualidade de transmissão
- Ampla faixa óptica dinâmica - não é necessário ajuste de campo
- Compatível com PAL, NTSC, SECAM e outros formatos de transmissão de vídeo
- Apoio à comunicação de dados RS485 / RS422
- Projeto de protecção contra raios em três fases
- Projeto de nível industrial com alta fiabilidade para ambientes exigentes
- Circuito automático de regulação de potência e compensação de temperatura
- Proteção contra sobrecarga com recuperação automática
- Projeto Plug-and-play para instalação rápida
- Indicadores de estado LED para monitorização em tempo real
- Proteção contra raios e resistência EMI/RFI
Especificações de desempenho
Desempenho do vídeo
| Parâmetro | Especificações |
|---|---|
| Canais de vídeo | 4 |
| Largura de banda de vídeo | 0 ~ 6,5 MHz |
| Taxa de amostragem | 8 bits/10 bits |
| Relação sinal/ruído | ≥ 65 dB |
| Ganho diferencial | < 1% (típico) |
| Fase diferencial | < 0,8° (típico) |
| Inclinação vertical | < 0,5% (max) |
| Impedância de entrada/saída | 75Ω (desbalanceado) |
| Nível de entrada/saída | 1.0Vpp (típico) |
| Sistema de sinalização | PAL / NTSC / SECAM |
Desempenho dos dados
| Parâmetro | Especificações |
|---|---|
| Canais de dados | 1 ou 2 vias |
| Interface de dados | RS485/422 (opcional) |
| Interface física | Cinco terminais industriais |
| Taxa de dados | 0 ~ 100Kbps |
| Taxa de erro de bits | < 10E-12 |
Desempenho óptico
| Parâmetro | Especificações |
|---|---|
| Comprimento de onda de transmissão | 1310nm/1550nm |
| Interface óptica | FC / PC |
| Transmitir energia óptica | -8 dB |
| Sensibilidade do receptor | -25 dB |
| Faixa dinâmica óptica | 17 dB |
| Perda óptica máxima | 14 dB |
| Distância de transmissão | Mais de 20 KM (modo único) |
Especificações técnicas
| Parâmetro | Especificações |
|---|---|
| Temperatura de funcionamento | -10°C ~ +55°C |
| Humidade | 0 ~ 95% (sem condensação) |
| Consumo de energia | 2.5W @ DC5V |
| Dimensões | 483 mm (L) x 170 mm (W) x 55 mm (H) |
| Peso | 6.0kg |
| MTBF | Mais de 100 000 horas |
Aplicações típicas
Segurança e Vigilância
Sistemas de transporte
Transporte público
Segurança Pública
Finanças e Banca
Energia e serviços públicos
Monitorização industrial
Gestão da água
Aviação
Mídia e Radiodifusão
Educação
Comércio e Residência
Logística
Petroquímica
Instalações Correcionais
Governo
Comando e Controle
Serviços de emergência
Guia do número do modelo
- 1 Número do sinal de vídeo
- 2 Número do sinal de dados (D = dados para a frente, d = dados para trás)
- 3 Número do sinal de voz (A = voz para a frente, a = voz para trás)
- 4 Valor de comutação (K = valor de comutação para a frente, k = valor de comutação para trás)
- 5 Interface Ethernet
- 6 Interface telefónica
- 7 SM = modo único, MM = multimodo
- 8 FC, SC Opções de interface óptica
- 9 C = tipo de cartão do chassi, E = independente
