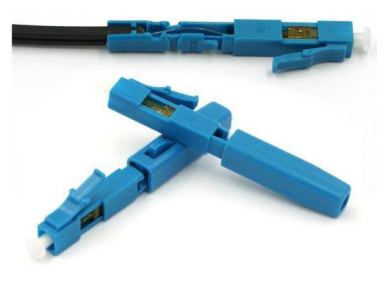

Conector rápido de fibra instalável em campo LC/UPC montado em campo FTTH (UPC incorporado) para cabo pendente interno
Detalhes do produto:
| Lugar de origem: | China, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificação: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número do modelo: | Conector rápido de fibra instalável em campo LC/UPC montado em campo FTTH (UPC incorporado) para cab |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | negotiable denpend on QTY |
| Detalhes da embalagem: | Caixa blister + caixa |
| Tempo de entrega: | 5-9 dias úteis dependendo do QTY |
| Termos de pagamento: | Western Union,T/T,MoneyGram/Paypal |
| Habilidade da fonte: | 1000 unidades/dia |
|
Informação detalhada |
|||
| Nome do produto: | Conector rápido de fibra instalável em campo LC/UPC montado em campo FTTH (UPC incorporado) para cab | Diâmetro da fibra: | Cabo pendente 2,0 * 3,0 mm |
|---|---|---|---|
| Face final polida: | UPC/APC | Perda de inserção:: | Valor médio≤0,25 dB, valor máximo≤0,4 dB Min |
| Perda de retorno:: | >45dB, Tipo. >50dB (polimento UPC de fibra SM) | Resistência à tração:: | <30N (<0,2dB com pressão impressa) |
| Temperatura operacional: | -40°C~+85°C | Marca de fibra: | Corning, YOFC, OFS, Draka |
| Destacar: | Conector LC/UPC montado em campo FTTH,conector de fibra rápida para cabo pendente interno,conector de fibra óptica UPC incorporado |
||
Descrição de produto
Conector rápido de fibra de vidro instalado em campo (UPC) para cabos internos
O conector óptico rápido utiliza a última geração de tecnologia Rapid Ready-Terminal.Os desempenhos ópticos e mecânicos cumprem os padrões de patchcord e permitem a empilhamento mecânico no local para a criação de patchcord.
Aplicações
- Conexões de escritório de ambiente LAN
- Rede de acesso óptico
- Aplicações de fibra ao assinante (FTTX)
- Painéis de remendos
- Terminação directa do equipamento
- Redes FTTx
- Reconstrução de cablagens de instalações ópticas
Características fundamentais
- Fibras de fibra instaladas em fábrica
- Não é necessária epóxi ou polimento
- Terminação rápida e fácil da fibra de campo
- Elimina o excesso de comprimento do cabo e o armazenamento de empilhadeiras
- Solução eficaz em termos de custos
- Baixa perda de inserção e perda de reflexo posterior
- Operação extremamente fácil
- Tempo de funcionamento curto
Parâmetros técnicos
| Parâmetro | Especificações |
|---|---|
| Diâmetro da fibra | Caixa de cabo 2.0*3.0mm |
| Diâmetro do cabo | 3.0 mm |
| Figura final polida | UPC / APC |
| Perda de inserção | Valor médio ≤ 0,25 dB, valor máximo ≤ 0,4 dB Min |
| Perda de retorno (UPC da fibra SM) | > 45 dB, tipicamente > 50 dB |
| Perda de retorno (APC de fibra SM) | Min.> 55 dB, Tipo > 55 dB |
| Força de retenção da fibra | < 30 N (< 0,2 dB com pressão impressa) |
Ensaios de componentes
| Tipo de ensaio | Condições |
|---|---|
| Teste de torção | Carga de 7 N, 5 ciclos num ensaio |
| Teste de puxação | Carga de 10 N, 120 segundos |
| Teste de queda | 1.5m de altura, 10 repetições |
| Teste de durabilidade | 200 repetições de ligação/desligação |
| Ensaio de vibração | 3 eixos 2 horas/eixo, 1,5 mm ((pico-pico), 10 a 55 Hz ((45 Hz/min) |
| Envelhecimento térmico | +85°C±2°C, 96 horas |
| Ensaio de umidade | 90 a 95% RH, temperatura 75°C durante 168 horas |
| Ciclo térmico | -40 a 85°C, 21 ciclos durante 168 horas |
Tipos de conectores disponíveis: LC/UPC SM, LC/APC SM, LC/UPC MM (50/125, 62.5/125)
Soluções relevantes
Conector de fácil utilização directamente compatível com dispositivos ONU, com uma resistência de fixação superior a 5 kg.Redução do uso de tomadas e adaptadores, economizando custos do projeto.
Com uma tomada e um adaptador padrão de 86, permite a ligação entre o cabo de queda e o cabo de remendo.
Aplicável a ligações com cabos internos montáveis em campo, pigtail, cordão de correção e transformação de cordão de correção da sala de dados.
Por que escolher o TAKFLY?
- Mais de 26 anos de experiência na fabricação de produtos de fibra óptica
- 450+ trabalhadores de montagem com mais de 3 anos de experiência
- 10+ Engenheiros de I&D
- 16 A Alemanha importou máquinas de injecção e 16 linhas de produção
- 30 máquinas de ensaio: instrumentos de ensaio OTDR, 3D, VFL, IL&RL, testadores de resistência à tensão, testadores de resistência à esmagamento, testadores de medidores de potência, verificadores de luz
- Aceitação da marca OEM
- Participação na exposição global: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Controle de qualidade
- Inspecção da matéria-prima antes da produção
- Inspecção completa após cada processo individual
- Verificação completa da produção a meio termo
- Inspecção completa do produto acabado antes da embalagem
- Verificações pontuais antes do envio
Informações de entrega
- Provas: 1-3 dias úteis
- Ordem de produção em massa: 3-7 dias úteis
- Embalagem: Saco de plástico, cartão e paleta disponíveis a pedido
Perguntas Frequentes
P1: Como posso obter o seu catálogo e lista de preços?
A1: Forneça o seu e-mail ou informações de contacto através do nosso website para catálogo e preços.
P2: Posso negociar os preços?
R2: Sim, consideramos descontos para cargas de vários contentores de mercadorias misturadas.
Q3: Quanto serão os encargos de transporte?
A3: Os encargos de envio dependem do tamanho e do método de envio.
P4: Posso visitar-te?
A4: Sim, nossa fábrica está em Shenzhen, China. Entre em contato conosco para marcar uma consulta.
Q5: E se houver problema de qualidade quando recebermos os produtos?
A5: Se surgirem problemas de qualidade, forneça fotos para nossa referência. Nosso departamento de QC investigará e fornecerá soluções enquanto implementa melhorias futuras de qualidade.
Q6: Quais são os seus termos de embalagem?
A6: A embalagem padrão inclui blister box e cartões.
Q7: Quais são os seus termos de pagamento?
A7: T/T 30% de depósito, 70% de saldo antes da entrega.
Q8: Quais são os seus termos de entrega?
A8: EXW, FOB, CFR, CIF, DDU disponíveis.
Q9: Que tal o seu prazo de entrega?
A9: Geralmente 5-7 dias úteis após receber o pagamento adiantado.
Q10: Você pode produzir de acordo com as amostras?
A10: Sim, podemos produzir com base em suas amostras ou desenhos técnicos.
Se você estiver interessado em nossos produtos ou tiver alguma pergunta, sinta-se à vontade para entrar em contato conosco a qualquer momento!
