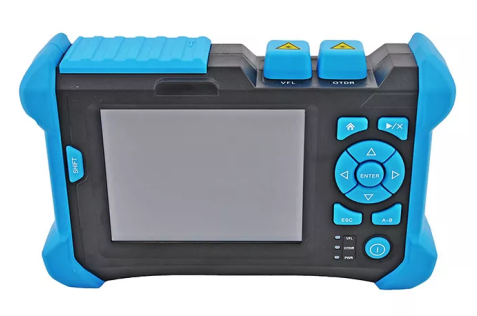

Reflectômetro Óptico de Domínio do Tempo Equipamento de Teste OTDR Eficiência de trabalho
Detalhes do produto:
| Lugar de origem: | China, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificação: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número do modelo: | Refletômetro de domínio do tempo óptico |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | negotiable denpend on QTY |
| Detalhes da embalagem: | Caixa blister + caixa |
| Tempo de entrega: | 5-9 dias úteis dependendo do QTY |
| Termos de pagamento: | Western Union,T/T,/Paypal |
| Habilidade da fonte: | 1000 unidades/dia |
|
Informação detalhada |
|||
| Nome do produto: | Refletômetro óptico no domínio do tempo | Equipamento de teste OTDR | Desempenho poderoso e operação | Comprimento de onda: | 850/1300 1310/1550 1310/1490/1550 1625 |
|---|---|---|---|
| Interface óptica: | FC/UPC (PC e APC são selecionáveis) | Interface de dados: | Interface USB, interface de cartão SD |
| Porta de comunicação: | USB | Distância máxima de teste: | 3 km |
| Temperatura de operação ((°C): | -10~+50°C | Dimensão (A x L x P): | 150x235x66mm |
| Peso: | 1,5KG | Marca de fibra: | Corning, YOFC, OFS, Draka |
| Destacar: | Equipamento de teste OTDR com garantia,Reflectômetro de domínio de tempo óptico para fibra óptica,desempenho poderoso do testador OTDR |
||
Descrição de produto
Um Reflectômetro Óptico no Domínio do Tempo (OTDR) é um instrumento crucial usado para caracterizar e testar fibras ópticas, ajudando a identificar falhas, medir perdas e garantir a integridade das redes de fibra óptica.
Visão geral do refletômetro óptico no domínio do tempo
Projetado para atender aos requisitos de medição para FTTx, redes metropolitanas, redes backbone e outras aplicações de redes ópticas.

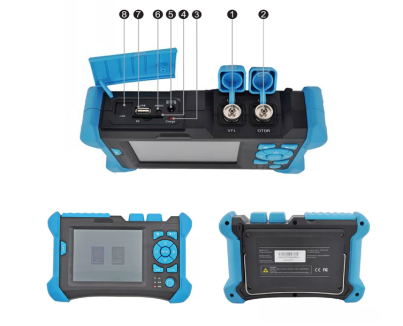

Aplicações de refletômetro óptico no domínio do tempo
- Interface óptica 1/VFL
- Interface óptica 2/OTDR
- Indicador de carga
- Interface de cartão SD
- Interface do adaptador de energia
- Interface de fone de ouvido
- Interface USB
- Interface Ethernet
Recursos do refletômetro óptico no domínio do tempo

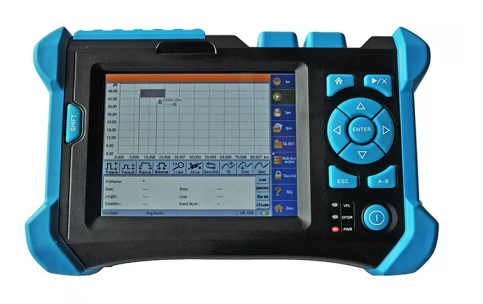

- Grande tela sensível ao toque com teclas de atalho para fácil operação
- Bateria de polímero de lítio de grande capacidade com horários de trabalho prolongados
- Testes inteligentes com operação simples e funcionalidade poderosa
- Cartão de memória + mídia de cartão SD com ampla capacidade de armazenamento de rastreamento
- Capaz de atender aos requisitos de teste FTTx
- Várias opções de comprimento de onda disponíveis
- Design de caixa sólida com proteção à prova de poeira e choque
Especificações Técnicas
| Comprimento de onda (nm) | 850/1300 | 1310/1550 | 1310/1490/1550 | 1625 |
|---|---|---|---|---|
| Faixa dinâmica (dB) | 21/19 | 32/30 | 32/30/30 | 344, 365 |
| Largura de pulso (ns) | 5,20,40,80,160,320,640,1280 | 5,10,20,40,80,160,320,640,1280,2560,5120,10240,20480 | ||
| Zona cega do evento(m) | 10 | ≤1,8 | ||
| Zona cega de atenuação (m) | 20 | ≤10 | ||
| Mostrar | Tela de toque LCD de 5,6" | |||
| Linearidade (dB/dB) | ±0,05 | |||
| Limite de perda (dB) | 0,05 | |||
| Taxa de resolução de perda (dB) | 0,01 | |||
| Taxa de resolução de amostragem (m) | 0,125 a 8 | |||
| Ponto de amostragem | 32K | |||
| Incerteza da distância (m) | ±(1 m + 5 x 10 x distância + intervalo de amostragem) | |||
| Escopo de distância (km) | 0,3 a 180 | |||
| Duração(ões) típica(s) de atualização em tempo real | 0,2 | |||
| Capacidade de memória do rastreamento | Cartão SD (4G), > 10.000 peças | |||
| Duração da medição | Definido pelo usuário; 5seg, 10seg, 15seg, 30seg, 1min, 2min e 3min são selecionáveis | |||
Especificações Gerais
| Dimensão (A x L x P) | 150x235x66mm |
|---|---|
| Peso | 1,5kg |
| Temperatura | Temperatura de funcionamento -10°C a 50°C Temperatura da memória -40°C a 70°C |
| Umidade relativa | 0% a 95% (sem condensação) |
| Fonte de energia | Bateria de lítio; duração de trabalho contínua ≥ 8 horas |
Categoria de interface
| Interface óptica | FC/UPC (PC e APC são selecionáveis) |
|---|---|
| Interface de dados | Interface USB, interface de cartão SD |
Orientação de falha visível VFL
| Comprimento de onda | 650 nm |
|---|---|
| Potência de saída (dBm) | ≥ -3 |
| Distância máxima de teste | 3 km |
Capacidades do medidor OTDR
- Modo de medição automática: configuração automática de parâmetros, salvamento de dados de rastreamento e análise
- Modo de medição de vários comprimentos de onda: Análise da atenuação da fibra sob diferentes comprimentos de onda
- Função de fixação de rastreamento: comparação de rastreamentos na mesma tela para instalação de fibra multi-core
- Função de análise de vários comprimentos de onda: comparação e análise de arquivos de rastreamento
- Teste on-line FTTx com divisor e identificação de extremidade de fibra
- Bateria recarregável de íon de lítio de grande capacidade com mais de 8 horas em standby
- Formato de arquivo Bellcore (.sor) com armazenamento para mais de 10.000 rastreamentos
- Detecção de luz de comunicação para proteção de equipamentos
- Detecção de estado de conexão para monitoramento de status de instrumentação
- Alternância flexível entre modos de medição em tempo real e média
Software para PC Gerenciador de Rastreamentos OTDR
- Capacidades de alteração em massa e impressão em lote
- Geração de relatório de teste personalizável
- Vários modos de impressão: página única, traço único, lote, vários traços, múltiplas formas de onda
- Opções de impressão personalizadas e configuração de página
- Comparação de diferenças de formas de onda para análise de alterações de parâmetros
Refletômetro óptico no domínio do tempo
Por que escolher a TAKFLY?
- Mais de 26 anos de experiência na fabricação de produtos de fibra óptica
- Mais de 450 trabalhadores de montagem com mais de 3 anos de experiência
- Mais de 10 engenheiros de P&D dedicados à inovação
- 16 máquinas de injeção importadas da Alemanha e 16 linhas de produção
- Mais de 30 máquinas de teste, incluindo instrumentos de teste OTDR, 3D, VFL, IL&RL
- Marca OEM aceita
- Participação em exposições globais: OFC, ECOC, CommunicAsia e mais
Controle de qualidade
- Inspeção de entrada de matéria-prima antes da produção
- Inspeção completa após cada processo individual
- Verificações abrangentes de produção pela metade
- Conclua a inspeção do produto acabado antes de embalar
- Verificações pontuais pré-embarque para garantir a qualidade
Informações de entrega
Amostras:1-3 dias úteis
Ordem de produção em massa:3-7 dias úteis
Embalagem:Saco plástico, caixa e palete disponíveis mediante solicitação
Perguntas frequentes
Q1: Como posso obter seu catálogo e lista de preços?
A1: Forneça seu e-mail ou informações de contato através de nosso site para catálogo e preços.
Q2: Posso negociar os preços?
A2: Sim, consideramos descontos para vários contêineres de produtos mistos.
Q3: Quanto custarão os custos de envio?
A3: As despesas de envio dependem do tamanho e do método de envio. Fornecemos orçamentos mediante solicitação.
Q4: Posso visitá-lo?
A4: Sim, nossa fábrica está em Shenzhen, China. Entre em contato conosco para agendar um horário.
Q5: E se houver problema de qualidade quando recebermos a mercadoria?
A5: Se surgirem problemas de qualidade, forneça fotos para nossa referência. Nosso departamento de controle de qualidade investigará e fornecerá soluções enquanto implementa futuras melhorias de qualidade.
Q6: Quais são os seus termos de embalagem?
A6: A embalagem padrão inclui caixa blister e caixas. Embalagem personalizada disponível de acordo com as necessidades do cliente.
Q7: Quais são as suas condições de pagamento?
A7: Depósito de 30% T/T, saldo de 70% antes da entrega. Fornecemos fotos do produto e da embalagem antes do pagamento final.
Q8: Quais são os seus termos de entrega?
A8: EXW, FOB, CFR, CIF, DDU disponíveis.
Q9: E quanto ao seu prazo de entrega?
A9: Geralmente de 5 a 7 dias úteis após o recebimento do pagamento antecipado. O tempo específico depende dos itens e da quantidade do pedido.
Q10: Você pode produzir de acordo com as amostras?
A10: Sim, podemos produzir com base em suas amostras ou desenhos técnicos.
