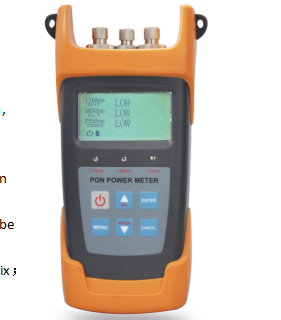

Medidor de potência óptica PON | Para redes GPON/EPON e XGPON/XGSPON
Detalhes do produto:
| Lugar de origem: | China, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificação: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número do modelo: | Medidor de potência óptica PON |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | negotiable denpend on QTY |
| Detalhes da embalagem: | Caixa blister + caixa |
| Tempo de entrega: | 5-9 dias úteis dependendo do QTY |
| Termos de pagamento: | Western Union,T/T,MoneyGram/Paypal |
| Habilidade da fonte: | 1000 unidades/dia |
|
Informação detalhada |
|||
| Nome do produto: | Medidor de potência óptica PON | Para redes GPON/EPON e XGPON/XGSPON | Zona da passagem (nanômetro): | 1470nm~1505nm |
|---|---|---|---|
| Material: | -40dBm~+10dBm | Isolamento@1490/1550(dB): | >40dB |
| Tipo de conectorConector óptico: | Adaptador universal FC/SC/ST intercambiável/2.5 | Tipo de fibra: | Manutenção programada 9/125um |
| Temperatura de operação ((°C): | -10℃~60℃ | Peso: | 425g |
| Marca de fibra: | Corning, YOFC, OFS, Draka | ||
| Destacar: | Medidor de potência óptica PON para redes GPON,Medidor de potência óptica EPON com garantia,Ferramenta de fibra óptica de rede XGSPON |
||
Descrição de produto
Medidor de potência óptica PON para redes GPON/EPON e XGPON/XGSPON
O medidor de potência óptica 10G XGS PON pode medir valores de potência de sinais de uplink e downlink em redes GPON/EPON e XGPON/XGSPON, bem como medir o comprimento de onda da potência do sinal de downlink em 1490/1550/1577nm.
Visão geral do produto
Projetado para aplicações e manutenção FTTx, este medidor de potência testa e estima simultaneamente sinais de voz, dados e vídeo. É uma ferramenta essencial para construção e manutenção de projetos PON.
Aplicativos
- Use como cabo de lançamento/recepção OTDR
- Teste a perda de link com um OTDR
- Meça a perda de inserção e a refletância de conectores de extremidade próxima/distância
- Supressor de pulso para primeira reflexão no início da fibra
Principais recursos
- Medição e exibição simultânea de sinais de voz, dados e vídeo em BPON/EPON/GPON
- Medição simultânea para todos os três comprimentos de onda (1490nm, 1550nm, 1310nm)
- Medição em modo burst de 1310nm upstream
- Conectividade de software de PC para configuração de limite, transferência de dados e calibração de comprimento de onda
- Porta de comunicação USB para transferência de dados para PC
- Armazena 1.000 itens de medição no dispositivo ou computador
- Medidor de potência óptica e VFL com uma porta (modelo 3213A)
- Visor opcional em chinês/inglês
- 10 conjuntos de limites diferentes com LEDs de status (aprovado, avisado, reprovado)
- Função de desligamento automático de 10 minutos (ativável/desativada)
- Design ergonômico das teclas com alta sensibilidade
- Design compacto e leve
- Vários modelos disponíveis para diferentes funções
Especificações Técnicas
Módulo PON
| Parâmetro | Especificação |
|---|---|
| Medição a montante 1310 | |
| Zona de passagem (nm) | 1260nm~1360nm |
| Faixa de medição (dBm) | -40dBm~+10dBm |
| Potência de saída (máx.) | 15dBm |
| Isolamento @1490/1550 (dB) | >40dB |
| Erro de medição no modo Burst | <±0,5dB |
| 1490 Medição a jusante | |
| Zona de passagem (nm) | 1470nm~1505nm |
| Faixa de medição (dBm) | -40dBm~+10dBm |
| Potência de saída (máx.) | 15dBm |
| Isolamento @1310/1550 (dB) | >40dB |
| Medição a jusante 1550 | |
| Zona de passagem (nm) | 1535nm~1570nm |
| Faixa de medição (dBm) | -40dBm~+10dBm |
| Potência de saída (máx.) | 25dBm |
| Isolamento @1310/1490nm | >40dB |
| Precisão de medição | |
| Incerteza Connatural (dB) | ±0,5dB |
| Linearidade (dB) | ±0,1dB |
| Passagem pela perda de inserção (dB) | <1,5dB |
| Informações gerais | |
| Tipo de detector | InGaAs |
| Conector Óptico | Adaptador universal FC/SC/ST intercambiável/2.5 |
| Tipo de fibra | SM 9/125um |
| Unidade de Medição | dB/dBm/xW |
| Resolução (dB) | 0,01dB |
| Tensão de Operação (V) | CC 3,3 V ~ 5,5 V |
| Fonte de energia | 3 unidades de bateria de 1,5 V |
| Tempo de operação contínua (h) | PON:90h OPM:100h VFL:50h |
| Temperatura de operação (℃) | -10℃~60℃ |
| Temperatura de armazenamento (℃) | -25℃~70℃ |
| Peso (kg) | 425g |
Nota: O tempo de operação da bateria é todo para o instrumento que não liga a luz de fundo, se a luz de fundo acender o tempo de operação será reduzido.
Módulo normal de medidor de potência óptica
| Parâmetro | Especificação |
|---|---|
| Precisão de medição | |
| Incerteza Connatural (dB) | ±0,5dB |
| Linearidade (dB) | ±0,1dB |
| Faixa de medição (dBm) | -70dBm~+6dBm |
| Informações gerais | |
| Unidade de Medição | dB/dBm |
| Resolução (dB) | 0,01dB |
| Comprimento de onda de calibração (nm) | 1310/1490/1550/1625 |
| Tipo de detector | InGaAs |
| Conector Óptico | Adaptador universal FC/SC/ST intercambiável/2.5 |
Módulo VFL
| Parâmetro | Especificação |
|---|---|
| Potência de saída | >0,5mW |
| Comprimento de onda | 650 nm |
| Conector Óptico | Adaptador universal FC/SC/ST intercambiável/2.5 |
| Tipo de fibra | SM/MM |
Pacote Padrão
| Item | Descrição | Quantidade |
|---|---|---|
| 1 | Testador PON | 1 unidade |
| 2 | Manual do usuário | 1 unidade |
| 3 | Cabo USB | 1 unidade |
| 4 | CD de software | 1 unidade |
| 5 | Bateria AA de 1,5 V | 3 peças |
Por que escolher a TAKFLY?
- Mais de 26 anos de experiência na fabricação de produtos de fibra óptica
- Mais de 450 trabalhadores de montagem com mais de 3 anos de experiência
- Mais de 10 engenheiros de P&D dedicados à inovação
- 16 máquinas de injeção importadas da Alemanha e 16 linhas de produção
- Mais de 30 máquinas de teste, incluindo instrumentos de teste OTDR, 3D, VFL, IL&RL
- Marca OEM aceita
- Participação em exposições globais: OFC, ECOC, CommunicAsia e mais
Controle de qualidade
- Inspeção de entrada de matéria-prima antes da produção
- Inspeção completa após cada processo individual
- Verificações abrangentes de produção pela metade
- Conclua a inspeção do produto acabado antes de embalar
- Verificações pontuais pré-embarque para garantir a qualidade
Informações de entrega
Amostras:1-3 dias úteis
Ordem de produção em massa:3-7 dias úteis
Embalagem:Saco plástico, caixa e palete disponíveis mediante solicitação
Perguntas frequentes
Q1: Como posso obter seu catálogo e lista de preços?
A1: Forneça seu e-mail ou informações de contato através de nosso site para catálogo e preços.
Q2: Posso negociar os preços?
A2: Sim, consideramos descontos para vários contêineres de produtos mistos.
Q3: Quanto custarão os custos de envio?
A3: As despesas de envio dependem do tamanho e do método de envio. Fornecemos orçamentos mediante solicitação.
Q4: Posso visitá-lo?
A4: Sim, nossa fábrica está em Shenzhen, China. Entre em contato conosco para agendar um horário.
Q5: E se houver problema de qualidade quando recebermos a mercadoria?
A5: Se surgirem problemas de qualidade, forneça fotos para nossa referência. Nosso departamento de controle de qualidade investigará e fornecerá soluções enquanto implementa futuras melhorias de qualidade.
Q6: Quais são os seus termos de embalagem?
A6: A embalagem padrão inclui caixa blister e caixas. Embalagem personalizada disponível de acordo com as necessidades do cliente.
Q7: Quais são as suas condições de pagamento?
A7: Depósito de 30% T/T, saldo de 70% antes da entrega. Fornecemos fotos do produto e da embalagem antes do pagamento final.
Q8: Quais são os seus termos de entrega?
A8: EXW, FOB, CFR, CIF, DDU disponíveis.
Q9: E quanto ao seu prazo de entrega?
A9: Geralmente de 5 a 7 dias úteis após o recebimento do pagamento antecipado. O tempo específico depende dos itens e da quantidade do pedido.
Q10: Você pode produzir de acordo com as amostras?
A10: Sim, podemos produzir com base em suas amostras ou desenhos técnicos.
Se você estiver interessado em nossos produtos ou tiver alguma dúvida, não hesite em nos contatar a qualquer momento!
