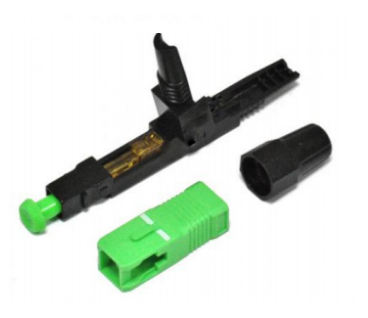

Conector mecânico montado em campo TK-FC-SCA-B001 da fibra ótica de FTTH para o sistema de telecomunicações
Detalhes do produto:
| Lugar de origem: | China, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificação: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número do modelo: | TK-FC-SCA-B001 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | negotiable denpend on QTY |
| Detalhes da embalagem: | Caixa blister + caixa |
| Tempo de entrega: | 5-9 dias úteis dependendo do QTY |
| Termos de pagamento: | Western Union,T/T,/Paypal |
| Habilidade da fonte: | 1000 unidades/dia |
|
Informação detalhada |
|||
| Nome do produto: | Conector mecânico montado em campo TK-FC-SCA-B001 da fibra ótica de FTTH para o sistema de telecomun | Aplicável para: | Cabo pendente. Cabo interno |
|---|---|---|---|
| Modo Fibra: | modo único ou multimodo | Tipo de fibra: | G.652D, G.657A1 |
| Cabo de fibra: | Cabo óptico isolado de borracha de 3,0*2,0mm ∅3,0/∅2,0 /∅0,9 cabo óptico isolado | Perda de inserção: | ≤0,35dB |
| Perda de retorno: | UPC≥45dB, APC≥55dB | Resistência à tracção: | ≥40N |
| Temperatura operacional: | -40°C~+85°C | Marca de fibra: | Corning, YOFC, OFS, Draka |
| Destacar: | Conector de fibra óptica mecânica FTTH,Conector de fibra óptica montado em campo,Conector de fibra óptica para telecomunicações |
||
Descrição de produto
Conector de fibra óptica mecânica montado em campo FTTH TK-FC-SCA-B001
O TAKFLY Mechanical Field-Mountable Fiber Optic Connector (FMC) simplifica as conexões de fibra sem a necessidade de equipamentos de fusão.Este conector de montagem rápida precisa apenas de ferramentas de preparação de fibras padrãoDesmontador de cabos e cortador de fibras.
Aplicações
- Conexões de escritório de ambiente LAN
- Infraestrutura de rede de acesso óptico
- Aplicações de fibra ao assinante (FTTX)
- Outros aparelhos de ar condicionado
- Terminação directa do equipamento
- Implementação de redes FTTx
- Reconstrução de cablagens de instalações ópticas
- Transformação da Sala de Dados
Características fundamentais
- Fibras de fibra instaladas em fábrica para utilização imediata
- Não é necessária epóxi ou polimento
- Terminação rápida e fácil da fibra de campo
- Elimina o excesso de comprimento do cabo e o armazenamento de empilhadeiras
- Solução de instalação rentável
- Baixa perda de inserção e perda de reflexo posterior
- Processo de operação extremamente fácil
- Tempo de funcionamento curto - aproximadamente 15 segundos
Características ópticas
| Categoria | Especificações |
|---|---|
| Aplicável a | Cabos de queda, cabos interiores |
| Modo de fibra | Modo único ou modo múltipla |
| Tipo de fibra | G.652D, G.657A1 |
| Cabos de fibra | 3.0*2.0mm cabo óptico com isolamento de borracha ¥3.0/¥2.0 /¥0.9 cabo óptico com isolamento |
| Diâmetro da fibra | 0.125mm |
| Força de retenção tipo cabo 2 x 3 mm | ≥ 40 N, perda ≤ 0,4 dB ( comprimento do cabo da amostra: 22-28 cm, tempo de ensaio: 2 minutos) |
| Bloqueio de fibras | Bloqueio mantém a fiabilidade da fibra, força de suspensão ≥ 3,8 N, alterações de atenuação ≤ 0,2 dB |
| comprimento de onda de trabalho | 1310 nm, 1490 nm, 1550 nm |
| Tempo de funcionamento | Cerca de 50 (sem cortes de fibras) |
| Perda de inserção | ≤ 0,35 dB |
| Perda de inserção Valor típico | 00,3 dB |
| Perda de retorno | UPC ≥ 45 dB, APC ≥ 55 dB |
| Força de fixação de fibras nuas | ≥ 3 N |
| Resistência à tração | ≥ 40 N |
| Reutilizável | ≥ 10 vezes |
| Temperatura de funcionamento | -40°C a +85°C |
| Resistência à tração em linha (20N) | ΔIL≤0,3 dB |
| Durabilidade mecânica (500 vezes) | ΔIL≤0,3 dB |
| Teste de descolagem (4 m de altura, 3 vezes) | ΔIL≤0,3 dB |
Desempenho ambiental
| Condição | II Variação | Variação RL | Aparência |
|---|---|---|---|
| TEMP elevado (110°C, 200H) | ≤ 0.5 | ≤ 5 | Sem danos mecânicos |
| TEMP baixo (-40°C, 200H) | ≤ 0.5 | ≤ 5 | Sem danos mecânicos |
| Ciclos TEMP (-40°C/85°C, 100 ciclos) | ≤ 0.5 | ≤ 5 | Sem danos mecânicos |
| HAST (110°C, 90%RH, 200H) | ≤ 0.5 | ≤ 5 | Sem danos mecânicos |
| Imersão (25°C, 200H) | ≤ 0.5 | ≤ 5 | Sem danos mecânicos |
| Neblina de sal (5% Nacl, 35°C, 200H) | ≤ 0.5 | ≤ 5 | Sem danos mecânicos |
Performance mecânica
| Condição | II Variação | Variação RL | Aparência |
|---|---|---|---|
| Impacto (4 m de altura, 3 ciclos) | ≤ 0.5 | ≤ 5 | Sem danos mecânicos |
| Vibração (10-50 Hz, 30 minutos em cada eixo) | ≤ 0.5 | ≤ 5 | Sem danos mecânicos |
| Torsional (15N, 200 vezes) | ≤ 0.5 | ≤ 5 | Sem danos mecânicos |
| Tensile (50N, 1 minuto) | ≤ 0.5 | ≤ 5 | Sem danos mecânicos |
Informações sobre a embalagem
| Tamanho (CM) | 14.6*7.6*1.6 |
|---|---|
| QTY (PCS/caixa) | 10 |
| N.W (KG/PCS) | 0.0031 |
| N.W (KG/caixa) | 0.0465 |
| G.W. (KG/caixa) | 0.031 |
Embalagem de presentes
| Tamanho (CM) | 15.8*14.5*9.5 |
|---|---|
| QTY (Blister Box/Gift Box) | 10 |
| N.W (KG/caixa) | 0.55 |
| G.W. (KG/caixa) | 0.52 |
Outer Packing
| Tamanho (CM) | 46 vezes 46 vezes 32.5 |
|---|---|
| QTY (caixa/caixa de presente) | 30 |
| QTY (pcs/caixa) | 3000 |
| N.W (KG/caixa) | 15.5 |
| G.W. (KG/caixa) | 16.5 |
Imagem do produto
Por que escolher o TAKFLY?
- Mais de 26 anos de experiência na fabricação de produtos de fibra óptica
- 450+ trabalhadores de montagem com mais de 3 anos de experiência
- 10+ Engenheiros de I&D dedicados à inovação
- 16 A Alemanha importou máquinas de injecção e 16 linhas de produção
- 30 máquinas de ensaio: instrumentos de ensaio OTDR, 3D, VFL, IL&RL, testadores de resistência à tensão, testadores de resistência à esmagamento, testadores de medidores de potência, verificadores de luz
- Aceitação da marca OEM
- Participação na exposição global: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Controle de qualidade
- Inspecção da matéria-prima antes da produção
- Inspecção completa após cada processo individual
- Verificação completa da produção a meio termo
- Inspecção completa do produto acabado antes da embalagem
- Verificações pontuais prévias à expedição para assegurar a qualidade
Informações de entrega
Provas: 1-3 dias úteis
Ordem de produção em massa: 3-7 dias úteis
Embalagem: Saco de plástico, cartão e paleta disponíveis a pedido
Perguntas Frequentes
P1: Como posso obter o seu catálogo e lista de preços?
A1: Forneça o seu e-mail ou informações de contacto através do nosso website para catálogo e preços.
P2: Posso negociar os preços?
R2: Sim, consideramos descontos para cargas de vários contentores de mercadorias misturadas.
Q3: Quanto serão os encargos de transporte?
A3: Os encargos de envio dependem do tamanho e do método de envio.
P4: Posso visitar-te?
A4: Sim, nossa fábrica está em Shenzhen, China. Entre em contato conosco para marcar uma consulta.
Q5: E se houver problema de qualidade quando recebermos os produtos?
A5: Se surgirem problemas de qualidade, forneça fotos para nossa referência. Nosso departamento de QC investigará e fornecerá soluções enquanto implementa melhorias futuras de qualidade.
Q6: Quais são os seus termos de embalagem?
A6: A embalagem padrão inclui blister box e cartões.
Q7: Quais são os seus termos de pagamento?
A7: T/T 30% de depósito, 70% de saldo antes da entrega.
Q8: Quais são os seus termos de entrega?
A8: EXW, FOB, CFR, CIF, DDU disponíveis.
Q9: Que tal o seu prazo de entrega?
A9: Geralmente 5-7 dias úteis após receber o pagamento adiantado.
Q10: Você pode produzir de acordo com as amostras?
A10: Sim, podemos produzir com base em suas amostras ou desenhos técnicos.
