Recentemente projetado painel de patch MPO de alta densidade e montagem em rack | Conjuntos de cabos MPO | Para solução de rede de fibra
Detalhes do produto:
| Lugar de origem: | China, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificação: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número do modelo: | Recentemente projetado painel de patch MPO de alta densidade e montagem em rack | Conjuntos de cabos |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | negotiable denpend on QTY |
| Detalhes da embalagem: | Caixa blister + caixa |
| Tempo de entrega: | 5-9 dias úteis dependendo do QTY |
| Termos de pagamento: | Western Union,T/T,MoneyGram/Paypal |
| Habilidade da fonte: | 1000 unidades/dia |
|
Informação detalhada |
|||
| Nome do produto: | Recentemente projetado painel de patch MPO de alta densidade e montagem em rack | Conjuntos de cabos | Tipo da cara da extremidade: | UPC e APC; PC e APC |
|---|---|---|---|
| Tipo de fibra: | SM ((G652、G655、G657);MM ((OM1-OM5) | Diâmetro do cabo: | 2.0、3.0 ou personalizado (simplex/duplex) |
| Perda de inserção: | DB do ≤ 0,3 | Perda de retorno: | UPC SM≥50dB 、APC SM≥ 60 dB、 PC MM ≥ 35 dB |
| Repetibilidade: | ≤ 0,1 | Comprimento de onda: | SM:1310/1550MM:850/1300 |
| Temperatura operacional: | -20℃~70℃ | Temperatura de armazenamento: | -40 ℃ ~ 80 ℃ |
| Material da bainha externa: | PVC, LSZH | Raio de curvatura (estático/dinâmico): | 10D/20D |
| Comprimento: | Personalizado | Marca de fibra: | Corning, YOFC, OFS, Draka |
| Destacar: | Painel de remendos MPO de alta densidade,conjuntos de cabos MPO para montagem em rack,solução MPO para rede de fibra |
||
Descrição de produto
Painel de revestimento MPO de alta densidade e montagem de rack
Novamente concebido 1U-19 polegadas MPO/MTP alta densidade rack-montar fibra patch panel projetado para grandes aplicações de data center, instalações MDF, áreas de fiação IDF, fibra óptica backbone conexões,Gestão da unidade de distribuição de fibras, e outros ambientes de fibras integradas de alta densidade.
Este painel de parche MPO/MTP de 19 polegadas de 1U acomoda 4 módulos de cassete pré-conectados, com capacidade máxima de 1152 núcleos para a interface MPO ou 96 núcleos para a interface LC.Cada caixa de módulo pré-terminado independente é colocado dentro do quadro de distribuição de fibra óptica para completar a montagem completa do painel de patch.
Aplicações
- Sistemas de fiação densa de comunicação por fibra óptica entre edifícios
- Interligação de ligações ópticas em equipamentos ópticos ativos para cablagem LAN
- Estações de base de telecomunicações
- Salas de centros de dados em zonas industriais
- Salas de centros de dados em edifícios comerciais
- Sistemas CATV
- Redes LAN
- Redes WAN
- Implementações do FTTX
Características fundamentais
- Instalados em armários de 19 polegadas para gestão centralizada de módulos de cassete
- Projeto de alta densidade 1U com capacidade para 1152 fibras (MPO) ou 96 fibras (LC)
- Porta de entrada disponível no painel dianteiro ou traseiro, porta de saída no painel dianteiro
- Conectores MPO/MTP masculinos ou femininos disponíveis com posicionamento preciso do PIN e do adaptador
- Projeto modular com estrutura de bloqueio por enchufe e identificação clara da sequência de linhas
- Material de liga de alumínio de alta qualidade com superfície de revestimento eletrostático
- Construção compacta, leve, resistente a impactos, retardadora de chamas e resistente à corrosão

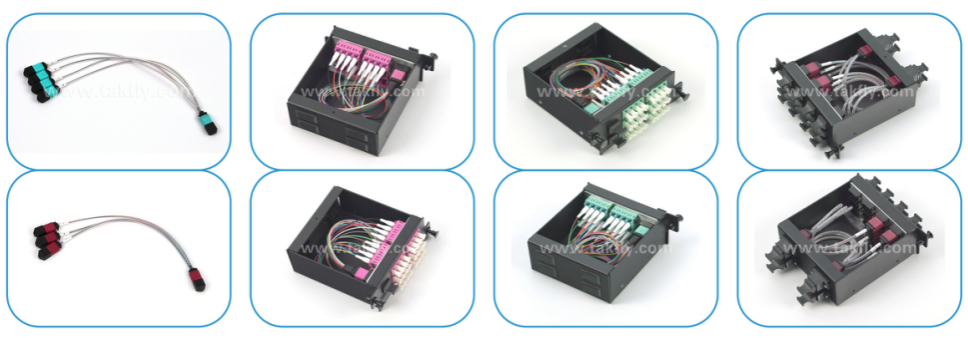

Esquemas de configuração
Configuração do modelo A1
| Capacidade de cassete LGX | LGX | Capacidade total | Tipo de conector | Tamanho | Aplicação |
|---|---|---|---|---|---|
| R: 72F MPO × 4 peças T: 24F MPO × 12 pcs = 288F |
4 | 1152F | MPO × 16 × 4 | 1U | 1 cassete A1 LGX liga-se a 12 cassetes C3 LGX |
Configuração do modelo A2
| Capacidade de cassete LGX | LGX | Capacidade total | Tipo de conector | Tamanho | Aplicação |
|---|---|---|---|---|---|
| R: 72F MPO × 4 peças T: 48F MPO × 6 pcs=288F |
4 | 1152F | MPO × 10 × 4 | 1U | 1 cassete A2 LGX liga-se a 3 cassetes C1 LGX |
Configuração do modelo B1
| Capacidade de cassete LGX | LGX | Capacidade total | Tipo de conector | Tamanho | Aplicação |
|---|---|---|---|---|---|
| R: 72F MPO × 1 pc T: 16F MPO × 3 pcs + 24F MPO × 1 pcs = 72F |
4 | 288F | MPO × 5 × 4 | 1U | Conecta-se a dispositivos de transmissão 400G e cassetes C3 LGX |
Especificações técnicas
| Parâmetro | Especificações |
|---|---|
| Tipo de fibra | SM (G652, G655, G657); MM (OM1-OM5) |
| Conector | Mulher/homem MPO/MTP, LC |
| Diâmetro do cabo | Mini Round: Max 4.5mm; Faixa: Max 3.0×5.0mm; 0.9/0.6 |
| Perda de inserção | Padrão: ≤ 0,35/0,7 dB; Baixa Perda: ≤ 0,2/0,35 dB; LC: ≤ 0,3 dB |
| Perda de retorno | APC SM: 60 dB; PC MM: 20 dB; UPC SM: 40 dB |
| Comprimento de onda de ensaio | SM: 1310/1550nm; MM: 850/1300nm |
| Dimensões | Caixa do módulo: 93×100×39 mm; caixa da máquina: 482×200×44,2 mm |
| Materiais | Alumínio |
Informações sobre a embalagem
| Peso | Tamanho da caixa interna | Dimensões da caixa exterior | Peso por embalagem |
|---|---|---|---|
| 1.5 kg | 500 × 280 × 80 mm | 510 × 300 × 420 mm | 11 kg |
Por que escolher o TAKFLY?
Fabricação profissional
- Mais de 26 anos de experiência na fabricação de produtos de fibra óptica
- 450+ trabalhadores de montagem com mais de 3 anos de experiência
- 10+ Engenheiros de I&D
- 16 Alemanha máquinas de injecção e linhas de produção importadas
- 30 máquinas de ensaio, incluindo instrumentos de ensaio OTDR, 3D, VFL, IL&RL
- Marca OEM disponível
- Participação em exposições globais
Controle de qualidade
- Inspecção da entrada de matérias-primas
- Inspecção completa após cada processo de produção
- Controles de qualidade da meia-produção
- Inspecção do produto acabado antes da embalagem
- Verificações pontuais antes do envio
Entrega
- Provas: 1-3 dias úteis
- Produção em massa: 3-7 dias úteis
- Opções de embalagem flexíveis disponíveis
