Módulo Mux Demux de 19 polegadas 1U Rack CWDM/OADM para Amplificador de Fibra Ótica
Detalhes do produto:
| Lugar de origem: | Shenzhen, China |
| Marca: | Takfly/OEM/Neutral |
| Certificação: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número do modelo: | TK-DWDM-19 polegada 1 U |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Can be negotiated |
| Detalhes da embalagem: | espinha + caixa + cartão |
| Tempo de entrega: | 3-9 dias úteis |
| Termos de pagamento: | Western Union, T/T, MoneyGram/Paypal |
| Habilidade da fonte: | T/T, Western Union, MoneyGram, Paypal, L/C |
|
Informação detalhada |
|||
| Canal: | 4、8、16 CH | Nome do produto: | Módulo Mux Demux CWDM/OADM de 19 polegadas |
|---|---|---|---|
| Duração de onda do canal ((nm): | 1270~1610 | Conector: | LC/APC, LC/UPC |
| Temperatura de funcionamento: | -5°C a +75°C | Temperatura de armazenamento: | -40 a 85°C |
| Tipo de fibra: | SMF28e com fibra de tubo solto de 900um | Certificado: | CE, ROHS, REACH, ISO9001, ISO14001 |
| Afastamento de canal: | 20 | ||
| Destacar: | Modulo OADM Mux Demux,Módulo de CWDM Mux Demux,Módulo Mux Demux de 19 polegadas |
||
Descrição de produto
1U 19 Rack Mount 8 Channel CWDM Mux Demux Module para amplificador de fibra óptica
8 Channels 100GHz Mux Demux In 1U 19 Rack With LC UPC or APC Interface For FTTX CATV and Data Center is usually used for long-haul transmission where wavelengths are packed tightly together over the C-band, até 48 comprimentos de onda em rede de 100GHz ((0.8nm) e 96 comprimentos de onda em rede de 50GHz ((0.4nm).FTTx e CATV.
O termo WDM é comumente aplicado a um portador óptico, que é tipicamente descrito pelo seu comprimento de onda,Considerando que a multiplexação por divisão de frequência aplica-se tipicamente a um portador de rádio que é mais frequentemente descrito pela frequência
WDM, CWDM e DWDM são baseados no mesmo conceito de usar vários comprimentos de onda de luz em uma única fibra, mas diferem no espaçamento dos comprimentos de onda, número de canais,e a capacidade de amplificar os sinais multiplexados no espaço ópticoO EDFA fornece uma amplificação de banda larga eficiente para a banda C, a amplificação de Raman adiciona um mecanismo de amplificação na banda L. Para o CWDM, a amplificação óptica de banda larga não está disponível.Limitar as faixas ópticas a várias dezenas de quilómetros.
- Baixa perda de inserção
- Banda larga de passagem
- Isolamento de alto canal
- Alta estabilidade e fiabilidade
- Adicionar/Despedir canal
- Rede DWDM
- Amplificador de fibra óptica
8 canais 100 GHz DWDM MUX DEMUX Especificação:
| Parâmetro | Canal 4 | Canal 8 | Canal 16 | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Duração de onda do canal ((nm) | 1270-1610 | ||||||
| Comprimento de onda do centro Precisão ((nm) | ± 0.05 | ||||||
| Espaçamento entre canais (GHz) | 20 | ||||||
| Banda de passagem de canal (@-0,5dB largura de banda) (nm) | > 13 | ||||||
| Perda de inserção | ≤ 1.6 | ≤ 2.5 | ≤ 3.5 | ||||
| Uniformidade do canal | ≤ 0.6 | ≤ 1.0 | ≤ 1.5 | ||||
| Canal Ripple | 0.3 | 0.3 | 0.3 | ||||
| Isolamento | Adjacente | N/A | > 30 | N/A | > 30 | N/A | > 30 |
| Não adjacentes | N/A | > 40 | N/A | > 40 | N/A | > 40 | |
| Perda de inserção Sensibilidade à temperatura (dB/°C) | ≤ 0.005 | ||||||
| Distância de onda (temperatura de deslocamento) | < 0.002 | ||||||
| Perda dependente da polarização (dB) | < 0.1 | ||||||
| Modo de polarização Dispersão ((PS)) | < 0.1 | ||||||
| Directividade (dB) | > 50 | ||||||
| Perda de retorno (dB) | > 45 | ||||||
| Potência máxima de manuseio (mW) | 500 | ||||||
| Temperatura de funcionamento ((°C) | -5~+75 | ||||||
| Temperatura de armazenamento ((°C) | -40 a 85 | ||||||
| Dimensão da embalagem ((mm) |
|
||||||

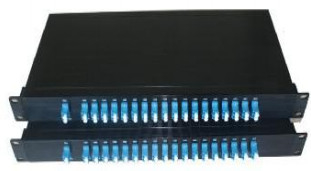

8 canais 100GHz DWDM MUX DEMUX Imagens:
