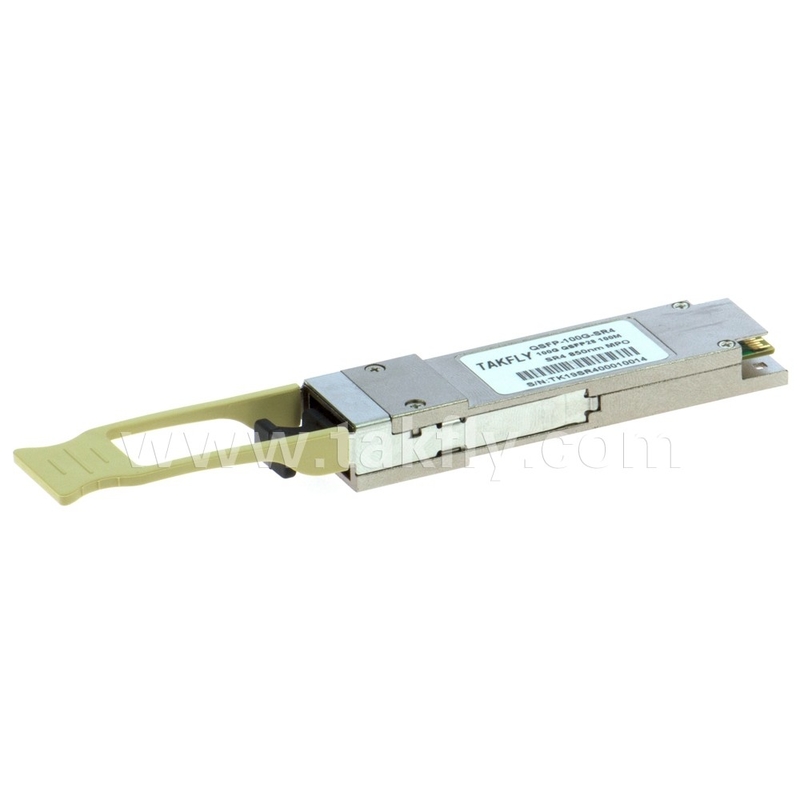

100Gbps QSFP28 SR4 850nm 100m MPO com Transceptor DDM Até 27.952 Gbps Taxa de dados por canal
Detalhes do produto:
| Lugar de origem: | Guangdong, shenzhen |
| Marca: | TAKFLY |
| Certificação: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número do modelo: | TKQS28-100G-SR4 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 Picanha |
|---|---|
| Preço: | US$0.01 ~ US$1200/PC |
| Tempo de entrega: | 3-7 dias úteis |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Informação detalhada |
|||
| Relação: | 50/50. | comprimento de onda do centro: | 1450nm |
|---|---|---|---|
| Perda de inserção: | ≤ 0,3 dB | Peso da embalagem: | 10G |
| Tipo de embalagem: | Fibra nua, tubo solto de 900 mm, cabo de 2 mm | Wavelegth: | 1310 nm |
| Alinhamento de Eixo: | Linha central lenta ou linha central rápida | Faixa de comprimento de onda: | 1310nm, 1550nm |
| Aplicação: | Sistemas de comunicação óptica | Relação do divisor: | 98/2 |
| Temperatura de armazenamento: | -40°C a +85°C | Número portuário: | 1X2 |
| Comprimento da fibra: | 1m | Fibras: | PM Corning fibra 980nm |
| Capacidade de manuseio de potência: | Alto Poder | ||
| Destacar: | 100M QSFP28 SR4 Transceptor,Transceptor QSFP28 SR4 de 100 Gbps,Transceptor QSFP28 SR4 de 850 nm |
||
Descrição de produto
- TKQS28-100G-SR4são projetados para uso em 100 gigabits por segundo links sobre fibra multimodo. Eles estão em conformidade com o QSFP28 MSA e IEEE 802.3BM
- A parte do transmissor óptico do transceptor incorpora um VCSEL de 4 canais (cavidade vertical Laser emissor de superfície) Array, um tampão de entrada de 4 canais e driver a laser, monitores de diagnóstico, blocos de controle e viés. Para controle do módulo, a interface de controle incorpora uma interface serial de dois fios dos sinais de relógio e dados. Monitores de diagnóstico para viés VCSEL, temperatura do módulo,tenergia óptica de resumo, Assim,Recebida energia óptica e tensão de alimentação são implementadas e os resultados estão disponíveis na interface TWS. Os limiares de alarme e aviso são estabelecidos para os atributos monitorados. Os sinalizadores são definidos e as interrupções geradas quando os atributos estão fora dos limites. Os sinalizadores também são definidos e as interrupções geradas para perda de sinal de entrada (LOS) e condições de falha do transmissor. Todos os sinalizadores estão travados e permanecerão definidos, mesmo que a condição que inicie a trava limpa e a operação fosse retomada. Todas as interrupções podem ser mascaradas e os sinalizadores são redefinidos lendo o registro de sinalizador apropriado. A saída óptica será reduzida para perda de sinal de entrada, a menos que o squelch esteja desativado. A detecção de falhas ou a desativação do canal através da interface TWS desativará o canal. As informações de status, alarme/aviso e falha estão disponíveis na interface TWS.
- A parte do receptor óptico do transceptor incorpora uma matriz de fotodiodos de 4 canais, uma matriz TIA de 4 canais, um buffer de saída de 4 canais, monitores de diagnóstico e blocos de controle e viés. Os monitores de diagnóstico para energia de entrada óptica são implementados e os resultados estão disponíveis na interface TWS. Os limiares de alarme e aviso são estabelecidos para os atributos monitorados. Os sinalizadores são definidos e as interrupções geradas quando os atributos estão fora dos limites. Os sinalizadores também são definidos e as interrupções geradas para perda de sinal de entrada óptica (LOS). Todos os sinalizadores estão travados e permanecerão definidos, mesmo que a condição que inicie o sinalizador limpe e a operação fosse retomada. Todas as interrupções podem ser mascaradas e os sinalizadores são redefinidos ao ler o registro de sinalizador apropriado. A saída elétrica irá se apagar para perda de sinal de entrada (a menos que o squelch esteja desativado) e a desativação do canal através da interface TWS. As informações de status e alarme/aviso estão disponíveis na interface TWS.
Características
ØAté 27.952 Gbps Taxa de dados por canal
ØComprimento máximo de link de links de 100m na fibra multimodo OM3
ØAlta confiabilidade 850NM VCSEL TECNOMONAL
ØEletricamente quente
ØDiagnóstico digital SFF-8436 Compatiante
ØCompatível com QSFP28 MSA
ØFaixa de temperatura operacional de caixa: 0°C a 70°C
ØDissipação de energia <2,5 w
Aplicações
ØData center
ØInfiniband QDR
ØCanal de fibra
Padrão
ØCompatível com IEEE 802.3 BM
ØCompacente com SFF-8436
ØROHS compatível.
Absoluto Máximo Classificações
|
Parâmetro |
Símbolo |
Min. |
TIPO. |
Máx. |
Unidade |
Observação |
|
Temperatura de armazenamento |
Ts |
-40 |
- |
85 |
ºC |
|
|
Umidade relativa |
RH |
5 |
- |
95 |
% |
|
|
Tensão da fonte de alimentação |
VCC |
-0.3 |
- |
4 |
V |
|
|
Tensão de entrada de sinal |
|
VCC-0.3 |
- |
VCC+0,3 |
V |
|
Condições operacionais recomendadas
|
Parâmetro |
Símbolo |
Min. |
TIPO. |
Máx. |
Unidade |
Observação |
|
Temperatura de operação de casos |
Tcase |
0 |
- |
70 |
ºC |
Sem fluxo de ar |
|
Tensão da fonte de alimentação |
VCC |
3.14 |
3.3 |
3.46 |
V |
|
|
Corrente da fonte de alimentação |
ICC |
- |
|
750 |
MA |
|
|
Taxa de dados |
Br |
|
25.78125 |
|
Gbps |
Cada canal |
|
Distância de transmissão |
TD |
|
- |
100 |
m |
OM3 Mmf |
Especificações elétricas
|
Parâmetro |
Símbolo |
Min |
TIPO |
Máx |
Unidade |
Note |
|
Tensão de fornecimento |
VCC |
3.14 |
3.3 |
3.46 |
V |
|
|
Corrente de fornecimento |
ICC |
|
|
750 |
MA |
|
|
Transmissor |
||||||
|
Impedância diferencial de entrada |
Rin |
|
100 |
|
Ω |
1 |
|
Giro de entrada de dados diferencial |
Vin, pp |
180 |
|
1000 |
MV |
|
|
Tolerância de tensão de entrada única |
Vint |
-0.3 |
|
4.0 |
V |
|
|
Receptor |
||||||
|
Giro de saída de dados diferenciais |
Vout, pp |
300 |
|
850 |
MV |
2 |
|
Tensão de saída única |
|
-0.3 |
|
4.0 |
V |
|
Notas:
1.Conectado diretamente aos pinos de entrada de dados TX. AC acoplado a partir de então.
2.Em terminação diferencial de 100 a ohms.
Características ópticas
|
Parâmetro |
Símbolo |
Min |
TIPO |
Máx |
Unidade |
Note |
|
Transmissor |
||||||
|
Comprimento de onda central |
λ0 |
840 |
|
860 |
nm |
|
|
Poder de lançamento médio cada pista |
|
-8.4 |
|
2.4 |
dbm |
|
|
Largura espectral (RMS) |
σ |
|
|
0,6 |
nm |
|
|
Razão de extinção óptica |
Er |
2 |
|
|
dB |
|
|
Penalidade de transmissor e dispersão a cada pista |
TDP |
|
|
4.3 |
dB |
|
|
Tolerância à perda de retorno óptico |
Orl |
|
|
12 |
dB |
|
|
Saída máscara ocular |
Em conformidade com o IEEE 802.3bm |
|
||||
|
Receptor |
||||||
|
Comprimento de onda do receptor |
λin |
840 |
|
860 |
nm |
|
|
Rx Sensibilidade por pista |
Rsens |
|
|
-10.3 |
dbm |
1 |
|
Poder de saturação de entrada (sobrecarga) |
Psat |
2.4 |
|
|
dbm |
|
|
Refletância do receptor |
Rr |
|
|
-12 |
dB |
|
Notas:
1.Medido com um PRBS 231-1 Padrão de teste, @25,78GB/S, BER <10-12.
Atribuição de pinos
Figura 1 --- Pin Fora do Bloco do Conector na placa do host
|
Alfinete |
Símbolo |
Nome/Descrição |
Note |
|
1 |
Gnd |
Terra do transmissor (Comum com o solo do receptor) |
1 |
|
2 |
Tx2n |
Entrada de dados invertida do transmissor |
|
|
3 |
TX2P |
Saída de dados não invertidos do transmissor |
|
|
4 |
Gnd |
Terra do transmissor (Comum com o solo do receptor) |
1 |
|
5 |
Tx4n |
Entrada de dados invertida do transmissor |
|
|
6 |
TX4P |
Saída de dados não invertidos do transmissor |
|
|
7 |
Gnd |
Terra do transmissor (Comum com o solo do receptor) |
1 |
|
8 |
Modsell |
Módulo Selecionar |
|
|
9 |
Resetl |
Redefinição do módulo |
|
|
10 |
Vccrx |
3.3V Receptor de fonte de alimentação |
2 |
|
11 |
SCL |
Relógio de interface serial de 2 fios |
|
|
12 |
SDA |
Dados de interface serial de 2 fios |
|
|
13 |
Gnd |
Terra do transmissor (Comum com o solo do receptor) |
|
|
14 |
Rx3p |
Receptor Saída de dados não invertidos |
|
|
15 |
Rx3n |
Saída de dados invertidos no receptor |
|
|
16 |
Gnd |
Terra do transmissor (Comum com o solo do receptor) |
1 |
|
17 |
Rx1p |
Receptor Saída de dados não invertidos |
|
|
18 |
Rx1n |
Saída de dados invertidos no receptor |
|
|
19 |
Gnd |
Terra do transmissor (Comum com o solo do receptor) |
1 |
|
20 |
Gnd |
Terra do transmissor (Comum com o solo do receptor) |
1 |
|
21 |
Rx2n |
Saída de dados invertidos no receptor |
|
|
22 |
Rx2p |
Receptor Saída de dados não invertidos |
|
|
23 |
Gnd |
Terra do transmissor (Comum com o solo do receptor) |
1 |
|
24 |
Rx4n |
Saída de dados invertidos no receptor |
1 |
|
25 |
Rx4p |
Receptor Saída de dados não invertidos |
|
|
26 |
Gnd |
Terra do transmissor (Comum com o solo do receptor) |
1 |
|
27 |
Modprsl |
Módulo presente |
|
|
28 |
Intl |
Interromper |
|
|
29 |
Vcctx |
Transmissor de fonte de alimentação 3.3V |
2 |
|
30 |
VCC1 |
3,3V Fonte de alimentação |
2 |
|
31 |
LPMode |
Modo de baixa potência, Assim,não conectar |
|
|
32 |
Gnd |
Terra do transmissor (Comum com o solo do receptor) |
1 |
|
33 |
TX3P |
Entrada de dados não invertida do transmissor |
|
|
34 |
TX3N |
Saída de dados invertidos do transmissor |
|
|
35 |
Gnd |
Terra do transmissor (Comum com o solo do receptor) |
1 |
|
36 |
TX1P |
Entrada de dados não invertida do transmissor |
|
|
37 |
Tx1n |
Saída de dados invertidos do transmissor |
|
|
38 |
Gnd |
Terra do transmissor (Comum com o solo do receptor) |
1 |
Notas:
1.GND é o símbolo de sinal e fornecimento (potência) comum para os módulos QSFP28. Todos são comuns no módulo QSFP28 e todas as tensões do módulo são referenciadas a esse potencial, a menos que indicado de outra forma. Conecte -os diretamente ao plano de aterramento comum da placa host.
2.VCCRX, VCC1 e VCCTX são os fornecedores de alimentação de recebimento e transmissão e devem ser aplicados simultaneamente. A filtragem de fonte de alimentação da placa do host recomendada é mostrada abaixo. VCC RX, VCC1 e VCC TX podem ser conectados internamente no módulo transceptor QSFP28 em qualquer combinação. Os pinos do conector são classificados para uma corrente máxima de 500mA
Funções de diagnóstico digital
TKQS28-100G-SR4 Suporte o protocolo de comunicação serial de 2 fios, conforme definido no QSFP28 MSA.,cHich permite acesso em tempo real aos seguintes parâmetros operacionais
ŸTemperatura do transceptor
ŸCorrente do viés do laser
ŸPotência óptica transmitida
ŸRecebido energia óptica
ŸTensão de fornecimento do transceptor
Ele também fornece um sistema sofisticado de sinalizadores de alarme e aviso, que pode ser usado para alertar os usuários finais quando parâmetros operacionais específicos estão fora de uma faixa normal de fábrica.
As informações operacionais e de diagnóstico são monitoradas e relatadas por um controlador de transceptor de diagnóstico digital dentro do transceptor, que é acessado através da interface serial de dois fios. Quando o protocolo serial é ativado, o sinal de relógio serial (pino SCL) é gerado pelo host. Os dados positivos de bordas relógios noQSFP28Transceptor para os segmentos de seu mapa de memória que não são protegidos por gravação.
Os dados negativos de relógios relógios doQSFP28transceptor. O sinal de dados serial (pino SDA) é bidirecional para transferência de dados serial. O host usa o SDA em conjunto com o SCL para marcar o início e o final da ativação do protocolo serial. As memórias são organizadas como uma série de palavras de dados de 8 bits que podem ser abordadas individual ou sequencialmente. A interface serial de 2 fios fornece acesso seqüencial ou aleatório aos parâmetros de 8 bits, endereçados de 00h ao endereço máximo da memória.
Esta cláusula define o mapa de memória para transceptor de QSFP28 usado para ID em série, monitoramento digital e determinadas funções de controle. A interface é obrigatória para todos os dispositivos QSFP28. O mapa de memória foi alterado para acomodar 4 canais ópticos e limitar o espaço de memória necessário.A estrutura da memória é mostrada emFigura 2 -qsfp28 Mapa de memória.O espaço de memória é organizado em um espaço de endereço inferior e único, de 128 bytes e várias páginas de espaço de endereço superior. Essa estrutura permite acesso oportuno a endereços na página inferior, por exemplo, sinalizadores e monitores de interrupção. Menos entradas críticas de tempo, por exemplo, informações de identificação serial e configurações de limite, estão disponíveis com a função Selecionar página. A estrutura também fornece expansão de endereço adicionando páginas superiores adicionais, conforme necessário. Por exemplo, emFigura 2As páginas superiores 01 e 02 são opcionais. Página superior 01 Permite a implementação do aplicativo Selecione a tabela e a página superior 02 fornece espaço de leitura/gravação do usuário. A página inferior e as páginas superiores 00 e 03 são sempre implementadas. O endereço de interface usado é a0xh e é usado principalmente para dados críticos de tempo, como o manuseio de interrupções emOrdem para ativar uma “leitura única” para todos os dados relacionados a uma situação de interrupção. Após uma interrupção, Intl, foi Afirmada, o host pode ler o campo de sinalizador para determinar o canal e o tipo de sinalizador efetuado.
Para informações mais detalhadas, incluindo definições de mapa de memória, consulte oQSFP28Especificação MSA.
Figura 2-Mapa de memória qsfp28
Mapa de memória inferior
Os 128 bytes inferiores do espaço de endereço de barramento serial de 2 fios, consulteTabela 1,é usado para acessar uma variedade de
medições e funções de diagnóstico, um conjunto de funções de controle e um meio de selecionar qual dos vários As páginas do mapa de memória superior são acessadas nas leituras subsequentes. Esta parte do espaço de endereço é sempre diretamente endereçável e, portanto, é escolhido para monitorar e controlar funções que podem precisar ser repetidamente acessado. A definição deeuO campo do dentista é o mesmo da página 00h byte 128.
Tabela 1-Mapa de memória inferior
|
Endereço de byte Endereço de endereço de byte |
Descrição |
Tipo |
|
0 |
Identificador (1 byte) |
Somente leitura |
|
1-2 |
Status (2 bytes) |
Somente leitura |
|
3-21 |
Bandeiras de interrupção (19 bytes) |
Somente leitura |
|
22-33 |
Monitores do módulo (12 bytes) |
Somente leitura |
|
34-81 |
Monitores de canal (48 bytes) |
Somente leitura |
|
82-85 |
Reservado (4 bytes) |
Somente leitura |
|
86-97 |
Controle (12 bytes) |
Leia/escreva |
|
98-99 |
Reservado (2 bytes) |
Leia/escreva |
|
100-106 |
Máscaras e máscaras de canal (7 bytes) |
Leia/escreva |
|
107-118 |
Reservado (12 bytes) |
Leia/escreva |
|
119-122 |
Área de entrada de alteração de senha (opcional) (4 bytes) |
Leia/escreva |
|
123-126 |
Área de entrada de senha (opcional) (4 bytes) |
Leia/escreva |
|
127 |
Página selecione byte |
Leia/escreva |
Bits de indicador de status
Os indicadores de status são definidos na Tabela 2.
Tabela 2-Indicadores de status
|
Byte |
Pedaço |
Nome |
Descrição |
|
1 |
Todos |
Reservado |
|
|
2 |
7 |
Reservado |
|
|
|
6 |
Reservado |
|
|
|
5 |
Reservado |
|
|
|
4 |
Reservado |
|
|
|
3 |
Reservado |
|
|
|
2 |
Reservado |
|
|
|
1 |
Intl |
Estado digital do pino de saída INTL de interrupção. |
|
|
0 |
Data_not_ready |
Indica que o transceptor ainda não alcançou a energia e os dados de monitoramento não estão prontos. O bit permanece alto até que os dados estejam prontos para serem lidos, quando o dispositivo define um pouco baixo. |
Sinalizadores de interrupção
Uma parte do mapa de memória (bytes 3 a 21), forma um campo de sinalizador. Nesse campo, é relatado o status da falha de LOS e TX, bem como alarmes e avisos para os vários itens monitorados. Para operação normal e estado padrão, os bits nesse campo têm o valor de 0b. Para as condições definidas de LOS, falha TX, alarmes e avisos de módulo e canal, o bit ou bits apropriado é definido, valor = 1b. Uma vez afirmado, os bits permaneceram definidos (travados) até que seja limpa por uma operação de leitura que inclui o bit afetado ou redefinido pelo pino de redefinição. Os sinalizadores de interrupção de status do canal são definidos emTabela 3.
Tabela 3 - Sinalizadores de interrupção do status do canal
|
Byte |
Pedaço |
Nome |
Descrição |
|
3 |
7 |
L-TX4 LOS |
Indicador TX LOS travado, canal 4 (não suporte) |
|
|
6 |
L-TX3 LOS |
Indicador TX LOS travado, canal 3 (não suporte) |
|
|
5 |
L-TX2 LOS |
Indicador TX LOS travado, canal 2 (não suporte) |
|
|
4 |
L-TX1 LOS |
Indicador TX LOS travado, canal 1 (não suporte) |
|
|
3 |
L-RX4 LOS |
Indicador RX LOS travado, canal 4 |
|
|
2 |
L-RX3 LOS |
Indicador Rx Los travado, canal 3 |
|
|
1 |
L-RX2 LOS |
Indicador RX LOS travado, canal 2 |
|
|
0 |
L-RX1 LOS |
Indicador RX LOS travado, canal 1 |
|
4 |
7-4 |
Reservado |
|
|
|
3 |
Falha L-TX4 |
Indicador de falha TX travado, canal 4 |
|
|
2 |
Falha L-TX3 |
Indicador de falha TX travado, canal 3 |
|
|
1 |
Falha l-tx2 |
Indicador de falha TX travado, canal 2 |
|
|
0 |
Falha L-TX1 |
Indicador de falha TX travado, canal 1 |
|
5 |
Todos |
Reservado |
|
Os sinalizadores de interrupção do monitor do módulo estão definidos na Tabela 4.
Tabela 4-MONITOR DE MODULO Sinalizadores de interrupção
|
Byte |
Pedaço |
Nome |
Descrição |
|
6 |
7 |
L-TEMP Almo alto |
Alarme de alta temperatura travado |
|
|
6 |
L-TEMP Baixo alarme |
Alarme de baixa temperatura travado |
|
|
5 |
Aviso alto de L-Temp |
Aviso de alta temperatura travada |
|
|
4 |
L-TEMP Baixo aviso |
Aviso de baixa temperatura travado |
|
|
3-0 |
Reservado |
|
|
7 |
7 |
L-VCC Almo alto |
Alarme de tensão de alta oferta travada |
|
|
6 |
L-VCC Baixo alarme |
Alarme de tensão de baixa oferta trava |
|
|
5 |
L-VCC Alto alerta |
Aviso de tensão de alta oferta travada |
|
|
4 |
L-VCC baixo aviso |
Aviso de tensão de baixa oferta travada |
|
|
3-0 |
Reservado |
|
|
8 |
Todos |
Reservado |
|
Os sinalizadores de interrupção do monitor de canal são definidos na Tabela 5
Tabela 5-Monitor de canal sinalizadores de interrupção
|
Byte |
Pedaço |
Nome |
Descrição |
|
9 |
7 |
Alarme de alta potência l-rx1 |
Alarme de energia RX de alta rx travada, canal 1 |
|
|
6 |
LOBRELA DE LOBRE LOBRE |
Alarme de potência RX de baixo RX travado, canal 1 |
|
|
5 |
Aviso de alta potência l-rx1 |
Aviso de energia RX High RX, canal 1 |
|
|
4 |
Power L-RX1 Aviso baixo |
Aviso de potência com baixo rx travada, canal 1 |
|
|
3 |
Alarme de alta potência l-rx2 |
Alarme de energia RX de alta rx travada, canal 2 |
|
|
2 |
LONAGEM LOBRE |
Alarme de potência RX de baixa trava, canal 2 |
|
|
1 |
Aviso de alta potência l-rx2 |
Aviso de energia RX High Rx, canal 2 |
|
|
0 |
Power L-Rx2 Baixo aviso |
Aviso de potência de baixo RX travado, canal 2 |
|
10 |
7 |
Alarme de alta potência l-rx3 |
Alarme de energia RX de alta rx, canal 3 |
|
|
6 |
Lar alarme de baixa potência L-RX3 |
Alarme de potência RX de baixa trava, canal 3 |
|
|
5 |
L-RX3 Power High Aviso |
Aviso de energia RX High Rx, canal 3 |
|
|
4 |
Power L-Rx3 Baixo aviso |
Aviso de potência de baixo RX travado, canal 3 |
|
|
3 |
Alarme de alta potência l-rx4 |
Alarme de energia RX de alta rx travada, canal 4 |
|
|
2 |
LOBRADA DE LOBRE |
Alarme de potência RX de baixo RX, canal 4 |
|
|
1 |
L-RX4 Power High Aviso |
Aviso de energia RX High Rx, canal 4 |
|
|
0 |
Power L-Rx4 Aviso baixo |
Aviso de potência de baixo RX travado, canal 4 |
|
11 |
7 |
L-TX1 Bias Alto Almo |
Alarme de viés de alto TX travado, canal 1 |
|
|
6 |
Viés L-Tx1 Alarme baixo |
Alarme de viés de baixo TX travado, canal 1 |
|
|
5 |
L-TX1 BIRS AVISO |
Aviso de Viés TX High TX travado, Canal 1 |
|
|
4 |
L-TX1 BIDADE AVISO |
Aviso de viés de baixo TX travado, canal 1 |
|
|
3 |
L-TX2 BEIs Almo alto |
Alarme de viés TX High TX travado, canal 2 |
|
|
2 |
L-TX2 BIDES Alarme baixo |
Alarme de viés de baixo TX travado, canal 2 |
|
|
1 |
L-TX2 BIRS AVISO |
Aviso de viés de alto TX travado, canal 2 |
|
|
0 |
L-TX2 BIDADE AVISO |
Aviso de viés de baixo TX travado, canal 2 |
|
12 |
7 |
L-TX3 Bias Alto Almo |
Alarme de viés TX High TX travado, canal 3 |
|
|
6 |
L-TX3 Viés baixo alarme |
Alarme de viés de baixo TX travado, canal 3 |
|
|
5 |
L-TX3 BIRS AVISO |
Aviso de Viés TX High TX, canal 3 |
|
|
4 |
L-TX3 Viés baixo aviso |
Aviso de viés de baixo TX travado, canal 3 |
|
|
3 |
L-TX4 Viés alto alarme |
Alarme de viés TX High TX, canal 4 |
|
|
2 |
Viés L-TX4 Baixo alarme |
Alarme de viés de baixo TX travado, canal 4 |
|
|
1 |
L-TX4 BIRS AVISO |
Aviso de Viés TX High TX, canal 4 |
|
|
0 |
L-TX4 Viés baixo aviso |
Aviso de viés de baixo TX travado, canal 4 |
|
13 |
7 |
L-TX1 Power High Alarm |
Alarme de energia TX de alta trava, canal 1 |
|
|
6 |
L-TX1 Power Baixo alarme |
Alarme de potência TX de baixa trava, canal 1 |
|
|
5 |
L-TX1 Power High Aviso |
Aviso de energia TX High TX, canal 1 |
|
|
4 |
L-TX1 Power baixo aviso |
Aviso de potência TX de baixo TX, canal 1 |
|
|
3 |
L-TX2 Power High Alarm |
Alarme de energia TX de alta trava, canal 2 |
|
|
2 |
L-TX2 Power Baixo alarme |
Alarme de potência TX de baixa trava, canal 2 |
|
|
1 |
L-TX2 Power High Aviso |
Aviso de energia TX High TX, canal 2 |
|
|
0 |
L-TX2 Power baixo aviso |
Aviso de potência TX Baixa TX, canal 2 |
|
14 |
7 |
L-TX3 Power High Alarm |
Alarme de energia TX de alta trava, canal 3 |
|
|
6 |
L-TX3 Power Baixo alarme |
Alarme de potência TX de baixa trava, canal 3 |
|
|
5 |
L-TX31 Power High Aviso |
Aviso de energia TX High TX, canal 3 |
|
|
4 |
L-TX3 Power baixo aviso |
Aviso de potência TX Baixa TX, canal 3 |
|
|
3 |
L-TX4 Power High Alarm |
Alarme de potência TX High TX, canal 4 |
|
|
2 |
L-TX4 Power Baixo alarme |
Alarme de potência TX de baixa trava, canal 4 |
|
|
1 |
L-TX4 Power High Aviso |
Aviso de energia TX High TX, canal 4 |
|
|
0 |
L-TX4 Power baixo aviso |
Aviso de potência TX Baixa TX, canal 4 |
|
15-16 |
Todos |
Reservado |
Bandeiras de monitor de canal reservado, defina 4 |
|
17-18 |
Todos |
Reservado |
Bandeiras de monitor de canal reservado, defina 5 |
|
19-20 |
Todos |
Reservado |
Bandeiras de monitor de canal reservado, defina 6 |
|
21 |
Todos |
Reservado |
|
Monitores do módulo
O monitoramento em tempo real do módulo QSFP28 inclui temperatura do transceptor, tensão de alimentação do transceptor e monitoramento para cada canal de transmissão e recebimento. Os parâmetros medidos são relatados em campos de dados de 16 bits, ou seja, dois bytes concatenados. Estes são mostrados emTabela 6.
Tabela 6-Valores de monitoramento do módulo
|
Byte |
Pedaço |
Nome |
Descrição |
|
22 |
Todos |
Temperatura msb |
Temperatura do módulo medido internamente |
|
23 |
Todos |
Temperatura LSB |
|
|
24-25 |
Todos |
Reservado |
|
|
26 |
Todos |
Tensão de fornecimento msb |
Tensão de suprimento de módulo medido internamente |
|
27 |
Todos |
Tensão de fornecimento LSB |
|
|
28-33 |
Todos |
Reservado |
|
Monitoramento do canal
O monitoramento do canal em tempo real é para cada canal de transmissão e recebimento e inclui energia de entrada óptica, Assim,Corrente do viés TX e potência de saída TX. As medições são calibradas sobre a temperatura e a tensão de operação especificadas do fornecedor e devem ser interpretadas conforme definido abaixo. Os valores do limite de alerta e alerta devem ser interpretados da mesma maneira que dados em tempo real de 16 bits. A Tabela 7 define o monitoramento do canal.
Tabela 7-Valores de monitoramento de canal
|
Byte |
Pedaço |
Nome |
Descrição |
|
34 |
Todos |
RX1 Power MSB |
Poder de entrada RX medido internamente, canal 1 |
|
35 |
Todos |
RX1 Power LSB |
|
|
36 |
Todos |
RX2 Power MSB |
Poder de entrada RX medido internamente, canal 2 |
|
37 |
Todos |
RX2 Power LSB |
|
|
38 |
Todos |
RX3 Power MSB |
Poder de entrada RX medido internamente, canal 3 |
|
39 |
Todos |
RX3 Power LSB |
|
|
40 |
Todos |
RX4 Power MSB |
Poder de entrada RX medido internamente, canal 4 |
|
41 |
Todos |
Rx4 Power LSB |
|
|
42 |
Todos |
TX1 Viés MSB |
Viés TX medido internamente, Canal 1 |
|
43 |
Todos |
TX1 Viés LSB |
|
|
44 |
Todos |
TX2 BIAS MSB |
Viés TX medido internamente, Canal 2 |
|
45 |
Todos |
TX2 Viés LSB |
|
|
46 |
Todos |
TX3 Viés MSB |
Viés TX medido internamente, canal 3 |
|
47 |
Todos |
TX3 Viés LSB |
|
|
48 |
Todos |
TX4 Viés MSB |
Viés TX medido internamente, Canal 4 |
|
49 |
Todos |
TX4 Viés LSB |
|
|
50 |
Todos |
TX1 Power MSB |
Poder de saída TX medido internamente, canal 1 |
|
51 |
Todos |
TX1 Power LSB |
|
|
52 |
Todos |
TX2 Power MSB |
Poder de saída TX medido internamente, canal 2 |
|
53 |
Todos |
TX2 Power LSB |
|
|
54 |
Todos |
TX3 Power MSB |
Poder de saída TX medido internamente, canal 3 |
|
55 |
Todos |
TX3 Power LSB |
|
|
56 |
Todos |
TX4 Power MSB |
Poder de saída TX medido internamente, canal 4 |
|
57 |
Todos |
TX4 Power LSB |
|
|
58-65 |
|
|
Conjunto de monitor de canal reservado 4 |
|
66-73 |
|
|
Conjunto de monitor de canal reservado 5 |
|
74-81 |
|
|
Conjunto de monitor de canal reservado 6 |
Controle bytes
Os bytes de controle estão definidos na Tabela 8.
Tabela 8-Controle bytes
|
Byte |
Pedaço |
Nome |
Descrição |
|
86 |
7-4 |
Reservado |
|
|
|
3 |
Tx4_disable |
Ler/gravação bit que permite o software desativar os transmissores |
|
|
2 |
Tx3_disable |
Ler/gravação bit que permite o software desativar os transmissores |
|
|
1 |
Tx2_disable |
Ler/gravação bit que permite o software desativar os transmissores |
|
|
0 |
Tx1_disable |
Ler/gravação bit que permite o software desativar os transmissores |
|
87 |
7 |
Rx4_rate_select |
Taxa de software Seleciona, RX Channel 4 MSB |
|
|
6 |
Rx4_rate_select |
Taxa de software Seleciona, RX Channel 4 LSB |
|
|
5 |
Rx3_rate_select |
Taxa de software Seleciona, RX Channel 3 MSB |
|
|
4 |
Rx3_rate_select |
Taxa de software Seleciona, RX Channel 3 LSB |
|
|
3 |
Rx2_rate_select |
Taxa de software Seleciona, RX Channel 2 MSB |
|
|
2 |
Rx2_rate_select |
Taxa de software Selecione, RX Channel 2 LSB |
|
|
1 |
Rx1_rate_select |
Taxa de software Seleciona, RX Channel 1 MSB |
|
|
0 |
Rx1_rate_select |
Taxa de software Seleciona, RX Channel 1 LSB |
|
88 |
7 |
Tx4_rate_select |
Taxa de software Seleciona, TX Channel 4 MSB (não suporte) |
|
|
6 |
Tx4_rate_select |
Taxa de software Seleciona, TX Channel 4 LSB (não suporte) |
|
|
5 |
Tx3_rate_select |
Taxa de software Seleciona, TX Channel 3 MSB (não suporte) |
|
|
4 |
Tx3_rate_select |
Taxa de software Seleciona, TX Channel 3 LSB (não suporte) |
|
|
3 |
Tx2_rate_select |
Taxa de software Seleciona, TX Channel 2 MSB (não suporte) |
|
|
2 |
Tx2_rate_select |
Taxa de software Seleciona, TX Channel 2 LSB (não suporte) |
|
|
1 |
Tx1_rate_select |
Taxa de software Seleciona, TX Channel 1 MSB (não suporte) |
|
|
0 |
Tx1_rate_select |
Taxa de software Seleciona, TX Channel 1 LSB (não suporte) |
|
89 |
Todos |
Rx4_application_select |
Aplicativo de software Selecione por SFF-8079, RX Channel 4 |
|
90 |
Todos |
Rx3_application_select |
Aplicativo de software Selecione por SFF-8079, RX Channel 3 |
|
91 |
Todos |
Rx2_application_select |
Aplicativo de software Selecione por SFF-8079, RX Channel 2 |
|
92 |
Todos |
Rx1_application_select |
Aplicativo de software Selecione por SFF-8079, RX Channel 1 |
|
93 |
2-7 |
Reservado |
|
|
|
1 |
Power_set |
Definir energia para baixo modo de energia. Padrão 0. |
|
|
0 |
Power_over-ride |
Substituir o sinal LPMode Configurando o modo de energia com software. |
|
94 |
Todos |
Tx4_application_select |
Aplicativo de software Selecione por SFF-8079, TX Channel 4 (não suporte) |
|
95 |
Todos |
Tx3_application_select |
Aplicativo de software Selecione por SFF-8079, TX Channel 3 (não suporte) |
|
96 |
Todos |
Tx2_application_select |
Aplicativo de software Selecione por SFF-8079, TX Channel 2 (não suporte) |
|
97 |
Todos |
Tx1_application_select |
Aplicativo de software Selecione por SFF-8079, TX Channel 1 (não suporte) |
|
98-99 |
Todos |
Reservado |
|
Host - Bloco de interface transceptor
Dimensões de esboço
Dimensões de esboço
|
Recurso |
Referência |
Desempenho |
|
Descarga eletrostática (Esd) |
IEC/EN 61000-4-2 |
Compatível com padrões |
|
Interferência eletromagnética (EMI) |
FCC Parte 15 Classe B EN 55022 Classe B (CISPR 22A) |
Compatível com padrões |
|
Segurança ocular a laser |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 |
Produto a laser classe 1 |
|
Reconhecimento de componentes |
IEC/EN 60950, ul |
Compatível com padrões |
|
Rohs |
2002/95/EC |
Compatível com padrões |
|
Emc |
En61000-3 |
Compatível com padrões |
