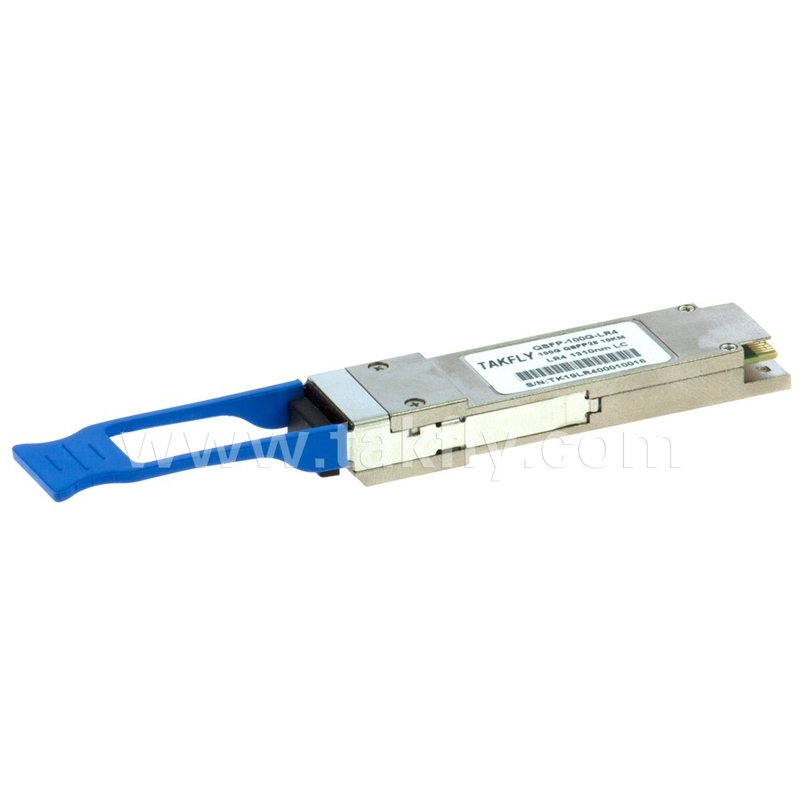

100Gbps do lado do cliente 10KM QSFP28 LR4 com transceptor DDM Fibra de alta potência comprimento de 1m Conexões de telecomunicações

Características

ØHot Pluggable QSFP28 MSA FORMA FORMA

ØCompatível comIEEE 802.3BA 100GBASE-LR4

ØSuporta uma taxa de bits agregados de 103,1 GB/s

ØAté 10 km de alcance para G.652 SMF

ØFonte de alimentação única +3,3V

ØTemperatura do caso operacional:0 ~ 70℃

ØTransmissor: LAN WDM EML Tosa (1295,56, 1300.05, 1304.58, 1309.14nm)

ØReceptor: 4x25gb/sALFINETERosa

Ø4x28gInterface serial elétrica (CEI-28G-VSR)

ØConsumo máximo de energia 4.0W

ØReceptáculo Duplex LC

Aplicações

ØLinks Ethernet 100GBASE-LR4

ØInterconexões de QDR e DDR Infiniband

ØConexões de telecomunicações de 100g do lado do cliente

Descrição

Este produto é um módulo transceptor de 100 GB/S projetado para aplicações de comunicação óptica compatíveis com 100gbase-LR4 do padrão IEEE P802.3BA. O módulo converte 4 canais de entrada de dados elétricos de 25 GB/S em 4 canais de sinais ópticos WDM da LAN e, em seguida, multiplica -os em um único canal para transmissão óptica de 100 GB/s. Reversamente no lado do receptor, o módulo desmultiplex uma entrada óptica de 100 GB/S em 4 canais de sinais ópticos WDM da LAN e depois os converte em 4 canais de saída de dados elétricos.

Os comprimentos de onda centrais dos canais WDM de 4 LAN são 1295,56, 1300.05, 1304.58 e 1309,14 nm como membros da grade de comprimento de onda da LAN WDM definida em IEEE 802.3BA.OAlto desempenho LAN LAN WDM EA-DFB Transmissores e receptores de pinos de alta sensibilidade proporcionam desempenho superior para aplicações Ethernet 100gabit de até 10 km de links e compatíveis com a interface óptica com a cláusula IEEE802.3BA 88 100GBASE-LR4 requisitos.

O produto foi projetado com fator de forma, conexão óptica/elétrica e interface de diagnóstico digital De acordo com o Contrato QSFP+ Multi-Source (MSA). Ele foi projetado para atender às mais duras condições operacionais externas, incluindo temperatura, umidade e interferência de EMI.

Descrição funcional

O módulo transceptor recebe 4 canais de dados elétricos de 25 GB/S, que são processados ​​por um IC de relógio de 4 canais e CDR (CDR) que reformula e reduz o jitter de cada sinal elétrico. Posteriormente, cada um dos 4 Driver de laser EML converte um dos 4 canais de sinais elétricos em um sinal óptico que é transmitido de um dos 4 lasers EML resfriados que são embalados na submontagem óptica do transmissor (TOSA). Cada laser inicia o sinal óptico no comprimento de onda específico especificado nos requisitos IEEE802.3BA 100GBASE-LR4. Esses sinais ópticos de 4 faixas serão multiplexados opticamente em uma única fibra por um MUX WDM óptico de 4 a 1. A potência de saída óptica de cada canal é mantida constante por um circuito automático de controle de energia (APC). A saída do transmissor pode ser desligada pelo sinal de hardware TX_DIS e/ou interface serial de 2 fios.

O receptor recebe sinais ópticos WDM de 4 faixas. Os sinais ópticos são desmultiplexados por um Demux óptico de 1 a 4 e cada um dos 4 canais resultantes de sinais ópticos é alimentado em um dos 4 receptores que são empacotados na submontagem óptica do receptor (ROSA). Cada receptor converte o sinal óptico em um sinal elétrico. Os sinais elétricos regenerados são retimados e desbotados e amplificados pela porção RX do CDR de 4 canais. Os sinais elétricos de saída de 4 faixas retimados são compatíveis com os requisitos da interface IEEE CAUI-4. Além disso, cada sinal óptico recebido é monitorado pela seção DOM. O valor monitorado é relatado através da interface serial de 2 fios. Se um ou mais sinal óptico recebido for mais fraco que o nível limite, o alarme de hardware rx_los será acionado.

Uma fonte de alimentação única +3,3V é necessária para ligar este produto. Os pinos da fonte de alimentação VCCTX e VCCRX estão conectados internamente e devem ser aplicados simultaneamente. De acordo com as especificações da MSA, o módulo oferece 7 pinos de controle de hardware de baixa velocidade (incluindo a interface serial de 2 fios): Modsell, SCL, SDA, Resetl, LPMode, ModPRSL e INTL.

O módulo Select (ModSell) é um pino de entrada. Quando mantido baixo pelo host, este produto responde aos comandos de comunicação serial de dois fios. O ModSell permite que o uso deste produto em um único barramento de interface de dois fios-linhas individuais de modsell devem ser usadas.

Relógio serial (SCL) e dados seriais (SDA) são necessários para a interface de comunicação de barramento serial de 2 fios e permitem que o host acesse o mapa de memória QSFP28.

O pino de redefinição permite uma redefinição completa, retornando as configurações ao seu estado padrão, quando um nível baixo no pino de redefinição é mantido por mais tempo que o comprimento mínimo do pulso. Durante a execução de uma redefinição, o host desconsiderará todos os bits de status até que indique uma conclusão da interrupção de redefinição. O produto indica isso publicando um sinal INTL (interrupção) com o bit Data_Not_Ready negado no mapa de memória. Observe que, na energia (incluindo a inserção a quente), o módulo deve publicar esta conclusão da interrupção de redefinição sem exigir uma redefinição.

O pino de baixo modo de potência (LPMode) é usado para definir o consumo máximo de energia para o produto, a fim de proteger os hosts que não são capazes de resfriar os módulos de potência mais alta, caso esses módulos sejam inserido acidentalmente.

O módulo presente (MODPRSL) é um sinal local da placa host que, na ausência de um produto, é normalmente puxada para o VCC do host. Quando o produto é inserido no conector, ele completa o caminho para aterrar um resistor na placa do host e afirma o sinal. O MODPRSL então indica seu presente definindo o MODPRSL para um estado "baixo".

Interrupção (INTL) é um pino de saída. "Low" indica uma possível falha operacional ou um status crítico para o sistema host. O host identifica a fonte da interrupção usando a interface serial de 2 fios. O pino INTL é uma saída de colecionador aberto e deve ser puxado para a tensão VCC do host na placa host.

Diagrama de blocos do transceptor

Figura 1. Bloco de transceptorDiagrama

Atribuição e descrição do pino

Figura 2. Compatível com MSA Conector
