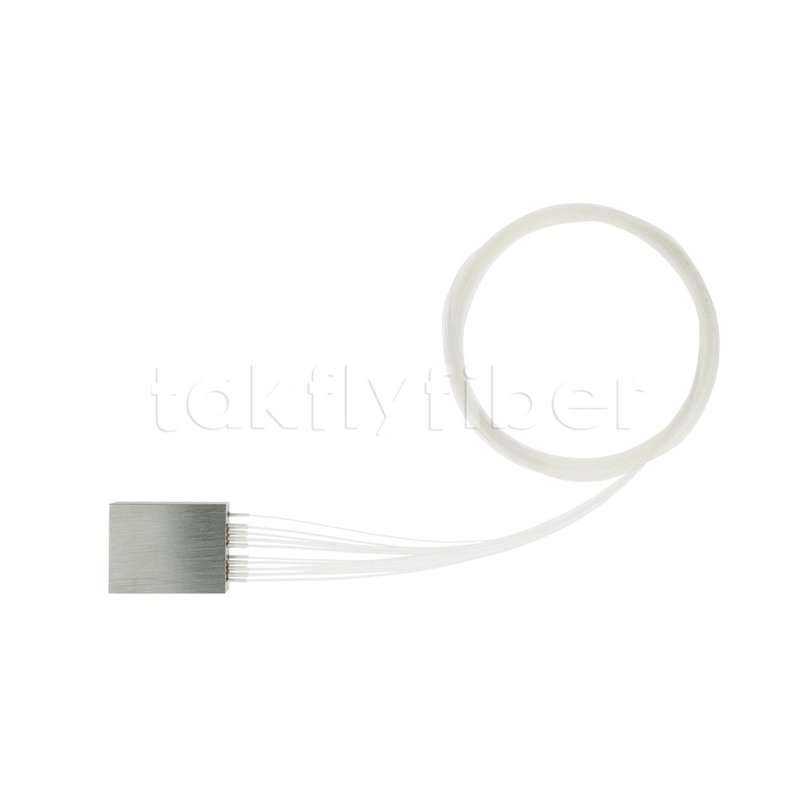

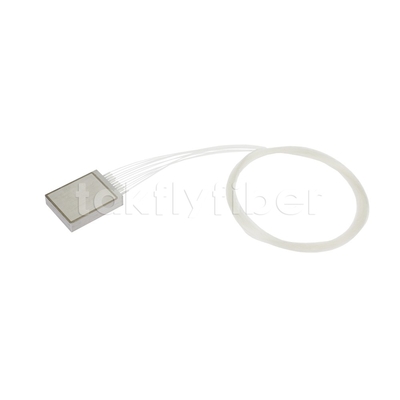

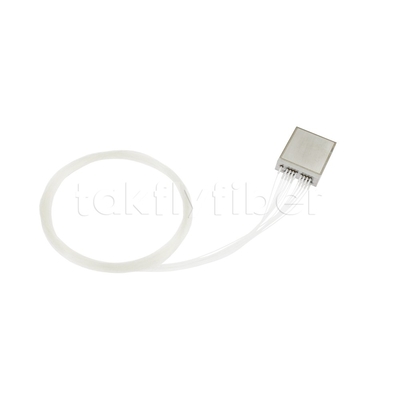

Módulo DWDM ultracompacto de tipo industrial 16CH
Detalhes do produto:
| Marca: | DF/TAKFLY/OEM |
| Certificação: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número do modelo: | TK-DWDM-16CH-ULC |
| Document: | Takfly Product Catalogue.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | 899.99 |
| Detalhes da embalagem: | caixa interna + caixa |
| Tempo de entrega: | 7-9 dias de trabalho |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 200pcs pela semana |
|
Informação detalhada |
|||
| Número de canal: | 16 | Comprimentos de onda do centro do canal: | UIT |
|---|---|---|---|
| Perda de inserção de Mux ou Demux: | ≤ 2,5 dB | Isolamento adjacente: | ≥30dB |
| Isolamento Não adjacente: | ≥ 40 dB | Perda dependente da polarização: | ≤0.4dB |
| Perda de retorno: | ≥45dB | Dimensão: | 30x23x6,5 mm |
| Temperatura de funcionamento: | -40~ +85℃ | ||
Descrição de produto
Módulo DWDM ultracompacto de tipo industrial 16CH
O departamento de I&D da Takfly desenvolveu um DWDM de tipo industrial ultra compacto,que se baseia numa tecnologia de filtro de película fina (TFF) bem desenvolvida e utiliza um método de integração micro-óptica de espaço livre ultra-compactoO dispositivo pode funcionar numa ampla gama de temperaturas e tem um desempenho extraordinário, o que poderia satisfazer os requisitos dos padrões da indústria.
Características
1- Perda de inserção ultra-baixa.
2TFF Tecnologia do espaço livre
3Modulo passivo, sem necessidade de energia elétrica
4Temperaturas de funcionamento estáveis
5. Combinação de Bandas personalizadas
Aplicações
1.DWDM híbrido através de redes CWDM
2Portos de expansão para o aumento da largura de banda futura
3. Redes 5G
Código do produto
|
Ponto Número |
Cliente Parte Número |
Optica do Futuro Parte Número |
Descrição |
|
1 |
NA |
NA |
16CH DWDM Módulo,UIT, 100GHzG657A2, Fibras 900Um... solto tubo,-40~+85°C,FC/APC |
Especificações
2.1 16CH 100 GHz MUX&DEMUX Especificações DWDM
|
Parâmetros |
Especificações |
Unidade |
|
|
Canal Número |
16 |
CH |
|
|
Comprimentos de onda do centro do canal (nm) |
UIT |
|
|
|
Canal Banda de passagem(0.5dB) |
λc ± 0.11 |
nm |
|
|
Mux ou Demux Inserção Perda |
≤ 2.5 |
dB |
|
|
Isolamento |
Adjacente |
≥ 30 |
dB |
|
Não adjacentes |
≥ 40 |
dB |
|
|
Polarização Dependente Perda |
≤ 0.4 |
dB |
|
Ripple |
≤ 0.5 |
dB |
|
Retorno Perda |
≥ 45 |
dB |
|
Dimensão |
30x23x6.5 |
mm |
|
Fibras Tipo |
G657A2 Fibras, 900Um... chapéu |
|
|
Fibras Duração |
>1 |
M |
|
Conector |
FC/APC |
|
|
Temperatura de funcionamento |
- 40 + 85 |
.C |
|
Temperatura de armazenamento |
- 40 ~ + 85 |
.C |
Observação: O anterior Parâmetros sem ligaçãoou, Par de Conector perdas é 0.25 dB
