Multiplexador denso de divisão de comprimento de onda de 8 canais 100GHz
Detalhes do produto:
| Lugar de origem: | China, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificação: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número do modelo: | Multiplexador denso de divisão de comprimento de onda de 8 canais 100GHz |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | negotiable denpend on QTY |
| Detalhes da embalagem: | Caixa blister + caixa |
| Tempo de entrega: | 5-9 dias úteis dependendo do QTY |
| Termos de pagamento: | Western Union, T/T, MoneyGram/Paypal |
| Habilidade da fonte: | 1000pcs/dia |
|
Informação detalhada |
|||
| Nome do produto: | Multiplexador denso de divisão de comprimento de onda de 8 canais 100GHz | Comprimento de onda operacional (nm): | ITU 100 GHz Grid |
|---|---|---|---|
| Precisão do comprimento de onda central (nm): | ± 0,05 | Espaçamento de canais (GHz) GHz): | 100 |
| Inserir perda: | ≤1,6 ≤2,5 ≤3,5 | Isolamento (DB): | > 30 |
| Perda de retorno (DB): | >45 | Diretividade (dB): | > 50 |
| Temperatura operacional: | -5~+75 | Manuseio de potência máxima (mW): | 500 |
| Dimensão do pacote (mm): | L140xW100xH15 (Módulo 9CH ~ 18CH) 、 Rack 19 1U | Garantia: | 1 ano, manutenção vitalícia |
| Marca de fibra: | Corning, YOFC, OFS, Draka | ||
| Destacar: | Multiplexador DWDM de 8 canais,Multiplexer da divisão do comprimento de onda 100Ghz,fibra óptica DWDM patchcord |
||
Descrição de produto
Multiplexador de divisão de comprimento de onda densa de 8 canais 100 GHz
Aplicações
- Adicionar/Despedir canal
- Rede DWDM
- Amplificador de fibra óptica
Características fundamentais
- Baixa perda de inserção
- Banda de passagem larga
- Isolamento de alto canal
- Alta estabilidade e fiabilidade
Especificações técnicas
| Parâmetro | Canal 4 | Canal 8 | Canal 16 |
|---|---|---|---|
| Duração de onda do canal ((nm) | Rede de 100 GHz da UIT | ||
| Comprimento de onda do centro Precisão ((nm) | ± 0.05 | ||
| Espaçamento entre canais (GHz) | 100 | ||
| Banda de passagem de canal (@-0,5dB largura de banda) (nm) | ≥ 0,22 | ||
| Perda de inserção | ≤ 1.6 | ≤ 2.5 | ≤ 3.5 |
| Uniformidade do canal | ≤ 0.6 | ≤ 1.0 | ≤ 1.5 |
| Canal Ripple | 0.3 | 0.3 | 0.3 |
| Isolamento - Adjacente | N/A | > 30 | > 30 |
| Isolamento - Não adjacente | N/A | > 40 | > 40 |
| Perda de inserção Sensibilidade à temperatura (dB/°C) | ≤ 0.005 | ||
| Mudança de temperatura de comprimento de onda ((°C) | < 0.002 | ||
| Perda dependente da polarização (dB) | < 0.1 | ||
| Modo de polarização Dispersão ((PS)) | < 0.1 | ||
| Directividade (dB) | > 50 | ||
| Perda de retorno (dB) | > 45 | ||
| Potência máxima de manuseio ((mW) | 500 | ||
| Temperatura de funcionamento ((°C) | -5~+75 | ||
| Temperatura de armazenamento ((°C) | -40 a 85 | ||
As especificações acima referem-se ao dispositivo sem conector.
Informações sobre o produto
| Configuração | Canal N o. | Canal | Tipo de cauda de porco | Comprimento da fibra | Dimensão (mm) | Conector |
|---|---|---|---|---|---|---|
| M=Mux D=Demux | 04=4 canal 08=8 Canal 16=16 canal N=N Canal |
C20=1561,42nm C21=1560.61nm |
0=250um 1=900um 2 = 2,0 mm 3 = 3,0 mm |
1=1m 2=1,5m 3=outras |
1=L100xW80xH10 2=L140xW100xH15 3=19 1U Rack |
0=Nenhum 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=outras |

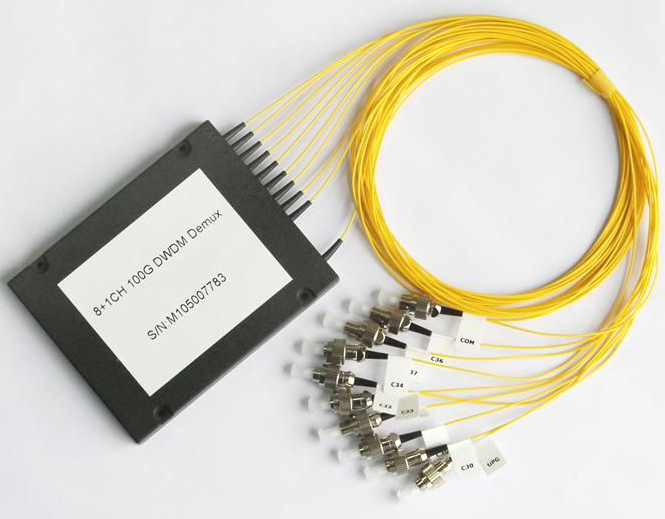

Imagens do produto
Por que escolher o TAKFLY
- Mais de 25 anos de experiência na fabricação de produtos de fibra óptica
- 450+ trabalhadores de montagem com mais de 3 anos de experiência
- 10+ Engenheiros de I&D dedicados à inovação
- 16 Máquinas de injecção e linhas de produção importadas da Alemanha
- 30 máquinas de ensaio, incluindo instrumentos de ensaio OTDR, 3D, VFL, IL&RL
- Equipamento de ensaio completo: testadores de resistência à tensão, testadores de resistência à esmagamento, testadores de medidores de potência, verificadores de luz
- Aceitação da marca OEM
- Participação na exposição global: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Controle de qualidade
- Verificação pontual das matérias-primas antes da produção
- Inspecção completa após cada processo individual
- Verificação completa da produção a meio termo
- Inspecção completa do produto acabado antes da embalagem
- Verificações pontuais antes do envio
Informações de entrega
- Provas: 1-3 dias úteis
- Ordens de produção em massa: 3-7 dias úteis
- Embalagem: sacos de plástico, caixotes e paletes disponíveis mediante pedido
Perguntas Frequentes
P1: Como posso obter o seu catálogo e lista de preços?
Forneça o seu e-mail ou informações de contacto através do nosso website para receber o nosso catálogo e lista de preços.
P2: Posso negociar os preços?
Sim, podemos considerar descontos para cargas de vários contentores de mercadorias misturadas.
Q3: Quanto serão os encargos de transporte?
Os encargos de envio dependem do tamanho do envio e do método de envio.
P4: Posso visitar-te?
Certamente! Nossa fábrica está localizada em Shenzhen, China. Por favor, entre em contato conosco para agendar uma consulta.
Q5: E se houver problema de qualidade quando recebermos os produtos?
Se você encontrar problemas de qualidade ao desembalar, por favor tire fotos para nossa referência.juntamente com a implementação de melhorias de qualidade para a produção futura.
Q6: Quais são os seus termos de embalagem?
Normalmente embalamos mercadorias em caixas de blister e caixas de cartão, mas podemos acomodar pedidos de embalagem personalizados dos clientes.
Q7: Quais são os seus termos de pagamento?
T/T 30% como depósito, e 70% de saldo antes da entrega.
Q8: Quais são os seus termos de entrega?
EXW, FOB, CFR, CIF, DDU
Q9: Que tal o seu prazo de entrega?
Geralmente 5-7 dias úteis após o recebimento do pagamento antecipado.
Q10: Você pode produzir de acordo com as amostras?
Sim, podemos fabricar produtos com base em suas amostras ou desenhos técnicos.
