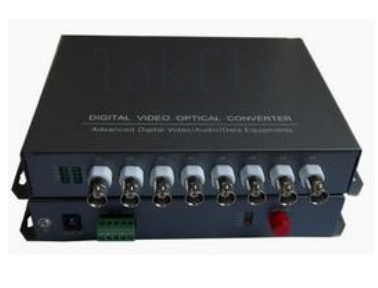

Conversor óptico de vídeo digital de 8 canais – Vídeo econômico, de longa distância e não compactado com dados RS485 em fibra única
Detalhes do produto:
| Lugar de origem: | ShenZhen e ZhongShan,China |
| Marca: | DF/OEM/Nuetral |
| Certificação: | CE/ROHS/CPR EN50575/ISO9001 /ISO14001 |
| Número do modelo: | 8 canal |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | can be negotiated |
| Detalhes da embalagem: | Caixa |
| Tempo de entrega: | 5-9 dias úteis dependem da quantidade |
| Termos de pagamento: | T/T, Western Union, PayPal |
| Habilidade da fonte: | 1000 PCS/dias |
|
Informação detalhada |
|||
| Destacar: | Conversor óptico digital de 8 canais,conversor de vídeo de fibra óptica RS485,conversor de vídeo não comprimido de longa distância |
||
|---|---|---|---|
Descrição de produto
Conversor óptico de vídeo digital de 8 canais
Transmissão de vídeo econômica, de longa distância e não compactada com dados RS485 em um único cabo de fibra óptica.
Visão geral do produto
Este avançado conversor óptico de vídeo digital utiliza tecnologia de comunicação totalmente digital para transmitir simultaneamente 2 canais de vídeo diretos e 1 ou 2 canais de dados RS485/422 reversos em uma única fibra. Apresentando codificação de vídeo digital não compactado compatível com os formatos PAL, NTSC e SECAM, ele oferece qualidade de imagem em nível de transmissão para diversos requisitos de aplicação.
O design plug-and-play permite instalação rápida sem comissionamento em campo, garantindo operação estável em vários ambientes. Indicadores de status LED fornecem monitoramento em tempo real dos parâmetros do sistema, enquanto a proteção contra raios integrada e a resistência à interferência eletromagnética aumentam a confiabilidade do equipamento.
Principais recursos
- Transmissão de fibra óptica totalmente digital, não compactada e com qualidade de transmissão
- Ampla faixa dinâmica óptica- nenhum ajuste de campo necessário
- Compatível com PAL, NTSC, SECAM e outros formatos de transmissão de vídeo
- Suporte para comunicação de dados RS232 / RS485 / RS422
- Proteção contra raios em três estágiosprojeto
- Design de nível industrialcom alta confiabilidade para ambientes exigentes
- Ajuste automático de potênciaecompensação automática de temperaturacircuito; proteção contra sobrecarga com recuperação automática
- Tecnologia de montagem em superfície completa (SMT)para maior confiabilidade
- Cliente de monitoramento- Chassi 4U padrão de 19" suporta até 8 placas; placa de rede pode ser adicionada para gerenciamento centralizado
- Transceptor óptico remotoDesign compacto de chassi de mesa com opção de montagem na parede
Especificações Técnicas de Desempenho
Desempenho de vídeo
| Canais de vídeo | 8 |
| Largura de banda de vídeo | 0 ~ 6,5 MHz |
| Taxa de amostragem | 8 bits/10 bits |
| Relação sinal-ruído | ≥ 65dB |
| Ganho Diferencial | <1% (típico) |
| Fase Diferencial | <0,8° (típico) |
| Inclinação Vertical | <0,5% (máx.) |
| Impedância de entrada/saída | 75Ω (desequilibrado) |
| Nível de entrada/saída | 1,0 Vpp (típico) |
| Sistema de Sinal | PAL/NTSC/SECAM |
Desempenho de dados
| Canais de dados | 1 ou 2 vias |
| Interface de dados | RS485/422 (opcional) |
| Interface Física | Cinco terminais industriais |
| Taxa de dados | 0 ~ 100 Kbps |
| Taxa de erro de bits (BER) | <10E-12 |
Desempenho óptico
| Comprimento de onda de transmissão | 1310nm/1550nm |
| Interface óptica | FC/PC |
| Transmitir potência óptica | -8dB |
| Sensibilidade do receptor | -25dB |
| Faixa Dinâmica Óptica | 17dB |
| Perda óptica máxima | 14dB |
| Distância de transmissão | Mais de 20KM (único) |
Especificações Gerais
| Temperatura operacional | -10℃ ~ +55℃ |
| Umidade | 0 ~ 95% (sem condensação) |
| Consumo de energia | 2,5W a 5V CC |
| Dimensões | 483 mm (C) x 170 mm (L) x 55 mm (A) |
| Peso | 6,0kg |
| MTBF | Mais de 100.000 horas |
Aplicações Típicas
- Segurança e Vigilância- Monitoramento seguro da segurança da cidade e do edifício
- Transporte- Sistemas de monitoramento remoto rodoviário e ferroviário
- Transporte público- Sistemas de monitoramento de transporte público urbano
- Segurança Pública- Monitoramento remoto para instalações do operador
- Financiar- Sistemas de vigilância bancária
- Energia e serviços públicos- Monitoramento remoto do sistema de energia
- Industrial- Acompanhamento de processos produtivos industriais e mineiros
- Gestão da Água- Controle de enchentes e monitoramento do local do reservatório
- Aviação- Vigilância aeroportuária
- Mídia- Transmissão de imagens de rádio e televisão
- Educação- Monitoramento do campus escolar e da sala de exames
- Comercial e Residencial- Prédios altos, edifícios inteligentes, comunidades inteligentes
- Logística- Barreiras alfandegárias e videovigilância em armazéns
- Petroquímica- Monitoramento de instalações petroquímicas
- Correcional- Sistemas de videovigilância
- Governo- Sistemas de vigilância e alarme para instalações governamentais
- Comando e Controle- Visualização da posição de comando e controle
- Serviços de Emergência- Sistemas de comando de incêndios florestais
Sistema de numeração de modelo
Explicação do código do modelo:
① Número do sinal de vídeo
② Número para sinal de dados, D são dados diretos, d são dados reversos
③ Número para sinal de voz, A é voz direta, a é voz reversa
④ Número para valor de comutação, K é o valor de comutação direta, k é o valor de comutação reversa
⑤ E é interface Ethernet
⑥ T é interface telefônica
⑦ SM é modo único, MM é multimodo
⑧ Interface óptica FC, SC para opcional
⑨ C é tipo de placa de chassi, E é independente
① Número do sinal de vídeo
② Número para sinal de dados, D são dados diretos, d são dados reversos
③ Número para sinal de voz, A é voz direta, a é voz reversa
④ Número para valor de comutação, K é o valor de comutação direta, k é o valor de comutação reversa
⑤ E é interface Ethernet
⑥ T é interface telefônica
⑦ SM é modo único, MM é multimodo
⑧ Interface óptica FC, SC para opcional
⑨ C é tipo de placa de chassi, E é independente
Por que escolher a TAKFLY?
26 anos de experiência em fabricação de produtos de fibra óptica
- Equipe de montagem experiente:Mais de 80 trabalhadores de montagem com mais de 6 anos de experiência
- Forte capacidade de P&D:Mais de 10 engenheiros de P&D
- Equipamento de produção avançado:16 conjuntos de máquinas injetoras importadas alemãs e 16 linhas de produção
- Instalações de teste abrangentes:Mais de 30 conjuntos de instrumentos de teste, incluindo OTDR, ILD, VFL, RL, IL, testadores de resistência à tensão, testadores de resistência ao esmagamento, testadores de medidores de potência, verificadores de luz, etc.
- Marca OEM aceita- Logotipo / marca personalizada disponível
Processo de Controle de Qualidade
Inspeção de entrada:Verificação pontual de matérias-primas antes da produção
Inspeção em processo:Inspeção completa em cada conclusão de processo individual
Inspeção pré-embalagem:Inspeção completa dos produtos acabados antes de embalar
Inspeção pré-embarque:Verificação local antes do envio
Participação da Indústria
Participação ativa nos principais eventos do setor, incluindo OFC, FOCC, ConnecAsia, NFTCOM, AFRICACOM, SMART ICT, Contelem, China Electronics Exhibition e muito mais.
Informações de entrega
Amostras:1-3 dias úteis
Ordens de produção em massa:3-7 dias úteis
Embalagem:Opções de saco plástico, caixa e palete disponíveis de acordo com suas necessidades
