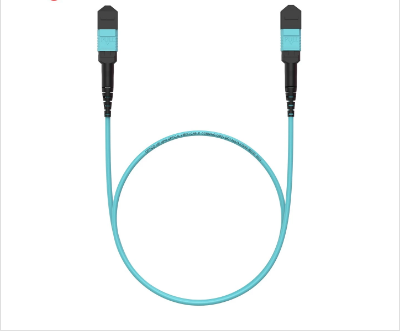

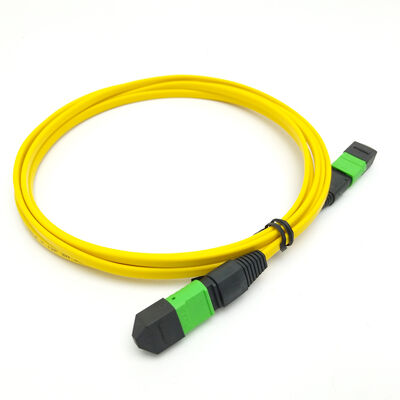

Patch Cord MPO/MTP de alto desempenho – 8/12/24 fibras, baixa perda, compatível com IEC e TIA
Detalhes do produto:
| Lugar de origem: | Shenzhen, China |
| Marca: | Takfly/OEM |
| Certificação: | CE, ISO, RoHS, GS |
| Número do modelo: | Cabo de remendo de MPO/MTP |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1PCS |
|---|---|
| Preço: | US $9.88-US $19.88/ Pcs |
| Detalhes da embalagem: | Os PP ensacam então na caixa |
| Tempo de entrega: | dia 3-7working |
| Termos de pagamento: | L/C, T/T, Western Union, Paypal |
| Habilidade da fonte: | 50000 unidades/mês |
|
Informação detalhada |
|||
| Essencial: | Multinúcleo | Conector A: | SC |
|---|---|---|---|
| Conector B: | MPO/MTP | Modo Fibra: | 50/125um |
| Diâmetro do cabo: | 0.9/2.0/3.0 | Tipo polonês: | PC/APC |
| Perda de retorno: | MM/PC:20dB/SM/APC:60dB | Perda de inserção: | 00,35 dB Max (0,15 dB Tipicamente) |
| Material da bainha externa: | PVC/LSZH | Radius de curvatura estático/dinâmico: | 10D/20D |
| Código Hs: | 854470000 | Gênero: | Masculino / Feminino |
| Destacar: | MPO MTP patch cord low loss,MPO MTP fiber cable IEC compliant,High performance MPO MTP cord 24 fibras |
||
Descrição de produto
Cabos de correcção MPO/MTP de alto desempenho 8/12/24 Fibras, baixa perda, conforme com as normas IEC e TIA
A série de conectores multi-fibra MPO/MTP oferece uma interligação óptica de alta densidade para as redes de largura de banda de hoje.garante um alinhamento exato de fibras para até 24 fibras numa única interfaceSe você está construindo um backbone de data center, atualizando um escritório central de telecomunicações ou implantando redes industriais, esta família de conectores oferece desempenho confiável e comprovado no campo.
Dois níveis de desempenho estão disponíveis para corresponder aos requisitos do seu orçamento de ligação:
- Versão padrão- perda típica de inserção ≤ 0,35 dB, máxima ≤ 0,70 dB
- Versão de baixa perda- perda típica de inserção ≤ 0,20 dB, máxima ≤ 0,35 dB
Totalmente compatível com a IEC 61754-7 e a EIA/TIA-604-5, a série suporta fibras de modo único (G652, G655, G657) e multimodo (OM1-OM5), com faces terminais PC ou APC.
Características fundamentais
- Ferrule MT moldado de precisão- Geometria do núcleo consistente para baixa perda e alta repetibilidade
- Pinos de guia de alta precisão- Alinhamento exato, mesmo após acasalamento repetido
- Design compacto- Suporta 4, 8, 12 ou 24 fibras num único corpo de conector
- Dois graus de perda- Versões padrão e de baixa perda para adaptar os diversos orçamentos de energia de ligação
- Ampla compatibilidade- Trabalhos com fibras SM (G652, G655, G657) e MM (OM1-OM5)
- Tipos múltiplos de cabos- Mini-cabeça redonda (≤ 4,5 mm) ou de fita (≤ 3,0 × 5,0 mm)
- Opções de cobertura- PVC ou LSZH, sem halogénio, com baixo teor de fumaça, para segurança interna
- Compatibilidade com a indústria- IEC 61754-7 e EIA/TIA-604-5
Aplicações
| Segmento de mercado | Casos de utilização típicos |
|---|---|
| Centros de dados | Parches de alta densidade entre os interruptores de topo de rack e as camadas de agregação |
| Serviços de telecomunicações | Base de dados de escritório central, sistemas de distribuição FTTx |
| Redes empresariais | Gigabit Ethernet, ATM backbone, cablagem local |
| CATV e multimédia | Distribuição de sinal de vídeo, interligações de cabeçalho |
| Indústria | Ligações ópticas robustas, ligações inter-quadro de comutação |
| Interface ativa do dispositivo | Módulos O/E, transceptores, interligações ópticas paralelas entre placas de PC |
Especificações técnicas
| Parâmetro | LC, SC, ST, FC (Fibra única) | MPO/MTP (multi-fibra) |
|---|---|---|
| Tipo de face final | UPC / APC | PC / APC |
| Tipo de fibra | SM (G652, G655, G657); MM (OM1-OM5) | O mesmo. |
| Contagem de núcleos | 8, 12, 24 | O mesmo. |
| Diâmetro do cabo | 0.9 / 2.0 / 3.0 mm | Minironda: ≤ 4,5 mm Faixa: ≤ 3,0 × 5,0 mm |
| Perda de inserção | ≤ 0,3 dB | Padrão: Tipo ≤ 0,35 / Máximo ≤ 0,70 dB Baixa perda: Tipo ≤0,20 / Máximo ≤0,35 dB |
| Perda de retorno (min.) | UPC SM: 40 dB APC SM: 60 dB UPC MM: 25 dB |
SM APC: 60 dB MM PC: 20 dB |
| Comprimento de onda de ensaio | SM: 1310/1550 nm MM: 850/1300 nm |
O mesmo. |
| Repetitividade | ≤ 0,1 dB | O mesmo. |
| Durabilidade | ≤ 0,2 dB | O mesmo. |
| Intercambiáveis | ≤ 0,2 dB | O mesmo. |
| Temperatura de funcionamento | -20°C a +70°C | O mesmo. |
| Temperatura de armazenamento | -40°C a +80°C | O mesmo. |
| Material da bainha exterior | PVC / LSZH | O mesmo. |
| Radius de curvatura (estático/dinâmico) | 10D / 20D | O mesmo. |
| Duração | Personalizado | O mesmo. |
Nota: Todos os valores são testados na fábrica. A coluna MPO/MTP partilha especificações de desempenho óptico idênticas à coluna de fibra única onde está marcada "Igual".
Explicação dos graus de desempenho
| Grau | IL típico | Número máximo de IL | Melhor para |
|---|---|---|---|
| Padrão | ≤ 0,35 dB | ≤ 0,70 dB | Parches de propósito geral, ligações de curto alcance, implantações sensíveis aos custos |
| Baixa perda | ≤ 0,20 dB | ≤ 0,35 dB | Links de alta potência, transmissão de longa distância, aplicações 40G/100G/400G |
Opções de cabo e casaco
| Tipo de cabo | Dimensão | Material da bainha | Utilização típica |
|---|---|---|---|
| Mini-cabo redondo | ≤ 4,5 mm OD | PVC ou LSZH | Tubos interiores, bandejas aéreas de centros de dados |
| Cabos de fita | ≤ 3,0 × 5,0 mm | PVC ou LSZH | Fusão de massa de alta densidade |
Personalização e garantia de qualidade
- Comprimentos personalizados- Qualquer comprimento de 1m a 100m + disponível.

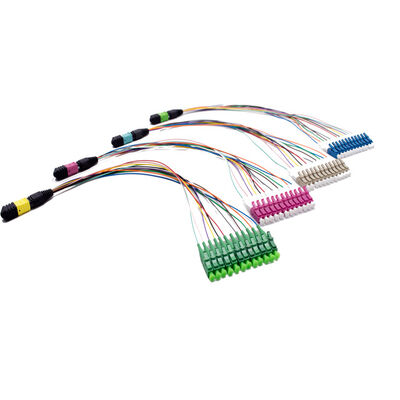

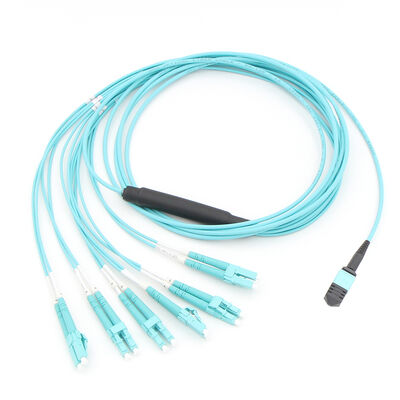

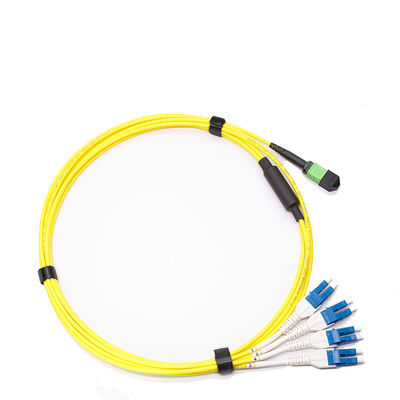

- Opções de conector- O MPO/MTP pode ser terminado com breakouts LC, SC, ST, FC (cabelas de vento) conforme necessário.
- 100% testado- Cada conjunto é testado para perda de inserção, perda de retorno e geometria da face final (interferômetro e microscópio).
- Compatível com a ROHS- Todos os materiais cumprem os padrões ambientais.
- Rótulos- Numeração de porta, códigos de barras personalizados, ou botas coloridas a pedido.
Exemplo de encomenda
| Contagem de fibras | Grau | Tipo de cabo | Capa | Duração | Rosto final |
|---|---|---|---|---|---|
| 12 | Baixa perda | Minironda | LSZH | 5m | APC |
Código de ordem:
(Contacte-nos para obter uma tabela completa de códigos de ordenação.)
MPO-12-LL-MINI-LSZH-5M-APC(Contacte-nos para obter uma tabela completa de códigos de ordenação.)
Por que escolher a série MPO/MTP da Takfly?
- Confiabilidade comprovada- Ferrule MT de precisão e pinos de guia garantem um alinhamento consistente.
- Preparados para o futuro- Suporta até 24 fibras, compatíveis com óptica 40G/100G/400G.
- Amigável ao campo- Fácil de limpar, robusto mecanismo de fecho.
- Conformidade global- IEC, TIA, RoHS, REACH.
Perguntas Frequentes
P: É fabricante?
R: Sim, somos um fabricante, fornecedor de soluções FTTH e soluções totais de data center em Shenzhen, China, estabelecido em 2000.
Q: Qual é o seu MOQ?
R: O MOQ pode ser de 1 peça, mas o preço não é competitivo.
P: Pode citar o preço FOB?
R: Sim. Podemos entregar por via aérea, DHL, TNT, UPC, FEDEX, etc. Para grande quantidade vamos entregá-lo por mar. Podemos citar o preço com frete e tempo de chegada para você,Depois de nos informar os requisitos detalhados com quantidadePara mais soluções, você pode se sentir livre para nos contactar.
P: Como está a sua qualidade?
A: Nossa produção é de acordo com o padrão IEC, Europa. CE, ISO, RoHS, CPR e ANATEL certificados. Todos os produtos são 100% testados antes da entrega.
Q: Qual é o seu prazo?
R: Depende da quantidade e dos produtos. Para o cabo de fibra óptica, o tempo de chegada pode ser de 2-3 dias úteis dentro de 5000 pcs.Podemos lidar com pedidos urgentes..
P: Qual é a sua garantia?
A: Depende do produto diferente, temos 1 ano de garantia para o cordão do adesivo desde a entrega, mas apenas responsável por danos não artificiais.O frete será pago pelo seu lado..
P: Qual é a sua embalagem?
R: Pacote padrão de exportação internacional. Se você precisar imprimir seu logotipo na embalagem, por favor, avise-nos antes de citar.
P: Pode oferecer OEM/ODM?
R: Sim, podemos. Todos os produtos aceitam OEM/ODM. Podemos assinar o Acordo de Confidencialidade.
P: Posso ter uma amostra?
R: Depende de quais produtos, prova gratuita fornece menos de 10 USD. O frete será pago pelo comprador antes da entrega.
P: Como posso encomendar?
A:
- Envie-nos correio ou perguntas com nome do produto, especificação e quantidade. Forneça seu endereço de recebimento se precisar de preço FOB, CIF, CFR.
- Ofereceremos a nossa cotação com tempo de chegada.
- Depois de confirmarmos a cotação, enviaremos um PI com a nossa conta bancária.
- A produção será organizada após o pagamento.
- Confirme o destinatário antes de o entregarmos.
- O número de rastreamento será fornecido após a entrega.
P: Qual é o seu prazo de pagamento?
R: T/T, Western Union, Paypal, de uma só vez. Para grandes quantidades, pode ser 50% depósito antecipado, 50% saldo pago antes da entrega.
