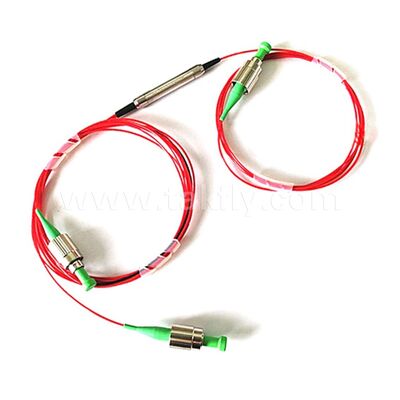

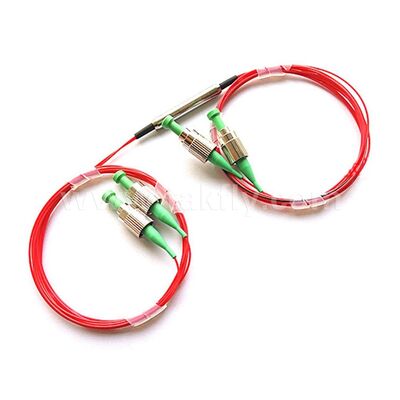

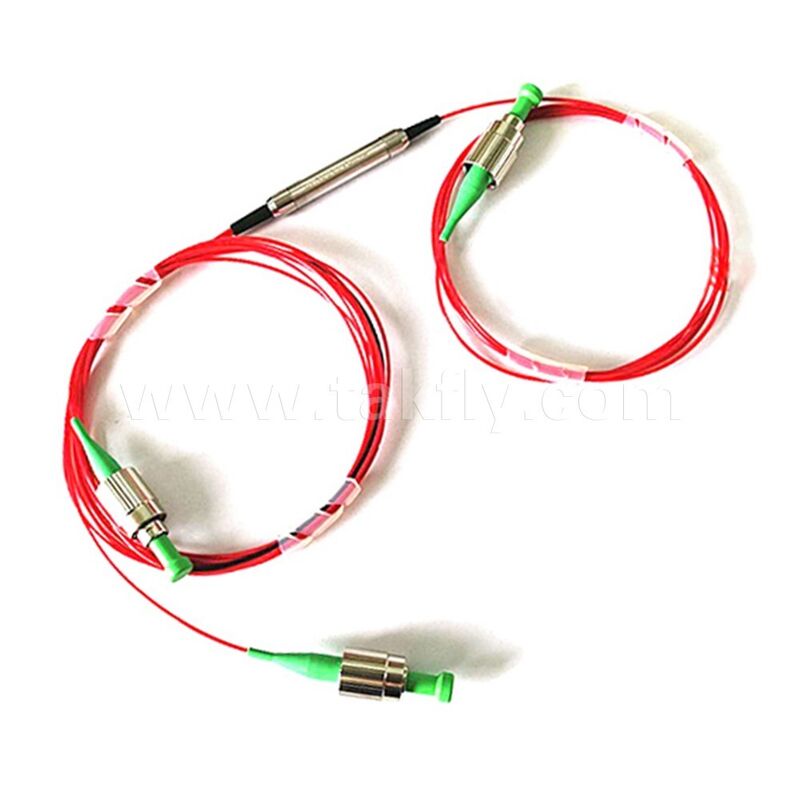

Acoplador de Filtro PM de Fibra Óptica de Manutenção de Polarização para Computação de IA de TIC
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | OEM |
| Certificação: | ISO, CE RoHS |
| Número do modelo: | Acoplador DF-PM |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | USD15-150/pc |
| Detalhes da embalagem: | Caixa de bolhas |
| Tempo de entrega: | 5-8 dias úteis |
| Termos de pagamento: | T/T, Paypal |
| Habilidade da fonte: | 1000 PCS POR Mês |
|
Informação detalhada |
|||
| Personalização: | Sim | ||
|---|---|---|---|
| Destacar: | Polarização mantendo acoplador de fibra óptica,Acoplador de filtro PM para TIC,Acoplador de fibra óptica para computação de IA |
||
Descrição de produto
Polarização Manutenção de Fibra Óptica PM Filter Coupler para ICT AI Computing
Visão geral do produto
O acoplador de manutenção de polarização é um dispositivo de tipo de filtro microóptico que fornece divisão de sinal óptico, preservando a polarização com alta taxa de extinção.Disponível numa ampla gama de coeficientes de acoplamento de 1% a 50%, e em configurações 1 × 2 e 2 × 2, os acopladores PM são amplamente utilizados em sistemas de comunicação de fibra óptica, amplificadores Raman e outras aplicações de instrumentos de fibra.
Características fundamentais
- Baixa perda de inserção
- Perda de retorno elevada
- Alta taxa de extinção
Diagrama de estrutura
Especificações técnicas
| Parâmetro | Unidade | Valor |
|---|---|---|
| Tipo | - | 1x2 2x2 |
| Comprimento de onda do centro | nm | 2000 1550 1310 1064 2000 1550 1310 1064 |
| Faixa de comprimento de onda operacional | nm | - Não, não, não, não. |
| Perda em excesso | dB | 1.2 0.7 0.8 1.5 1.0 1.0 12 |
| Uniformidade (apenas para 50/50) | dB | 0.6 ∙ 0.4 ∙ 0.5 ∙ 0.8 ∙ 0.6 ∙ 0.8 |
| Relação de acoplamento | dB | 01/99~50/50 |
| Relação de extinção mínima a 23°C | dB | 18 (ambos eixos a trabalhar) |
| Min. Perda de retorno | dB | 50 |
| Potência óptica máxima (CW) | mW | 300 |
| Max. Carga de tração | N | 5 |
| Tipo de fibra | - | Portão de toque: SMF-28E, Hi1060 ou PM Panda fibra Portos de entrada e saída: fibra PM Panda |
| Temperatura de funcionamento | °C | -5~+70 |
| Temperatura de armazenamento | °C | -40~+85 |
* Para dispositivos com conector, a IL é 0,3 dB superior, a RL é 5 dB inferior e a ER é 2 dB inferior.
* A tecla de conector por defeito está alinhada com o eixo lento.
Aplicações
- EDFA (amplificador de fibras dopado com erbium)
- Sistemas de sensores de fibras
- Instrumentação de fibra
