Filtro WDM de Fibra Óptica de Manutenção de Polarização para Computação de IA de TIC
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | OEM |
| Certificação: | ISO, CE RoHS |
| Número do modelo: | DF-PM-WDM |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | USD90-160/pc |
| Detalhes da embalagem: | Caixa de bolhas |
| Tempo de entrega: | 5-8 dias úteis |
| Termos de pagamento: | T/T, Paypal |
| Habilidade da fonte: | 1000 PCS POR Mês |
|
Informação detalhada |
|||
| Personalização: | Sim | ||
|---|---|---|---|
| Destacar: | Filtro de Fibra Óptica de Manutenção de Polarização,Filtro PM WDM para TIC,Filtro WDM de Fibra Óptica para Computação de IA |
||
Descrição de produto
Filtro WDM de Fibra Óptica de Manutenção de Polarização PM para Computação de IA de TIC
Visão Geral do Filtro WDM PM
O Filtro WDM de Manutenção de Polarização PM multiplexa sinais PM e mantém a polarização de saída com alta taxa de extinção usando tecnologia avançada de filtro micro-óptico. Todas as fibras de entrada e saída são de manutenção de polarização. Ele utiliza tecnologia avançada de filtro para obter banda larga, baixa perda de inserção, alta extinção de polarização e alto retorno de perda em um pacote compacto. Esses dispositivos são ideais para amplificadores de fibra PM, lasers de fibra e aplicações de instrumentação.
Principais Características
- Baixa Perda de Inserção
- Alto Retorno de Perda
- Alta Estabilidade e Confiabilidade
Diagrama da Estrutura
Especificações Técnicas
| Parâmetro | Unidade | Valores |
|---|---|---|
| Tipo | nm | 0698 | 5598 | 5506 | 5548 | 2055 |
| Comprimento de Onda de Transmissão | nm | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 |
| Comprimento de Onda de Reflexão | nm | 960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10 |
| Perda Máxima de Inserção do Canal de Transmissão | dB | 0.8 | 0.7 | 0.8 | 0.8 | 0.8 |
| Perda Máxima de Inserção do Canal de Reflexão | dB | 0.6 | 0.5 | 0.6 | 0.6 | 0.8 |
| Isolamento Mínimo de Transmissão @ Reflexão | dB | 25 | 30 | 25 | 25 | 25 |
| Isolamento Mínimo de Reflexão @ Transmissão | dB | 15 | 15 | 15 | 15 | 12 |
| Planicidade Máxima do Canal | dB | 0.4 |
| Razão de Extinção Mínima a 23°C | dB | 18 |
| Estabilidade Térmica Máxima do Comprimento de Onda | nm/°C | 0.003 |
| Estabilidade Térmica Máxima da Perda de Inserção | dB/°C | 0.005 |
| Retorno de Perda Mínimo | dB | 50 |
| Manuseio de Potência Máximo (CW) | mW | 300 |
| Carga Tensional Máxima | N | 5 |
| Temperatura de Operação | °C | 0~+70 |
| Temperatura de Armazenamento | °C | -40~+85 |
Para dispositivos com conector, a PI é 0,3dB maior, o RL é 5dB menor e o ER é 2dB menor. A chave do conector padrão está alinhada com o eixo lento.
Aplicações
- Sistema CATV
- Módulo CWDM/DWDM
- Redes EPON/GPON

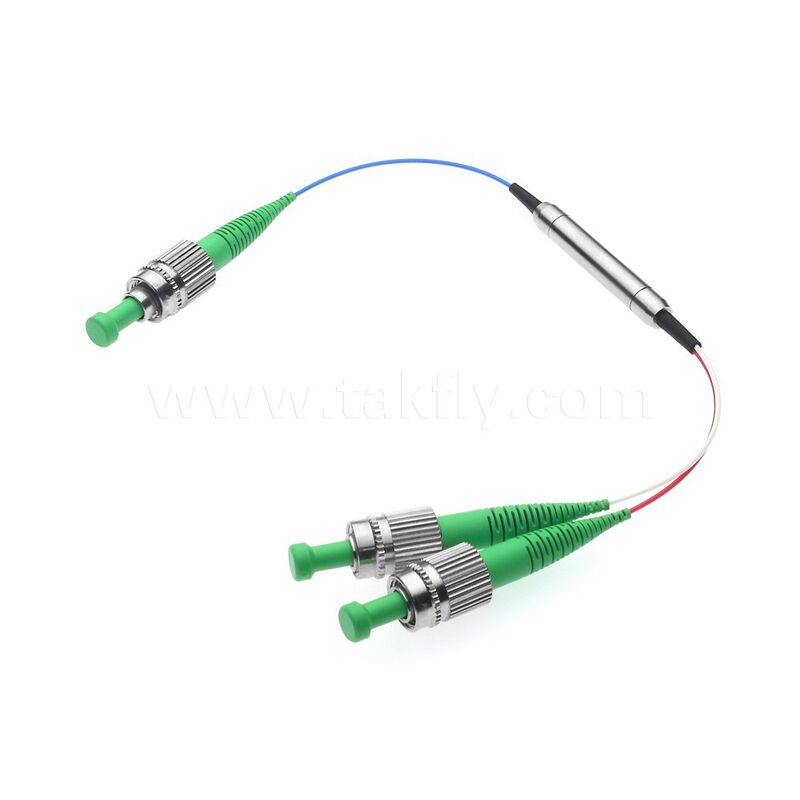

Imagens do Produto
