LSZH Envoltura 2-144 Cabos mini-ópticos de núcleo com raio de curvatura 20D/15D
Detalhes do produto:
| Lugar de origem: | Guangdong, shenzhen |
| Marca: | TAKFLY |
| Certificação: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número do modelo: | DX-T1771 blindado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 Picanha |
|---|---|
| Preço: | US$0.01 ~ US$1200/PC |
| Detalhes da embalagem: | espinha + caixa + cartão |
| Tempo de entrega: | 3-7 dias úteis |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Informação detalhada |
|||
| Radius de curvatura: | 20D/15D | Instalação: | Aéreo |
|---|---|---|---|
| Encosto: | LSZH | Connetcor: | SC/PC para SC/PC |
| Diâmetro: | 4.0*7,0 mm | Tipo de cabo: | Modo único |
| Temperatura de funcionamento: | -40°C a +70°C | Resistência à tração permitida: | 100N<1000N |
| Duração: | 2000 m por rolo ou sob medida | Número de fibras: | 2 núcleos/4 núcleo |
| Pacote de transporte: | Bateria de madeira | Embalagem: | 2 km/rolo ou personalizado |
| Capa: | PE | Método de instalação: | Interior/exterior |
| Tipo de conector: | SC/APC | Contagem de fibras: | 2-144 |
| Materiais de casaco: | PE | Núcleo: | 1-4/1-12 núcleos |
| Tempo de garantia: | 20 anos | Resistência do esmagamento: | 1000-3000N |
| Estrutura do cabo: | Tipo de arco tampão apertado | Código do produto: | GJYXCH-1B |
| Material exterior da bainha: | MDPE | Resistência à tração: | ≥100N |
| Resistência à tração máxima: | 1000N | Modelo: | SC/APC~SC/APC |
| Perda de inserção: | 0.2 dB | Diâmetro externo: | 4.5 mm ou conforme pedido do cliente |
| Materiais externos: | Cabos metálicos | Padrão: | IEC60794 |
| Membro da força: | OEM | Número da fibra: | 12 núcleos |
| Ano de fabricação: | 2010 | Cor exterior da bainha: | Preto, cinzento, branco |
| Comprimento de onda do teste: | 1310 nm ~ 1550 nm | Modelo do cabo: | GJPFJV |
| Vibração: | ≤ 0,2 dB | Pacote: | Ram de madeira |
| Reforço: | Ferro ou KFRP ou FRP | Capa exterior: | PE |
| Núcleo da fibra: | 2-12 núcleos | ||
| Destacar: | LSZH Cabos mini-ópticos de bainha,2-144 cabos mini-ópticos de núcleo,20D/15D Radius de curvatura de cabos mini-ópticos |
||
Descrição de produto
Descrição do produto:
Os cabos mini-ópticos de 2-24 núcleos usam fibras coloridas de Φ250μm como meio de comunicação óptica.que é revestido para produzir uma camada de cloreto de polivinil (PVC) ou de um material sem halogênio de baixo fumo (LSZH), de baixo fumo, sem halogênio, retardador de chama).

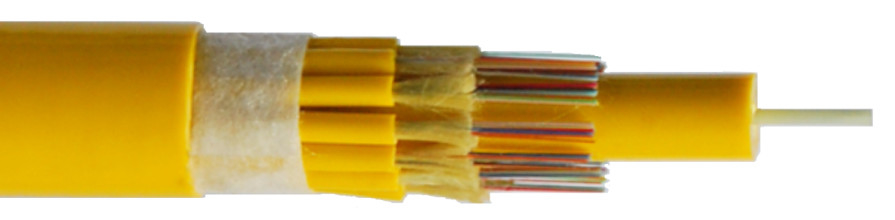

São utilizados como subunidade 26-144 cabos mini-ópticos de núcleo (250 μm de fibras coloridas, o fio de aramida é um elemento de reforço, revestimento interno de 3,0 mm),um plástico reforçado com fibras (FRP) posicionado no centro do núcleo como um reforço não metálico, a subunidade é rodeada pelo FRP, a subunidade é uma bainha de material PVC ou LSZH, e a última camada de cloreto de polivinil (PVC) ou material sem halogênio de baixo fumo (LSZH, baixo fumo,sem halogénio, retardador de chamas).
Aplicação do produto:
- Fibra óptica de ligação ativa de salto ou fibra de cauda;
- Roteamento e correcção de dados para o data center e localização da rede de comunicação interna;
- Interligação de instrumentos e equipamento de comunicação.
Características do produto:
- a fibra revestida é fácil de descascar;
- O elemento reforçado com fios de aramida faz com que o cabo óptico tenha uma excelente resistência à tração;
- Número de núcleos múltiplos e pequeno diâmetro exterior, estrutura de reforço central não metálica;
- Bom desempenho de retardador de chama, baixa atenuação induzida na faixa de temperatura de funcionamento.
Parâmetros e propriedades ópticas:
| Tipo de fibra óptica | Comprimento de onda de ensaio | Descomposição | Largura de banda total de injecção (MHZ.km) | Largura de banda modal efetiva (MHZ.km) | Radius mínimo de curvatura ((mm) | |
| Tipico (dB/km) | Máximo (dB/km) | |||||
| G652D | 1310/1550 nm | 0.36/0.22 | 0.5/0.4 | - Não. | - Não. | 16 |
| G657A1 | 0.36/0.22 | 0.5/0.4 | - Não. | - Não. | 10 | |
| G657A2 | 0.36/0.22 | 0.5/0.4 | - Não. | - Não. | 7.5 | |
| 62.5/125 | 850/1300 nm | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | - Não. | 30 |
| 50/125 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | - Não. | 30 | |
| OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000/... | 7.5 | |
| OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700/... | 7.5 | |
| OM5 | 850/953nm/1300nm | 3.0/.../1.0 | 3.5/.../1.5 | ≥ 3500/1850/500 | ≥ 4700/2470/... | 7.5 |
Estrutura do produto:
| Contagem de fibras | 2 a 24 | 26-144 | ||||||
| Fibras ópticas | Diâmetro ((± 1 μm) | 125 μm | ||||||
| Diâmetro do revestimento ((± 5μm) | 250 μm | |||||||
| Cores |
1Azul, laranja, verde, marrom, cinza, branco. 7Vermelho 8. Negro 9. Amarelo 10. Violeta 11. Rosa 12. |
|||||||
| Subunidade | Diâmetro ((± 0,15 mm) | / | 3.0 mm | |||||
| Reforço do núcleo | / | Fios de fibras sintéticas | ||||||
| Material da bainha | / | PVC/LSZH | ||||||
| Cores |
Amarelo para cabos de modo único, laranja para cabos de modo múltipla; Ou outras cores disponíveis mediante pedido |
|||||||
| Suplementar | / | Enchimento | ||||||
| Membro da força | Reforço central | / | FRP | |||||
| Capa exterior | Material da bainha | PVC/LSZH | ||||||
| Cores |
Amarelo para cabos de modo único, laranja para cabos de modo múltipla; Ou outras cores disponíveis mediante pedido |
|||||||
| Cabos | Contagem de fibras | Contagem de subunidades (12pc/conjunto) | Diâmetro exterior (mm) | Peso do cabo (kg/km) | Força de tração máxima ((N) | Resistência à esmagamento (N/100 mm) | Radius de curvatura min ((D) | Temperatura de funcionamento |
| A longo prazo/curto prazo | A curto prazo | Dinâmico/estático | ||||||
| 2 a 24 | / | 3.0 | 8 | 80/150 | 1000 | 20/10 | -20 °C ~ +70 °C | |
| 26-48 | 4 | 9.0 | 80 | 200/500 | 1000 | 20/10 | ||
| 50-72 | 6 | 11.2 | 130 | 300/1000 | 1000 | 20/10 | ||
| 74-96 | 8 | 13.5 | 180 | 300/1000 | 1000 | 20/10 | ||
| 98 a 144 | 12 | 17.5 | 280 | 300/1000 | 1000 | 20/10 | ||
Outros requisitos:
Comprimento do cabo óptico de produção:2000M
Especificações de impressão da bainha exterior do cabo óptico, tais como:CABEL DE FIBRA ÓTICA 144C 17.5 SM G652D-9/125um - LSZH - MM/YY 00000M
FQA:
1P: É fabricante?
R: Sim, somos um fabricante de soluções FTTH e fornecedor de soluções totais de data center em Shenzhen, China, estabelecido em 2000.
2Q: Qual é o seu MOQ?
A: MOQ pode ser 1pcs, mas o preço não é competitivo. Mais quantidade, o preço será mais competitivo.
3P: Pode citar o preço FOB?
R: Sim. Podemos entregar por via aérea, DHL, TNT, UPC, FEDEX, etc. Para grande quantidade, entregaremos por mar.
Podemos citar preço com frete e tempo de chegada para você, depois de nos informar requisitos detalhados com quantidade.
Para mais soluções, sinta-se à vontade para entrar em contato conosco.
4P: Como está a sua qualidade?
A: Nossa produção é de acordo com o IEC, padrão europeu. CE, ISO, RoHS, CPR e ANATEL certificados.
Todos os produtos são 100% testados antes da entrega.
5. Q: Qual é o seu prazo?
R: Depende da quantidade e dos produtos. Para o cabo de fibra óptica, o tempo de chegada pode ser de 2 a 3 dias úteis dentro de 5000 pcs.Podemos lidar com pedidos urgentes..
6. P: Qual é a sua garantia?
R: Depende de um produto diferente, temos 1 ano de garantia para o cordão do adesivo desde a entrega, mas só somos responsáveis por danos não artificiais.O frete será pago pelo seu lado..
7P: Qual é a sua embalagem?
R: Pacote padrão de exportação internacional. Se você precisar imprimir seu logotipo na embalagem, por favor, avise-nos antes de citar.
8P: Pode oferecer OEM/ODM?
R: Sim, podemos. Todos os produtos aceitam OEM / ODM. Podemos assinar o Acordo de Confidencialidade.
9P: Posso ter uma amostra?
R: Depende de quais produtos, prova gratuita fornecer menos de 10 usd. O frete será pago pelo comprador antes da entrega.
10P: Como posso encomendar?
A:1. enviar correio ou consultas com o nome do produto, especificação e quantidade para nós. Fornecer o seu endereço de recebimento se você precisa FOB, CIF, preço CFR.
2Ofereceremos a nossa cotação com tempo de chegada.
3Depois de confirmar a cotação, enviaremos um PI com a nossa conta bancária.
4A produção será organizada após o pagamento.
5Confirme o destinatário com você antes de entregá-lo.
6O número de rastreamento será fornecido após a entrega.
11Qual é o prazo de pagamento?
A: T/T, Western Union, Paypal, MoneyGram de uma vez. Para grandes quantidades, pode ser 50% depósito antecipado, 50% saldo pago antes da entrega.
Com o mesmo padrão de qualidade, se você pudesse obter um preço melhor do mercado, a TAKFLY também poderia apoiá-lo com o mesmo preço.
3 anos de experiência na indústria de fibra óptica, é uma honra ser o seu assistente de produto profissional.
