Mini-cabo óptico de 2 a 144 núcleos, de pequeno diâmetro, não metálico, LSZH/folha de PVC
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | DF/OEM/Nuetral |
| Certificação: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número do modelo: | TK-PC-3.0-1M |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 100 unidades |
|---|---|
| Preço: | US$0.01~2.79/PC |
| Detalhes da embalagem: | Embalagem padrão de exportação |
| Tempo de entrega: | 5-9 dias úteis dependendo do QTY |
| Termos de pagamento: | Western Union,T/T,MoneyGram/Paypal |
| Habilidade da fonte: | 10.000 unidades/dia |
|
Informação detalhada |
|||
| Nome do produto: | ST a LC OM1 OM2 Cordão de Ligação Duplex de Fibra Óptica | Perda de interação: | ≤0,3dB |
|---|---|---|---|
| Perda de retorno: | PC MM ≥ 35 dB | Tipo de fibra: | OM1/OM2 |
| Diâmetro: | 3,0 mm | Tipo de conector: | PC/UPC |
| Material da jaqueta: | LSZH/PVC/PU | Cor: | Laranja ou personalizado |
| Comprimento de onda: | 1310nm, 850nm | Comprimento: | 1m ou personalizado |
| Temperatura de operação: | -40 ℃ ~ 80 ℃ | Diâmetro da fibra: | 50/125 |
| Nota: | Grau de Telecomunicações | Certificado: | CE/ROHS/REACH |
| Capacidade de produção: | 10.000 unidades/dia | ||
| Destacar: | Mini-cabo de fibra óptica,Cordão de remendo LSZH de 144 núcleos,Com revestimento em PVC de pequeno diâmetro |
||
Descrição de produto

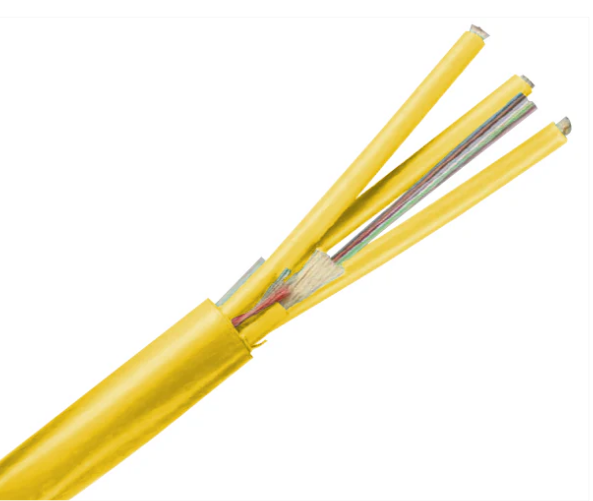

Mini Cabo Óptico – 2 a 144 Núcleos
Construção não metálica de pequeno diâmetro com opções de revestimento LSZH/PVC
Visão geral do produto
Esta série de minicabos ópticos utiliza fibras coloridas de Φ250µm como meio de transmissão óptica, projetadas para aplicações de alta densidade com dimensões compactas.
Detalhes de construção
- 2 a 24 núcleos:Fibras coloridas reforçadas com fio de aramida, extrudadas com revestimento de PVC ou LSZH (baixa emissão de fumaça, livre de halogênio e retardador de chama).

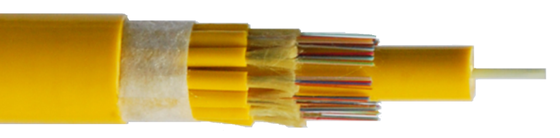

- 26 a 144 núcleos:Construção de subunidade com fibras coloridas de 250µm e reforço de fio de aramida dentro de bainha interna de 3,0mm. Apresenta elemento de resistência central FRP não metálico com subunidades trançadas ao redor do núcleo, com acabamento em PVC externo ou bainha LSZH
Aplicativos
- Jumpers e pigtails de fibra óptica para conexões ativas
- Roteamento e patching em data centers e redes de comunicação interna
- Interconexão entre instrumentos de teste e equipamentos de comunicação
Características principais
- Fibras revestidas de fácil remoção para terminação simplificada
- Alta resistência à tração devido ao reforço de fio de aramida
- Contagem de múltiplas fibras com diâmetro externo compacto e estrutura de resistência central totalmente dielétrica
- Excelente desempenho retardador de chama com baixa atenuação adicional em toda a faixa de temperatura operacional
Parâmetros ópticos
| Tipo de fibra óptica | Comprimento de onda de teste | Decaimento típico (dB/km) | Decaimento máximo (dB/km) | Raio de curvatura mínimo (mm) |
|---|---|---|---|---|
| G652D | 1310/1550 nm | 0,36/0,22 | 0,5/0,4 | 16 |
| G657A1 | 1310/1550 nm | 0,36/0,22 | 0,5/0,4 | 10 |
| G657A2 | 1310/1550 nm | 0,36/0,22 | 0,5/0,4 | 7,5 |
| 62,5/125 | 850/1300 nm | 3,0/1,0 | 3,5/1,5 | 30 |
| 50/125 | 850/1300 nm | 3,0/1,0 | 3,5/1,5 | 30 |
| OM3 | 850/1300 nm | 3,0/1,0 | 3,5/1,5 | 7,5 |
| OM4 | 850/1300 nm | 3,0/1,0 | 3,5/1,5 | 7,5 |
| OM5 | 850/953nm/1300nm | 3,0/.../1,0 | 3,5/.../1,5 | 7,5 |
Estrutura do Produto
| Componente | 2-24 núcleos | 26-144 Núcleos |
|---|---|---|
| Fibra Óptica | Diâmetro: 125µm (±1µm) | |
| Diâmetro do revestimento | 250µm (±5µm) | |
| Cores de fibra | Azul, Laranja, Verde, Marrom, Cinza, Branco, Vermelho, Preto, Amarelo, Violeta, Rosa, Aqua | |
| Subunidade | / | Diâmetro: 3,0 mm (± 0,15 mm) |
| Reforço Central | Fio de aramida | |
| Material da bainha | PVC/LSZH | |
| Cor da bainha | Amarelo (modo único), Laranja (modo múltiplo); Outras cores disponíveis mediante solicitação | |
| Membro de Força | / | Reforço central FRP |
| Bainha Externa | Material: PVC/LSZH; Cor: Amarelo (modo único), Laranja (modo múltiplo); Cores personalizadas disponíveis | |
Especificações do cabo
| Contagem de fibras | Contagem de subunidades | Diâmetro Externo (mm) | Peso do cabo (kg/km) | Força de tração máxima (N) | Raio mínimo de curvatura (D) |
|---|---|---|---|---|---|
| 2-24 | / | 3,0 | 8 | 80/150 | 20/10 |
| 26-48 | 4 | 9,0 | 80 | 200/500 | 20/10 |
| 50-72 | 6 | 11.2 | 130 | 300/1000 | 20/10 |
| 74-96 | 8 | 13,5 | 180 | 300/1000 | 20/10 |
| 98-144 | 12 | 17,5 | 280 | 300/1000 | 20/10 |
Temperatura operacional:-20℃ a +70℃

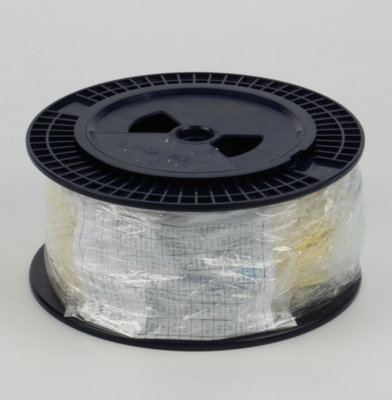

Comprimento de produção padrão:2.000 metros
Perguntas frequentes
Você é um fabricante?
Sim, somos um fabricante e fornecedor de soluções totais de soluções FTTH/data center em Shenzhen, China, estabelecido em 2000.
Qual é o seu MOQ?
O MOQ pode ser de 1 peça, mas o preço se torna mais competitivo com quantidades maiores. Fornecemos cotações com frete e prazos de entrega com base em seus requisitos detalhados.
Como está a sua qualidade?
Nossa produção segue padrões IEC e europeus com certificações CE, ISO, RoHS, CPR e ANATEL. Todos os produtos passam por testes 100% antes da entrega.
Qual é o seu prazo de entrega?
Depende da quantidade e dos produtos. Os patch cords de fibra óptica normalmente são enviados em 2 a 3 dias úteis para pedidos de até 5.000 peças. Mantemos estoque regular de produtos e atendemos pedidos urgentes.
Qual é a sua garantia?
Garantia de 1 ano para patch cords a partir da data de entrega para danos não artificiais. Os reparos de danos artificiais são gratuitos, sendo o cliente responsável pelos custos de frete.
Qual é a sua embalagem?
Embalagem padrão de exportação internacional. Impressão de logotipo personalizado disponível mediante solicitação.
Você pode oferecer OEM/ODM?
Sim, todos os produtos aceitam OEM/ODM com Acordo de Confidencialidade disponível.
Posso ter uma amostra?
Amostras grátis disponíveis para produtos abaixo de US$ 10. O comprador paga o frete antes da entrega.
Como posso encomendar?
1. Envie uma consulta com nome do produto, especificação, quantidade e endereço de entrega
2. Fornecemos cotação com prazo de entrega
3. Confirme a cotação e receba a fatura pró-forma
4. A produção começa após o recebimento do pagamento
5. Confirme os detalhes do destinatário antes da entrega
6. Número de rastreamento fornecido após o envio
2. Fornecemos cotação com prazo de entrega
3. Confirme a cotação e receba a fatura pró-forma
4. A produção começa após o recebimento do pagamento
5. Confirme os detalhes do destinatário antes da entrega
6. Número de rastreamento fornecido após o envio
Qual é o seu prazo de pagamento?
T/T, Western Union, Paypal, MoneyGram. Para grandes quantidades: depósito de 50%, saldo de 50% antes da entrega. Nós igualamos preços de mercado competitivos para obter qualidade equivalente.
