ADSS-100M Cabos de fibra óptica aéreos autossustentáveis totalmente dielétricos 4/6/12/24/48/96 Fibras, comprimento de 100 m, instalação aérea autossustentável
Detalhes do produto:
| Lugar de origem: | Guangdong, shenzhen |
| Marca: | TAKFLY |
| Certificação: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número do modelo: | DX-T1771 blindado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 Picanha |
|---|---|
| Preço: | US$0.01 ~ US$1200/PC |
| Detalhes da embalagem: | espinha + caixa + cartão |
| Tempo de entrega: | 3-7 dias úteis |
| Termos de pagamento: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informação detalhada |
|||
| Raio de curvatura: | 20D/15D | Instalação: | Aéreo |
|---|---|---|---|
| Bainha: | LSZH | Connetcor: | SC/PC para SC/PC |
| Diâmetro: | 8.5~16 mm | Tipo de cabo: | Modo único |
| Temperatura operacional: | -40°C a +70°C | Força de tração permitida: | 100n <1000n |
| Comprimento: | 2000 m por rolo ou sob medida | Número de fibras: | 2 núcleos/4 núcleo |
| Pacote de Transporte: | Tambor de madeira | Embalagem: | durm de madeira |
| Jaqueta: | PVC | Método de instalação: | Interior/Exterior |
| Tipo de conector: | LC/UPC | Contagem de fibras: | 12 |
| Materiais de casaco: | Educação Física | Essencial: | 12, opcional |
| Tempo de garantia: | 20 anos | Resistência a esmagamento: | ≥ 1000N/100mm |
| Estrutura do cabo: | Tipo de arco tampão apertado | Código do produto: | GJYXCH-1B |
| Material da bainha externa: | MDPE | Resistência à tracção: | ≥100N |
| Resistência à tração máxima: | 1000N | Modelo: | SC/APC~SC/APC |
| Perda de inserção: | 0,2dB | Diâmetro Externo: | 4.5 mm ou conforme pedido do cliente |
| material externo: | Cabos metálicos | Padrão: | IEC60794 |
| Membro da força: | OEM | Número da fibra: | 12 núcleos |
| Ano de fabricação: | 2010 | Cor da bainha externa: | Preto, cinzento, branco |
| Comprimento de onda de teste: | 1310 nm ~ 1550 nm | Modelo do cabo: | GJPFJV |
| Vibração: | ≤0,2dB | Pacote: | Ram de madeira |
| Reforço: | Ferro ou KFRP ou FRP | Bainha Externa: | Educação Física |
| Núcleo de fibra: | 2 ~ 144 núcleos | Taxa de dados: | 4*10G |
| Opções de fibra: | G652D, G657A,Om1,Om2,Om3,Om4 | Peso nominal: | 83 |
| Comprimento de onda de interrupção do cabo: | λcc≤1260um | Instale a maneira: | Poeira/instalação enterrada direta |
| Tubo: | Projeto de tubo solto | Material: | PE/LSZH |
| Porta: | Ningbo | Cor: | Amarelo ou personalizado |
| Material da jaqueta: | PVC | Número de núcleo: | conforme a sua petição |
| Envio: | TNT, DHL, UPS, FEDEX ou EMS | Interior ou Exterior: | Interior |
| Tamanho do tambor: | 300x300x300 | Comprimento da fibra: | 1m ou personalizado |
| Modo Fibra: | Modos únicos G652D G657A | Palavras-chave: | Cabo de ADSS |
| Rede: | 4g, 3G | OEM: | Bem-vindo |
| Número de condutor: | ≥ 10 | ||
| Destacar: | Cabos de fibra óptica ADSS 4-96 fibras,cabo de fibra aérea autossustentável com comprimento de 100 m,Instalação aérea de cabos de fibra óptica totalmente dielétricos |
||
Descrição de produto
ADSS-100M Cabos aéreos de fibra óptica autossustentáveis totalmente dielétricos
Visão geral do produto
O cabo ADSS (All-Dielectric Self-Supporting) é um cabo aéreo não metálico projetado para instalação direta entre postes ou torres sem necessidade de um fio de mensageiro de aço.Esta série suporta 100 metros de comprimento e está disponível em contagens de fibras de 4, 6, 12, 24, 48 ou 96 fibras, com uma estrutura de tubos soltos, com material totalmente dielétrico e sem componentes metálicos,é ideal para linhas de transmissão de alta tensão e aplicações aéreas de telecomunicações.
Características da fibra óptica (G.652D)
| Categoria | Posições | Unidade | Antes de cablados | Depois de cablado |
|---|---|---|---|---|
| Características ópticas | Atenuação a 1310 nm | dB/km | ≤ 034 | ≤ 038 |
| Atenuação a 1550 nm | dB/km | ≤ 021 | ≤ 028 | |
| comprimento de onda de dispersão zero | nm | 1300~1324 | ||
| Inclinação de dispersão zero | PS/nm2*km | ≤ 0092 | ||
| Comprimento de onda de corte do cabo λcc | nm | ≤ 1260 | ||
| Coeficiente de dispersão 1550 nm | PS/nm*km | ≤ 18 | ||
| Coeficiente de dispersão 1625 nm | PS/nm*km | ≤ 22 | ||
| PMD Fibra individual máxima | PS/√km | ≤ 01 | ||
| Características geométricas | Diâmetro do campo de modo (MFD) a 1310 nm | μm | 8.7~9.5 | |
| Diâmetro do campo de modo (MFD) a 1550 nm | μm | 9.8 a 10.8 | ||
| Índice de refração de grupo a 1310 nm | / | 1.466 | ||
| Índice de refração de grupo a 1550 nm | / | 1.467 | ||
| Diâmetro do revestimento | μm | 125 ± 0.7 | ||
| Diâmetro do revestimento | μm | 235-250 | ||
| Erro de concentricidade do núcleo/revestimento | μm | ≤ 06 | ||

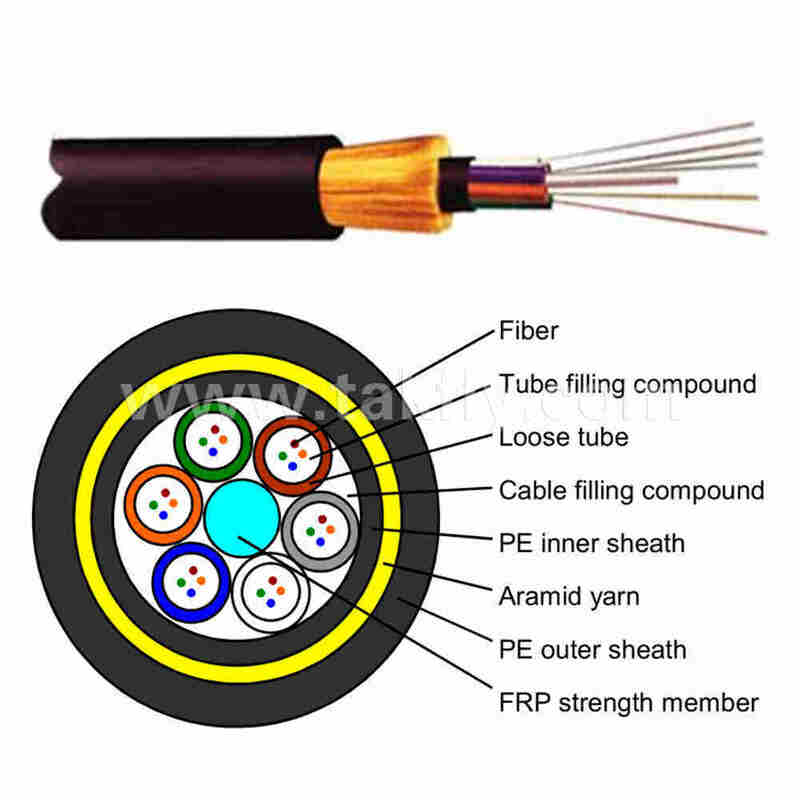

Construção e parâmetros de desempenho dos cabos
| Posições | Descrições |
|---|---|
| Categoria de fibras ópticas | G652D |
| Contagem de fibras | 24 48 96 |
| Estrutura | Um mais seis. Um mais oito. |
| Material da MCS | FRP |
| Material de tubo solto | PBT |
| Material de bloqueio de água | Fabrico a partir de fibras sintéticas |
| Membro de força periférica | Fabrico a partir de fibras sintéticas |
| Material da bainha exterior | MDPE (preto) |
| Diâmetro do cabo (mm) | 9.5 10 0 118 |
| Peso (kg/km) | 70 75 110 |
| Tensião máxima permitida (N) | 2700 |
| Duração (m) | 100 |
| Temperatura de funcionamento | -40°C a +70°C |
Especificações de embalagem e tambor
- Comprimento da embalagem: 2,0 ~ 4,0 km por tambor
- Tipo de tambor: tambor composto de madeira, tipo de exportação
- Fumigação: relatório e carimbo, se necessário
Marcação do cabo
O revestimento exterior é impresso a jato de tinta a cada metro com ano de fabricação, tipo de cabo, contagem de fibras e marcação de comprimento.
Aplicações
- Comunicação aérea em linhas de transmissão de alta tensão (10kV ~ 220kV)
- Automação de redes privadas de sistemas de energia
- Enlaces de rede de rede metropolitana e de acesso
- Instalações de longo percurso através de rios ou vales
- Acesso à banda larga nas zonas rurais e montanhosas
Conformidade com as normas
- DL/T 788-2016 (Indústria de energia elétrica)
- YD/T 980-2002 (Indústria das telecomunicações)
- IEC 60794-4
- IEEE 1222
- Telcordia GR-20
Informações de encomenda
| Modelo | Contagem de fibras | Espasão | Material da bainha | Aplicação típica |
|---|---|---|---|---|
| ADSS-100M-4X | 4 | 100 m | MDPE | Linhas de baixa tensão / distribuição |
| ADSS-100M-6X | 6 | 100 m | MDPE | Linhas de baixa tensão / distribuição |
| ADSS-100M-12X | 12 | 100 m | MDPE | Linhas de média tensão |
| ADSS-100M-24X | 24 | 100 m | MDPE | Linhas de alta tensão |
| ADSS-100M-48X | 48 | 100 m | MDPE | Linhas de alta tensão / EHV |
| ADSS-100M-96X | 96 | 100 m | MDPE | Comunicações de base |
Para a contagem de fibras 4/6/12, forneça o código de cor da fibra e a configuração do tubo solto ao encomendar.
Perguntas Frequentes
É um fabricante?
Sim, somos um fabricante e fornecedor de soluções FTTH e soluções totais de data center em Shenzhen, China, estabelecido em 2000.
Qual é o seu MOQ?
O MOQ pode ser de 1 peça, mas os preços tornam-se mais competitivos com quantidades maiores.
Pode citar o preço FOB?
Sim. Nós entregamos por via aérea (DHL, TNT, UPS, FEDEX) ou mar para grandes quantidades. Nós fornecemos soluções de transporte competitivas com frete e detalhes de tempo de chegada.
Como está a tua qualidade?
A nossa produção segue as normas IEC e europeias com certificações CE, ISO, RoHS, CPR e ANATEL. Todos os produtos são 100% testados antes da entrega.
Qual é o seu prazo?
Depende da quantidade e dos produtos. Cabos de fibra óptica: 2-3 dias úteis para até 5000 peças. Temos produtos regulares em estoque e tratamos pedidos urgentes.
Qual é a sua garantia?
Garantia de 1 ano para cabos de remendo (danos não artificiais).
Qual é a tua bagagem?
Pacote padrão de exportação internacional. Impressão de logotipo personalizado disponível mediante pedido antes da cotação.
Pode oferecer OEM/ODM?
Sim, todos os produtos aceitam OEM/ODM. Podemos assinar acordos de confidencialidade.
Posso ter uma amostra?
As amostras gratuitas estão disponíveis para produtos abaixo de 10 dólares.
Como posso encomendar?
- Enviar inquérito com detalhes do produto e quantidade
- Nós fornecemos a cotação com tempo de chegada
- Confirme a cotação e receba PI com dados bancários
- A produção começa após o pagamento
- Confirmar o destinatário antes da entrega
- Receber o número de rastreamento após a remessa
Qual é o seu prazo de pagamento?
T/T, Western Union, Paypal, MoneyGram. Para grandes quantidades: 50% depósito, 50% saldo antes da entrega. Nós combinamos preços competitivos do mercado.
