Novo painel MPO de alta densidade e montador de rack de tamanho pequeno, leve e resistente a impactos
Detalhes do produto:
| Place of Origin: | Guangdong, SHENZHEN |
| Marca: | TAKFLY |
| Certificação: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | DF-MPO Patch Panel#995 |
Condições de Pagamento e Envio:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Preço: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informação detalhada |
|||
| Installation Type: | Plug-in/Field-terminated | Module Fiber Amount: | Up to 24 |
|---|---|---|---|
| Operating Temperature: | -40°C to +80°C | Cores: | 2/4/6/8/12/24/48 |
| Cable Material: | LSZH / OFNP / PVC | Fiber Counts: | 12F |
| Fiber Count: | 8/12/24/48/72 fibers | Return Loss: | >50dB |
| Patch Penal: | 6 x 4 LC x 5 moudle | Polarity: | B |
| Ir Stardand: | MPO/MTP<0.7dB | Core: | Multicore |
| Fiber Mode: | SM, MM(OM1,OM2,OM3,OM4,OM5) | Size: | 180 x 90 x 30 (mm) |
| Cable Diameters: | 0.9 / 2.0 / 3.0mm | ||
| Destacar: | Painel MPO montado no rack,Painel de remendos MPO de alta densidade,Painel de remendos MPO leve |
||
Descrição de produto
Descrição:

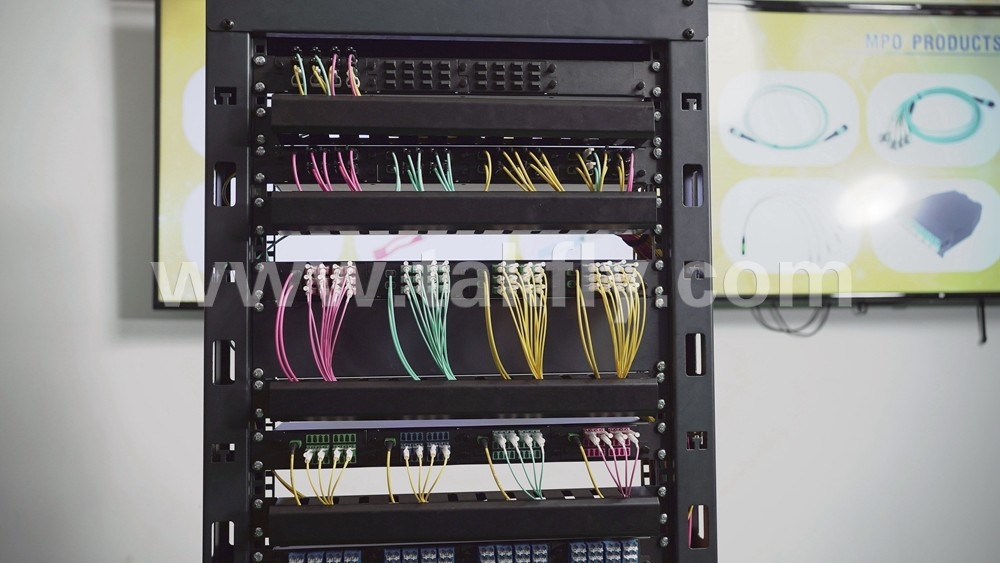

1U-19polegadaMPO/MTPPainel de revestimento de fibras de alta densidade montado num racké concebido para grandes salas de centro de dados: aplicação MDF, área de fiação IDF ligação de fibra óptica, gestão da unidade de distribuição de fibra,e outros ambientes de fibras ópticas integradas de alta densidade, etc. É instalado em estantes e armários de 19 polegadas.

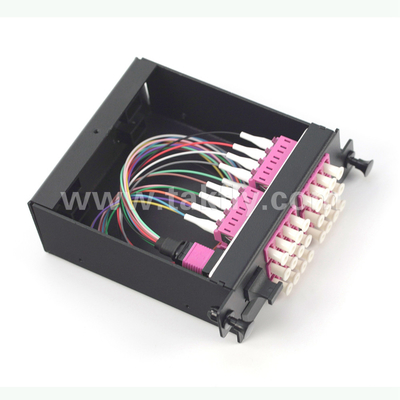

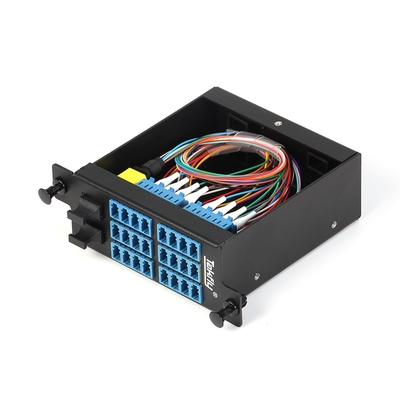

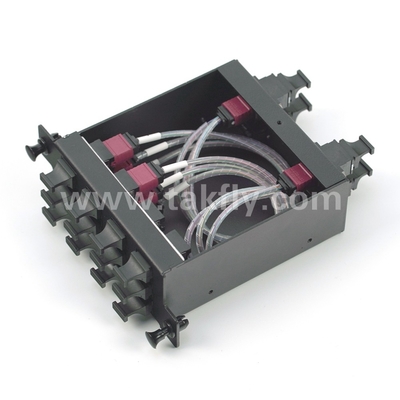

O 1U 19inch MPO/MTP Patch Panel poderia carregar 4 módulos de cassete pré-conectados, e a capacidade máxima que pode ser gerenciada é de 1152 núcleos para a interface MPO ou 96 núcleos para a interface LC.Cada caixa de módulo pré-terminado independente é colocada no quadro de distribuição de fibra óptica, para completar o conjunto completo do painel do adesivo.
Características:
- Não.Instalado em montagem de rack de 19 polegadas e armário, aplicação para módulos de cassete de gestão centralizada.
- Não.1U de alta densidade de capacidade de 1152 fibras para a interface MPO e 96 fibras para a interface LC.
- Não.A porta de entrada pode ser usada no painel frontal ou traseiro para opção, e a porta de saída está no painel frontal.
- Não.O conector MPO/MTP masculino ou feminino está disponível. Conectado e posicionado por PIN e adaptador para obter uma conexão precisa e altamente estável.
- Não.Projeto modular, estrutura de bloqueio plug-in, a fibra tem uma identificação de sequência de linha clara, fácil de testar, instalar, remover e ajustar o acoplamento.
- Não.Novo material de liga de alumínio de alta qualidade, resistente e durável, superfície de revestimento eletrostático após processo de produção rigoroso
- Não.O módulo de cassete e o painel são de tamanho pequeno, leve, resistente a impactos, alta pressão, retardador de chama, resistente à corrosão, estrutura forte para proteger a fibra óptica interna,desempenho de vedação ultra-alto para facilitar a prova de poeira, conceção inovadora para equipamentos de rede avançados.
Aplicações:
ØComunicação por fibra ópticacablagem densasistema entre edifícios.
ØInterligação de ligações ópticas em equipamentos ópticos ativos para cablagem LAN.
ØEstação base de telecomunicações.
ØSala do centro de dados da área industrial.
ØSala do centro de dados do edifício comercial.
ØCATV
ØLAN
ØWAN
ØFTTX
Csobre a figuraçãoSCheme:
1.
2.
|
Modelo |
Capacidade de cassete LGX |
LGX |
Capacidade total |
Tipo de conector |
Tamanho |
Aplicação |
|
|
A2 |
R |
72F MPO*4 peças |
4 |
1152F |
MPO*10*4 |
1U |
1 cassete A2 LGX conecte-se com 3 cassetes C1 LGX, conjunto completo de A2 conecte-se com 3 conjuntos completos C1 |
|
T |
48FMPO*6pcs=288F |
||||||
|
C1 |
R |
48F MPO*2 peças |
4 |
384F |
MPO*10*4 |
1U |
1 PC de C1 LGX Cassete conectar com4 Pcs D2 LGX Cassetes, conjunto completo C1 conectar com4 conjuntos completos D2 |
|
T |
12F MPO*8 pcs=96F |
||||||
|
D2 |
R |
12F MPO*2 peças |
4 |
96F |
MPO*2*4 |
1U |
R:12F MPO*2*4, T:24F*4 LC, ligado ao dispositivo terminal por cordão LC |
|
T |
24FLC |
LC*24*4 |
|||||
3.
|
Modelo |
Capacidade de cassete LGX |
LGX |
Capacidade total |
Tipo de conector |
Tamanho |
Aplicação |
|
|
B1 |
R |
72F MPO*1 peças |
4 |
288F |
MPO*5*4 |
1U |
R:72F MPO*1*4, T:16F MPO conectar com o dispositivo de transmissão 400G por MPO patch cord, T:24F MPO pode conectar com C3 LGX Cassette |
|
T |
16F MPO*3 peças 24F MPO*1 pcs=72F |
||||||
|
BG1 |
R |
72F MPO*2 peças |
4 |
576F |
MPO*11*4 |
1U |
100G, 400G cassete dedicada |
|
T |
16F MPO*9 pcs=144F |
||||||
|
C3 |
R |
24F MPO*1pc |
4 |
96F |
MPO*1*4 |
1U |
R:24F MPO*1*4, T:24F*4LC, ligado ao equipamento terminal através de um cabo de ligação LC |
|
T |
24F LC |
LC*24*4 |
|||||
Parâmetros do produto:
|
Tipo de fibra |
SM ((G652, G655, G657); MM (OM1-OM5) |
||
|
Conector |
Masculino ((agulha), Feminino |
LC |
|
|
MPO/MTP |
|||
|
Diâmetro do cabo(mm) |
Mini-cabo redondo: Max4,5 mm Cabos de fita: Max3.0*5.0mm |
0.9/0.6 |
|
|
Perda de inserção (dB) |
Padrão:≤0.35/0.7 (Tipico/ Max) Baixa Perda:≤0.2/0.35 (Tipico/ Max) |
≤ 03 |
|
|
Perda de retorno (min) |
APC SM: 60 dB |
PC MM: 20 dB |
UPC SM: 40 dB APC SM: 60 dB PC MM: 25 dB |
|
Comprimento de onda de ensaio (nm) |
SM: 1310/1550 MM: 850/1300 |
||
|
Repetitividade |
≤ 0,1 dB |
||
|
Durabilidade |
≤ 0,2 dB |
||
|
Intercambiáveis |
≤ 0,2 dB |
||
|
Radius de curvatura(Dinâmico/estático) |
20/10 |
||
|
Nome do produto |
Caixa de módulos |
Caixa da máquina |
|
|
Tamanho ((L*W*H) |
93*100*39 |
482*200*44,2 mm |
|
|
Materiais |
ALuminário |
||
Embalagem:
|
Peso |
Tamanho da caixa interna |
Dimensões da caixa exterior(5pcs/caixa) |
Peso por embalagem(Quilos) |
|
1.5 kg |
500*280*80mm |
510*300*420 mm |
11 |
