Cabo interno de micro fibra óptica GJFH-24-288
Resumo do Produto
Cabos de fibra óptica para interiores GJFH-24-288 Visão geral do produto Cabos de fibra óptica para interiores GJFH-24-288É concebido para aplicações de fibra óptica de alto desempenho em interiores, com excelente fiabilidade e flexibilidade. Aplicações Fibras ópticas de ligação ativa de salto ou de ...
Product Custom Attributes
Nome do produto:
Cabo interno de micro fibra óptica GJFH-24-288
Atenuação SM:
Típico 0,36/0,22
Diâmetro do revestimento (µm):
125±1,0
Atenuação MM:
Típico 3.0/1.0
Contagem de fibra óptica:
24-288°C
cor fraca do tubo:
O cromatográfico
Material da bainha:
LSZH
Diâmetro da bainha:
3,0±0,1 mm
Faixa de temperatura:
-20℃-+60℃
Garantia:
5 anos, manutenção vitalícia
Marca de fibra:
Corning, YOFC, OFS, Draka
Destacar:
Cabo de fibra óptica micro GJFH-24-288
,Cabo de fibra óptica interno 288 núcleos
,Cabo de fibra GJFH com garantia
Descrição do produto
Cabos de fibra óptica para interiores GJFH-24-288
Visão geral do produto
Cabos de fibra óptica para interiores GJFH-24-288É concebido para aplicações de fibra óptica de alto desempenho em interiores, com excelente fiabilidade e flexibilidade.
Aplicações
- Fibras ópticas de ligação ativa de salto ou de ligação de cauda
- Roteamento e correção de locais de redes de comunicação de data center e interiores
- Interligação de instrumentos e equipamento de comunicação
Características do produto
- A fibra revestida é fácil de descascar
- O elemento reforçado com fios de aramida proporciona uma excelente resistência à tração
- Número multi-núcleo com pequeno diâmetro exterior
- Bom desempenho retardador de chama com baixa atenuação induzida dentro da faixa de temperatura de funcionamento
Parâmetros e propriedades ópticas
Especificações da fibra monomodo
| Tipo de fibra | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| Atenuação (dB) Típica | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 |
| Atenuação (dB) Máxima | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 |
| Inclinação de dispersão zero | ≤ 0,091 ps/km*nm2 | ≤ 0,092 ps/km*nm2 | ≤ 0,092 ps/km*nm2 | ≤ 0,092 ps/km*nm2 |
| Dispersão (1285~1340 nm) | -3,5 - 3,5ps/nm*km | -3,5 - 3,5ps/nm*km | -3,5 - 3,5ps/nm*km | -3,5 - 3,5ps/nm*km |
| Diâmetro do campo de modo (@1310nm) | 9.1±0,4 μm | 80,8 ± 0,4 μm | 80,8 ± 0,4 μm | 80,8 ± 0,4 μm |
| Cable de comprimento de onda de corte (nm) | ≤ 1260 nm | ≤ 1260 nm | ≤ 1260 nm | ≤ 1260 nm |
| Radius de curvatura mínimo (mm) | 16 mm | 10 mm | 7.5 mm | 50,0 mm |
| Diâmetro do revestimento (μm) | 125±1,0 μm | 125±1,0 μm | 125±1,0 μm | 125±1,0 μm |
Especificações da fibra multimodo
| Tipo de fibra | 62.5/125 μm (850/1300nm) | 50/125 μm (850/1300nm) | Biom2+ (850/1300nm) | Biom3 (850/1300nm) | Biom4 (850/1300nm) | Biom5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| Atenuação (dB) Típica | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 |
| Atenuação (dB) Máxima | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 |
| Largura de banda (MHz*km) | ≥ 200/≥ 500 | ≥ 400/≥ 500 | ≥ 700/500 | ≥ 1500/500 | ≥ 3500/500 | ≥ 3500/1850/500 |
| Largura de banda modal efetiva | - O que é? | - O que é? | ≥ 950/--- | ≥ 2000/---- | ≥ 4700/---- | ≥ 4700/2470 |
| 10 Gigabit Ethernet SX (M) | - Não. | - Não. | ≤ 150/---- | ≤ 300/---- | ≤ 550/---- | |
| O número de unidades de comando deve ser igual ou superior a: | - Não. | - Não. | - Não. | 140/---- | 170/---- | 200 M/----/---- |
| Radius de curvatura mínimo (mm) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| Diâmetro do revestimento (μm) | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

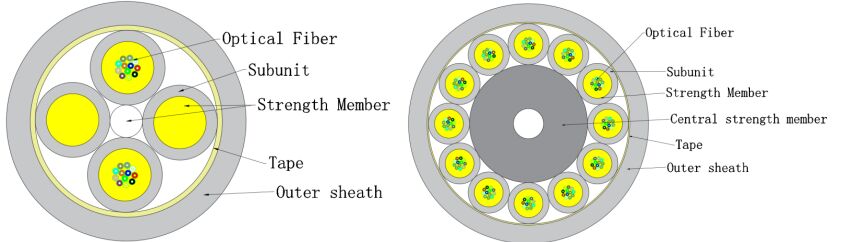

Estrutura do produto
| Posições | Descrições |
|---|---|
| Fibra óptica |
Contagem de fibras:24-48, 50-72, 74-96, 98-288 Cor:O cromatográfico |
| Subunidade/recheio |
Contagem:4, 6, 8, 12 Materiais:LSZH |
| Membro da Força |
Materiais:Fios de fibras sintéticas Cor:Dependendo dos requisitos do cliente ou do tipo de fibra Diâmetro:3.0±0,1 mm Espessura:0.5±0,05 mm |
| Membro da Força Central | Materiais:FRP e revestimento |
| Capa exterior |
Materiais:LSZH Cor:Dependendo dos requisitos do cliente ou do tipo de fibra |
| A camada do pacote |
Materiais:Tela Diâmetro:9.0±0.3, 11,2±0.4, 13,5±0.5, 17,5±0,5 mm |
Características mecânicas e ambientais
| Posições | Descrições |
|---|---|
| Resistência à tração |
A curto prazo:150 N A longo prazo:50N |
| Resistência ao esmagamento |
A curto prazo:500N/100mm A longo prazo:100N/100mm |
| Intervalo de temperatura | -20°C a +60°C |
| Radius de dobra |
Dinâmica:≥ 20D Estático:≥ 10D |
Embalagem e entrega
- Embalagem:Proteção de tambores de madeira, de acordo com o pedido do cliente ou da nossa empresa.
- Tempo de entrega:Comprimento padrão da bobina: 0,5-2,0 km ou conforme pedido do cliente.
Marcação do cabo
- Marcador de cabo a cada metro por impressão a jato de tinta
- Ano de fabrico
- Tipo de cabo
- Número de fibras
- Comprimento do cabo
- E assim por diante
- De acordo com o pedido do cliente ou da nossa empresa
Imagens do produto
Por que escolher o TAKFLY
- Mais de 26 anos de experiência na fabricação de produtos de fibra óptica
- 450+ trabalhadores de montagem com mais de 3 anos de experiência
- 10+ Engenheiros de I&D dedicados à inovação
- 16 Máquinas de injecção e linhas de produção importadas da Alemanha
- 30 máquinas de ensaio, incluindo instrumentos de ensaio OTDR, 3D, VFL, IL&RL
- Equipamento de ensaio completo: testadores de resistência à tensão, testadores de resistência à esmagamento, testadores de medidores de potência, verificadores de luz
- Aceitação da marca OEM
- Participação na exposição global: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Controle de qualidade
- Verificação pontual das matérias-primas antes da produção
- Inspecção completa após cada processo individual
- Verificação completa da produção a meio termo
- Inspecção completa do produto acabado antes da embalagem
- Verificações pontuais antes do envio
Informações de entrega
- Amostragens:1-3 dias úteis
- Encomendas de produção em massa:3-7 dias úteis
- Embalagem:Sacos, caixas e paletes de plástico disponíveis mediante pedido
