Descrição de produto
Cabos de fibra óptica para interiores GJFH-24-288
Visão geral do produto
Cabos de fibra óptica para interiores GJFH-24-288
Aplicações do produto
- Fibras ópticas de ligação ativa de salto ou de ligação de cauda
- Roteamento e correção de locais de redes de comunicação de data center e interiores
- Interligação de instrumentos e equipamento de comunicação
Características do produto
- A fibra revestida é fácil de descascar
- O elemento reforçado com fios de aramida proporciona uma excelente resistência à tração
- Número multi-núcleo com pequeno diâmetro exterior
- Bom desempenho retardador de chama com baixa atenuação induzida dentro da faixa de temperatura de funcionamento
Parâmetros e propriedades ópticas
Especificações da fibra monomodo
| Tipo de fibra | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| Atenuação (dB) | Típico: 0,36/0.22 Máximo: 0,5/0.4 |
Típico: 0,36/0.22 Máximo: 0,5/0.4 |
Típico: 0,36/0.22 Máximo: 0,5/0.4 |
Típico: 0,36/0.22 Máximo: 0,5/0.4 |
| Inclinação de dispersão zero | ≤ 0,091 ps/km*nm2 | ≤ 0,092 ps/km*nm2 | ≤ 0,092 ps/km*nm2 | ≤ 0,092 ps/km*nm2 |
| Dispersão ((1285~1340nm) | -3,5 - 3,5ps/nm*km | -3,5 - 3,5ps/nm*km | -3,5 - 3,5ps/nm*km | -3,5 - 3,5ps/nm*km |
| Diâmetro do campo de modo ((@1310nm) | 9.1±0,4 μm | 80,8 ± 0,4 μm | 80,8 ± 0,4 μm | 80,8 ± 0,4 μm |
| Cable de comprimento de onda de corte ((nm) | ≤ 1260 nm | ≤ 1260 nm | ≤ 1260 nm | ≤ 1260 nm |
| Min raio de curvatura ((mm) | 16 mm | 10 mm | 7.5 mm | 50,0 mm |
| Diâmetro do revestimento ((μm) | 125±1,0 μm | 125±1,0 μm | 125±1,0 μm | 125±1,0 μm |
Especificações da fibra multimodo
| Tipo de fibra | 62.5/125 μm (850/1300nm) | 50/125 μm (850/1300nm) | Biom2+ (850/1300nm) | Biom3 (850/1300nm) | Biom4 (850/1300nm) | Biom5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| Atenuação (dB) | Típico: 3,0/1.0 Máximo: 3,5/1.5 |
Típico: 3,0/1.0 Máximo: 3,5/1.5 |
Típico: 3,0/1.0 Máximo: 3,5/1.5 |
Típico: 3,0/1.0 Máximo: 3,5/1.5 |
Típico: 3,0/1.0 Máximo: 3,5/1.5 |
Típico: 3,0/1.0 Máximo: 3,5/1.5 |
| Largura de banda ((MHz*km) | ≥ 200/≥ 500 | ≥ 400/≥ 500 | ≥ 700/500 | ≥ 1500/500 | ≥ 3500/500 | ≥ 3500/1850/500 |
| Largura de banda modal efetiva | - O que é? | - O que é? | ≥ 950/--- | ≥ 2000/---- | ≥ 4700/---- | ≥ 4700/2470 |
| 10 Gigabit Ethernet SX (M) | - Não. | - Não. | ≤ 150/---- | ≤ 300/---- | ≤ 550/---- | |
| O número de unidades de comando deve ser igual ou superior a: | - Não. | - Não. | - Não. | 140/---- | 170/---- | 200 M/----/---- |
| Min raio de curvatura ((mm) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| Diâmetro do revestimento ((μm) | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

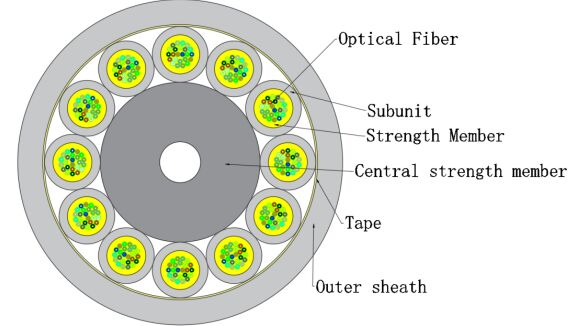

Estrutura do produto
| Posições | Descrições |
|---|---|
| Fibra óptica |
Contagem de fibras:24-48 50-72 74-96 98-288 Cor:O cromatográfico |
| Subunidade/recheio |
Contagem:4 6 8 12 Materiais:LSZH |
| Membro da Força |
Materiais:Fios de fibras sintéticas Cor:Dependendo dos requisitos do cliente ou do tipo de fibra Diâmetro:3.0±0,1 mm Espessura:0.5±0,05 mm |
| Membro da força central | Materiais:FRP e revestimento |
| Capa exterior |
Materiais:LSZH Cor:Dependendo dos requisitos do cliente ou do tipo de fibra |
| A camada de encomenda |
Materiais:Tela Diâmetro:9.0±0.3 11.2±0.4 13.5±0.5 17.5±0.5 mm |
Características mecânicas e ambientais
| Posições | Descrições |
|---|---|
| Resistência à tração | A curto prazo: 150N A longo prazo: 50N |
| Resistência ao esmagamento | A curto prazo: 500N/100mm A longo prazo: 100N/100mm |
| Intervalo de temperatura | -20°C a +60°C |
| Radius de dobra | Dinâmica: ≥20D Estática: ≥10D |
Embalagem e entrega
- Embalagem:Proteção de tambores de madeira, de acordo com o pedido do cliente ou da nossa empresa.
- Tempo de entrega:Comprimento padrão da bobina: 0,5-2,0 km ou conforme pedido do cliente.
Marcação do cabo
- Marcador de cabo a cada metro por impressão a jato de tinta
- Ano de fabrico
- Tipo de cabo
- Número de fibras
- Comprimento do cabo
- E assim por diante
- De acordo com o pedido do cliente ou da nossa empresa
Imagens do produto
Por que escolher o TAKFLY
- Mais de 26 anos de experiência na fabricação de produtos de fibra óptica
- 450+ trabalhadores de montagem com mais de 3 anos de experiência
- 10+ Engenheiros de I&D dedicados à inovação
- 16 Máquinas de injecção e linhas de produção importadas da Alemanha
- 30 máquinas de ensaio, incluindo instrumentos de ensaio OTDR, 3D, VFL, IL&RL
- Equipamento de ensaio completo: testadores de resistência à tensão, testadores de resistência à esmagamento, testadores de medidores de potência, verificadores de luz
- Aceitação da marca OEM
- Participação na exposição global: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Controle de qualidade
- Verificação pontual das matérias-primas antes da produção
- Inspecção completa após cada processo individual
- Verificação completa da produção a meio termo
- Inspecção completa do produto acabado antes da embalagem
- Verificações pontuais antes do envio
Informações de entrega
- Amostragens:1-3 dias úteis
- Encomendas de produção em massa:3-7 dias úteis
- Embalagem:Sacos, caixas e paletes de plástico disponíveis mediante pedido
Perguntas Frequentes
P1: Como posso obter o seu catálogo e lista de preços?
Forneça o seu e-mail ou informações de contacto através do nosso website para receber o nosso catálogo e lista de preços.
P2: Posso negociar os preços?
Sim, podemos considerar descontos para cargas de vários contentores de mercadorias misturadas.
Q3: Quanto serão os encargos de transporte?
Os encargos de envio dependem do tamanho do envio e do método de envio.
P4: Posso visitar-te?
Certamente! Nossa fábrica está localizada em Shenzhen, China. Por favor, entre em contato conosco para agendar uma consulta.
Q5: E se houver problema de qualidade quando recebermos os produtos?
Se você encontrar problemas de qualidade ao desembalar, por favor tire fotos para nossa referência.juntamente com a implementação de melhorias de qualidade para a produção futura.
Q6: Quais são os seus termos de embalagem?
Normalmente embalamos mercadorias em caixas de blister e caixas de cartão, mas podemos acomodar pedidos de embalagem personalizados dos clientes.
Q7: Quais são os seus termos de pagamento?
T/T 30% como depósito, e 70% de saldo antes da entrega.
Q8: Quais são os seus termos de entrega?
EXW, FOB, CFR, CIF, DDU
Q9: Que tal o seu prazo de entrega?
Geralmente 5-7 dias úteis após o recebimento do pagamento antecipado.
Q10: Você pode produzir de acordo com as amostras?
Sim, podemos fabricar produtos com base em suas amostras ou desenhos técnicos.
