FTTH MPO/MTP de alta densidade Gerenciamento de cassetes Fibra óptica Patch Panel Tipo deslizante
Detalhes do produto:
| Lugar de origem: | China, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificação: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número do modelo: | Tipo deslizante do painel de gerenciamento de cassetes MPO/MTP |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | negotiable denpend on QTY |
| Detalhes da embalagem: | Caixa blister + caixa |
| Tempo de entrega: | 5-9 dias úteis dependendo do QTY |
| Termos de pagamento: | Western Union,T/T,/Paypal |
| Habilidade da fonte: | 1000 unidades/dia |
|
Informação detalhada |
|||
| Nome do produto: | Tipo deslizante do painel de remendo da fibra ótica da gestão da gaveta do alto densidade MPO/MTP de | Tipo de fibra: | SM (G652, G655, G657); MM (OM1-OM5) |
|---|---|---|---|
| Diâmetro do cabo: | 0,9/0,6 | Conector: | Macho (agulha de pino), fêmea MPO/MTP、 LC |
| Perda de inserção (dB): | ≤ 0,3 | Perda de retorno (dB): | UPCSM: 40dB APCSM: 60dB |
| Repetibilidade: | ≤ 0,1dB | Durabilidade: | ≤ 0,2dB |
| Intercambiabilidade: | ≤ 0,2dB | Raio de curvatura (dinâmico/estático): | mínimo 40 mm |
| Nome do produto: | Racks、Módulo cassete | Material: | Alumínio |
| Projetado de acordo com: | A norma ISO/IEC 11801, EN50173, IEC 60304, IEC 61754, EN297-1 | Complacente a: | RoHS, Reach/SVHC |
| Destacar: | Painel de correcção de cassetes MPO/MTP FTTH,painel de revestimento de fibra óptica deslizante,Centro de dados MPO de cassete de alta densidade |
||
Descrição de produto
Painel de patch de fibra óptica de gerenciamento de cassetes MPO/MTP de alta densidade FTTH
Solução avançada de data center e rede deslizável projetada para conectividade e gerenciamento de fibra óptica de alta densidade.
Visão geral do produto
O patch panel montado em rack da série Takfly foi projetado para gerenciar e abrigar módulos de cassete de fibra MTP/MPO para LC de fácil conexão, facilitando conexões para sistemas de cabeamento de fibra MTP/MPO de alta densidade pré-terminados plug-and-play. Esta solução aumenta a disponibilidade da rede e é particularmente adequada para aplicações SAN, LAN e Data Center.
Cada cassete MTP/MPO para LC de fácil conexão acomoda conjuntos de fibra baseados em MTP/MPO de fibra 12/24 e vem pré-carregado com adaptadores LC em vários modos de fibra para atender às suas necessidades específicas.
Aplicações
- Sistemas de fiação densa de comunicação de fibra óptica entre edifícios
- Aplicativos de acesso sem fio (WAA)
- Redes locais (LAN)
- Sistemas de televisão a cabo (CATV)
- Salas de data center em edifícios comerciais
- Estações base de telecomunicações
- Interconexão de link óptico em equipamentos ópticos ativos para cabeamento LAN
- Fibra para casa (FTTH)
- Salas de data center em áreas industriais
Principais recursos
- Projetado para montagem em rack de 19 polegadas e instalação em gabinete com gerenciamento centralizado de módulo de cassete
- Construção em liga de alumínio de alta qualidade com superfície de revestimento eletrostático durável
- Capacidade de alta densidade 1U com suporte para 96 fibras para interface LC
- Conectores MPO/MTP macho ou fêmea com PIN preciso e conexões de adaptador
- Design modular com estrutura de travamento plug-in e identificação clara da sequência de linhas
- Construção compacta, leve, resistente a impactos, retardante de chamas e resistente à corrosão
- Excelente desempenho de vedação para proteção contra poeira e integração avançada de equipamentos de rede
- Acomoda até 4 módulos pequenos/MTP em espaço de 1U
- Várias opções de adaptadores disponíveis para diversas configurações
- Compatível com tubos soltos, distribuição e cabos pré-terminados
- ROHS, REACH SvHC e UL classificados para garantia de qualidade
- Compatível com sistemas de rack padrão de 19"
Especificações Técnicas
| Tamanho U | 1U (44,2 mm) |
|---|---|
| Número de portas | 12 (núcleo máximo de 144) |
| Largura | 482,6 mm |
| Profundidade | 464,9 mm |
| Peso líquido | 6,8kg |
| Peso Embalado | 8,7kg |
| Tamanho embalado | 57*56*20cm |
| Material | Aço laminado a frio de 1,2 mm |
| Revestimento de Materiais | Revestimento em pó |
| Cor | Preto |
| Projetado de acordo com | TIA/EIA 568.C, ISO/IEC 11801, EN50173, IEC60304, IEC61754, EN297-1 |
| Compatível com | RoHS, Alcance/SVHC |
| Tamanho U | 1U (44 mm) | 2U (88mm) |
|---|---|---|
| Número de portas | 4 (máx. 96 núcleos) | 8 (máx. 192 núcleos) |
| Largura | 482,6 mm | |
| Profundidade | 363,2 mm | |
| Peso líquido | 3kg | 6kg |
| Peso Embalado | 3,3 kg | 6,5kg |
| Material | Aço laminado a frio de 1,2 mm ~ 1,5 mm | |
| Revestimento de Materiais | Revestimento em pó | |
| Cor | Preto | |
| Projetado de acordo com | TIA/EIA 568.C, ISO/IEC 11801, EN50173, IEC60304, IEC61754, EN297-1 | |
| Compatível com | RoHS, Alcance/SVHC | |
Estrutura do painel

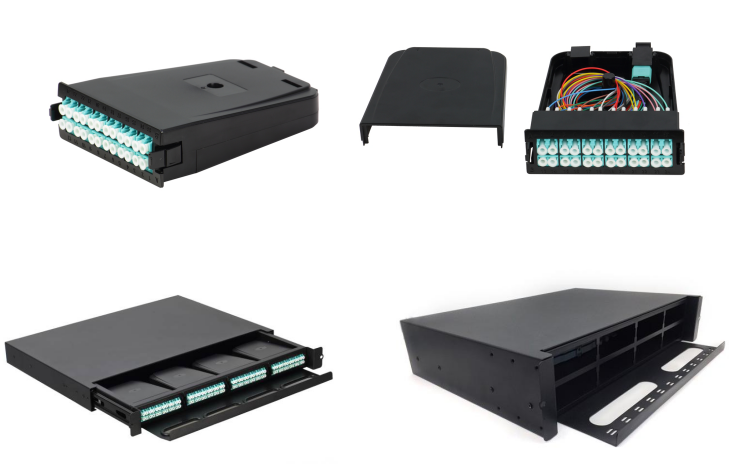

Imagens do produto
Por que escolher a TAKFLY?
- Mais de 26 anos de experiência na fabricação de produtos de fibra óptica
- Mais de 450 trabalhadores de montagem com mais de 3 anos de experiência
- Mais de 10 engenheiros de P&D dedicados à inovação
- 16 conjuntos de máquinas injetoras importadas da Alemanha e 16 linhas de produção
- Equipamento de teste abrangente, incluindo instrumentos de teste OTDR, 3D, VFL, IL&RL, testadores de resistência à tensão
- Marca OEM aceita
- Participação regular em exposições em todo o mundo
Controle de qualidade
- Verificação pontual da inspeção de entrada de matéria-prima antes da produção
- Inspeção completa após a conclusão de cada processo individual
- Inspeção completa das etapas de produção incompletas
- Inspeção completa dos produtos acabados antes de embalar
- Verificação local antes do envio
Informações de entrega
- Amostras: 1-3 dias úteis
- Pedidos de produção em massa: 3-7 dias úteis
- Embalagem: Opções de saco plástico, caixa e palete disponíveis
Perguntas frequentes
Q1: Como posso obter seu catálogo e lista de preços?
A1: Forneça seu e-mail ou informações de contato através de nosso site para receber nosso catálogo e lista de preços.
Q2: Posso negociar os preços?
A2: Sim, podemos considerar descontos para vários contêineres de produtos mistos.
Q3: Quanto custarão os custos de envio?
A3: As despesas de envio dependem do tamanho e do método de envio. Forneceremos cobranças mediante solicitação.
Q4: Posso visitá-lo?
A4: Claro, nossa fábrica está em Shenzhen, China. Entre em contato conosco para agendar um horário.
Q5: E se houver um problema de qualidade quando recebermos a mercadoria?
A5: Se surgirem problemas de qualidade ao desembalar, tire fotos para nossa referência. Nosso departamento de controle de qualidade investigará e fornecerá as melhores soluções, e implementaremos melhorias para produção futura.
Q6: Quais são os seus termos de embalagem?
A6: Geralmente, embalamos mercadorias em caixas blister e caixas de papelão, mas também podemos atender a solicitações de embalagens personalizadas.
Q7: Quais são as suas condições de pagamento?
A7: Depósito de 30% T/T, saldo de 70% antes da entrega. Fornecemos fotos dos produtos e embalagens antes do pagamento final.
Q8: Quais são os seus termos de entrega?
A8: EXW, FOB, CFR, CIF, DDU
Q9: E quanto ao seu prazo de entrega?
A9: Geralmente, 5-7 dias úteis após o recebimento do pagamento antecipado. O prazo de entrega específico depende dos itens e da quantidade do pedido.
Q10: Você pode produzir de acordo com amostras?
A10: Sim, podemos produzir com base em suas amostras ou desenhos técnicos.
Se você estiver interessado em nossos produtos ou tiver alguma dúvida, não hesite em nos contatar a qualquer momento!
