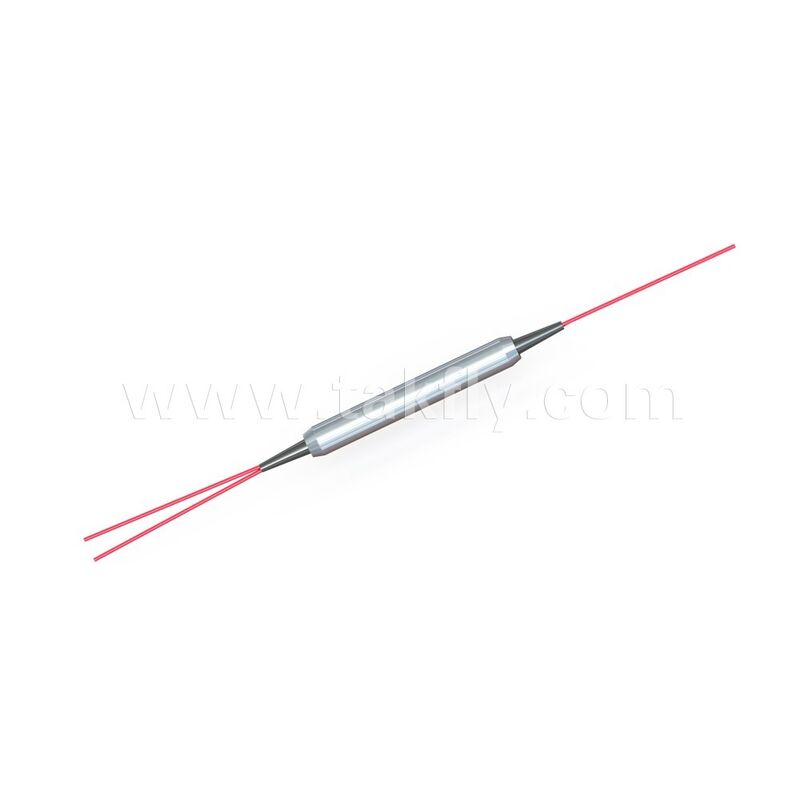

Polarização mantendo isolador PM de fibra óptica e híbrido WDM para computação de IA de TIC
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | OEM |
| Certificação: | ISO, CE RoHS |
| Número do modelo: | DF-PM-Isolador-WDM |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | USD90-160/pc |
| Detalhes da embalagem: | Caixa de bolhas |
| Tempo de entrega: | 5-8 dias úteis |
| Termos de pagamento: | T/T, Paypal |
| Habilidade da fonte: | 1000 PCS POR Mês |
|
Informação detalhada |
|||
| Personalização: | Sim | ||
|---|---|---|---|
| Destacar: | polarização mantendo isolador de fibra óptica,Isolador PM WDM híbrido,Isolador de fibra óptica TIC AI Computing |
||
Descrição de produto
Fibra Óptica de Manutenção de Polarização PM Isolador e WDM Híbrido para Computação de IA de TIC
PM Isolador e WDM Híbrido
O PM Isolador e WDM Híbrido é um componente especializado que integra um isolador óptico e um acoplador óptico WDM dentro de um pacote compacto. Esta combinação de isolador mais acoplador WDM é particularmente útil para o projeto e aplicações de amplificadores de fibra óptica dopada. Dois tipos de acopladores WDM estão disponíveis: 1480nm/1550nm e 980nm/1550nm. O sinal na janela de 1550nm primeiro passa pelo isolador e depois se combina com a potência do laser de bombeamento no acoplador WDM. Estágios anteriores de circuitos ópticos são protegidos devido ao isolamento óptico. Opções de isolamento de estágio único e duplo estão disponíveis.
Este produto reduz os custos gerais e simplifica a estrutura do sistema, ao mesmo tempo que proporciona melhor desempenho e confiabilidade.
Principais Características
- Baixa Perda de Inserção
- Alta Perda de Retorno
- Alto Razão de Extinção
- Alto Isolamento
- Alta Estabilidade e Confiabilidade
Diagrama da Estrutura
Especificações Técnicas
| Parâmetro | Unidade | Especificações |
|---|---|---|
| Estágio | - | Único | Duplo | Único | Duplo |
| Canal de Sinal | ||
| Faixa de Comprimento de Onda do Sinal | nm | 1064±10 | 1550±15 |
| Perda de Inserção Máx. | dB | 2.6 | 3.8 | 0.9 | 1.0 |
| Isolamento Reverso de Sinal de Pico Típico, a 23℃ | dB | 40 | 52 | 40 | 52 |
| Isolamento Reverso de Sinal Mínimo, a 23℃ | dB | 28 | 45 | 28 | 45 |
| Isolamento Mínimo (Com para Pass @ Comprimento de Onda da Banda de Ref) | dB | 30 |
| Razão de Extinção Mínima a 23℃ | dB | 20 |
| Canal de Reflexão | ||
| Faixa de Comprimento de Onda | nm | 960~990 |
| Perda de Inserção Máx. | dB | 0.6 |
| Isolamento Mínimo (Com para Ref @ Comprimento de Onda da Banda de Passagem) | dB | 15 |
| Razão de Extinção Mínima a 23℃ | dB | 18 |
| Perda de Retorno Mínima | dB | 50 |
| Estabilidade Térmica da Perda de Inserção Máx. | dB/℃ | 0.005 |
| Potência Óptica Máx. (CW) | mW | 300 |
| Carga de Tração Máx. | N | 5 |
| Temperatura de Operação | ℃ | -5~+70 |
| Temperatura de Armazenamento | ℃ | -40~+85 |
* Para dispositivos com conector, a IL é 0.3dB maior, a RL é 5dB menor e a ER é 2dB menor.
* A chave do conector padrão está alinhada com o eixo lento.
* A chave do conector padrão está alinhada com o eixo lento.
Aplicações
- Laser de Fibra
- Amplificador de Fibra
- Equipamento de Teste
