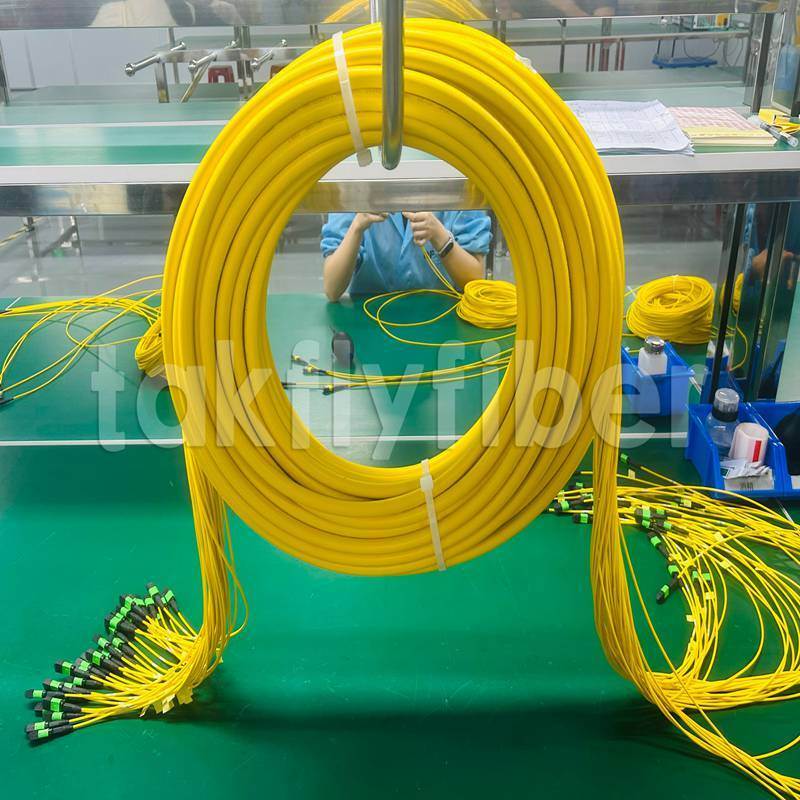

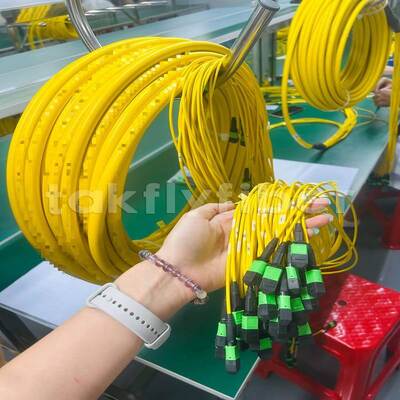

Cabo de Patch MPO/MTP Takfly de 8/12/24 Fibras até 576 Fibras Baixa Perda 500 Ciclos de Acoplamento Compatível com IEC e TIA
Detalhes do produto:
| Lugar de origem: | Shenzhen, China |
| Marca: | Takfly/OEM |
| Certificação: | CE, ISO, RoHS, GS |
| Número do modelo: | Cabo de remendo de MPO/MTP |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | US $9.88-US $19.88/ Pcs |
| Detalhes da embalagem: | Os PP ensacam então na caixa |
| Tempo de entrega: | dia 3-7working |
| Termos de pagamento: | L/C, T/T, Western Union, Paypal |
| Habilidade da fonte: | 50000 unidades/mês |
|
Informação detalhada |
|||
| Essencial: | Multinúcleo | Conector A: | SC |
|---|---|---|---|
| Conector B: | MPO/MTP | Modo Fibra: | 50/125um |
| Diâmetro do cabo: | 0.9/2.0/3.0 | Tipo polonês: | PC/APC |
| Perda de retorno: | MM/PC:20dB/SM/APC:60dB | Perda de inserção: | 00,35 dB Max (0,15 dB Tipicamente) |
| Material da bainha externa: | PVC/LSZH | Radius de curvatura estático/dinâmico: | 10D/20D |
| Código HS: | 854470000 | Gênero: | Masculino / Feminino |
| Destacar: | Cabo de patch MPO MTP de baixa perda,Cabo MPO MTP de 500 ciclos de acoplamento,Fibra óptica MPO MTP compatível com IEC |
||
Descrição de produto
Takfly MPO/MTP High-Density Multi-Fiber Patch Cord
8/12/24 Núcleos até 576 Núcleos. Baixa Perda. 500 ciclos de acasalamento.
Visão geral do produto
A série de conectores multi-fibra MPO/MTP é projetada para interconexões ópticas de alta densidade em data centers, escritórios centrais de telecomunicações, cabeçotes CATV e ambientes industriais.Uma ferrule MT moldada com precisão combinada com pinos de guia de alta precisão garante o alinhamento exato de até 24 fibras em uma única interface, com configurações personalizadas disponíveis até576 fibraspara implantações em larga escala.
Takfly CommunicationstrazMais de 25 anos de experiência na fabricação de ODM/OEMNós operamos30,000m2 de espaço de produçãoatravés de um6,000m2 sede de I&D em Shenzhene um24,000m2 de fábrica de grande volume em Zhongshan, correndo19 linhas de produção MPO dedicadascom uma produção mensal superior a200, 000 peçasDois graus de desempenho padrão e baixa perda estão disponíveis para corresponder a diversos requisitos de orçamento de ligação.100% de testes de fábricaantes do parto.
Características fundamentais
- Ferrule MT moldado de precisão para geometria do núcleo consistente
- Pins de guia de alta precisão para alinhamento fiável após acasalamento repetido
- Apoio4Fibrasem formato compacto; soluções personalizadas até576 fibras
- Perda normal:≤ 0,35 dB típico / ≤ 0,70 dB máximo
- Baixa perda:≤ 0,20 dB típico / ≤ 0,35 dB máximo
- Compatível com monomodo (G652G.655, G.657) e fibras multimodo (OM1~OM5)
- Tipos de cabos múltiplos: mini redondo (≤ 4,5 mm OD) ou de fita (≤ 3,0 × 5,0 mm)
- Opções de casaco: PVC ou LSZH (baixa quantidade de fumaça, sem halogênio, certificado CPR Bca/Cca/Dca)
- Gestão da polaridade:Tipo A, B, C com codificação e rotulagem por cores
- Disponível em versões masculina (com alfinetes) e feminina (sem alfinetes)
Especificações técnicas
Parâmetros ópticos e de interface
| Parâmetro | Especificações |
|---|---|
| Tipo de conector | MPO / MTP (Homem com alfinetes / Mulher sem alfinetes) |
| Rosto final | PC (MM) / APC (SM) |
| Tipo de fibra | SM: G652G.655G.657; MM: OM1, OM2, OM3, OM4, OM5 |
| Contagem de núcleos | 4, 8, 12, 24 (customizadas até 576 fibras) |
| Tipo de cabo | Mini Round (≤4,5 mm OD) / Flat Ribbon (≤3,0×5,0 mm) |
| Material do casaco | PVC/LSZH (certificado CPR Bca/Cca/Dca) |
| Duração | 0.5 m ~ 200 m (personalizado) |
| Comprimento de onda de ensaio | SM: 1310/1550 nm; MM: 850/1300 nm |
| Perda de inserção (grado padrão) | Normal ≤ 0,35 dB / Máximo ≤ 0,70 dB |
| Perda de inserção (grado de baixa perda) | Normal ≤ 0,20 dB / Máximo ≤ 0,35 dB |
| Perda de retorno (SM APC) | ≥ 60 dB |
| Perda de retorno (MM PC) | ≥ 20 dB |
| Repetitividade | ≤ 0,1 dB |
| Durabilidade | ≤ 0,2 dB |
| Intercambiáveis | ≤ 0,2 dB |
| Radius de curvatura (estático / dinâmico) | 10D / 20D |
Confiabilidade ambiental e mecânica
Todos os cabos de ligação MPO/MTP são submetidos a um rigoroso rastreio ambiental para garantir a estabilidade a longo prazo em aplicações exigentes:
- Ciclos de acasalamento:≥ 500 (variação da perda de inserção ≤ 0,2 dB)
- Resistência à tração:≥ 50 N (para cabos de 2,0 mm, conector para cabos)
- Ciclos de aquecimento por umidade:-10°C a +65°C, 93% RH, 5 ciclos -> ΔIL ≤0,3 dB (IEC 61300-2-19)
- Envelhecimento a altas temperaturas:85°C durante 168 horas -> ΔIL ≤0,3 dB
- Armazenamento a baixa temperatura:-40°C durante 24 horas -> ΔIL ≤0,2 dB
- Vibração e choque:Cumprir os requisitos GR-1435-CORE para utilização industrial
- Ciclos térmicos:Conforme a norma IEC 61300-2-22
- Temperatura de funcionamento:-20°C ~ +70°C
- Temperatura de armazenamento:-40°C ~ +80°C
Cenários de aplicação
| Aplicação | Exemplo | Benefício |
|---|---|---|
| Centro de dados - ligações 40G/100G/400G | Cordão MPO de 12 fibras de baixa perda de patch que liga o QSFP-40G-SR4 à área de patch | Substitui 4 pares duplex LC, economiza 75% do espaço da bandeja de cabos |
| Centro de dados - Interconexão de clusters 800G/AI | Tronco MPO de 24 ou 576 fibras entre os interruptores de base e os racks de GPU | Suporta a próxima geração de óptica 800G e aglomerados de treinamento de IA com orçamento de perda ultra-baixa |
| Serviços de telecomunicações | Cabos MPO de fita de 24 fibras que ligam sub-racks ODF com módulos MPO-LC | Implementação rápida, pronta para a óptica coerente 400G |
| 5G Front-haul e Mid-haul | O sistema de transmissão MPO de 8 fibras que liga BBU/DU a AAU/RU através do CPRI/eCPRI | Reduz o tempo de instalação em 60% em comparação com o empalhe de fibras individuais |
| Interconexão industrial robusta | Pulso MPO resistente a vibrações, temperatura de funcionamento de -40°C a +85°C, aprovado no ensaio de choque e vibração | Resistência ao sal e ao mofo em ambientes adversos |
| CATV Headend - Distribuição de vídeo multicanal | 1×12 divisor MPO alimentando 12 receptores ópticos | Alta densidade, reduz a confusão dos cabos |
| LAN/SAN da empresa - Backbone do campus | Tronco MPO de 24 fibras entre o quadro principal de distribuição e os armários do edifício | Escalabilidade à prova de futuro para a conectividade de servidores 10G/25G/40G |
Vantagens competitivas
| Ponto de comparação | MPO padrão (média de mercado) | Série Takfly MPO/MTP |
|---|---|---|
| Escala de fabricação | Capacidade limitada | 30,000m2 no total (6.000m2 sede em Shenzhen + 24.000m2 fábrica em Zhongshan) |
| Linhas de produção de MPO | 3-5 linhas típicas | 19 linhas MPO dedicadas |
| Produção mensal | 20,000-50.000 peças | 200,000+ peças/mês |
| Contagem máxima de fibras | 24-48 núcleos | Até 576 núcleos |
| Perda de inserção típica | 00,50 dB | 00,35 dB (padrão) / 0,20 dB (baixa perda) |
| Ciclos de acasalamento | 200 | ≥ 500 |
| Temperatura máxima de funcionamento | 70°C | 85°C (a curto prazo), 70°C (a longo prazo) |
| Gestão da polaridade | Opcional / Manual | Tipo completo A/B/C com codificação por cores |
| Dados dos ensaios ambientais | Não especificado | Relatórios disponíveis de calor úmido, ciclo térmico e vibração |
| Comprimentos personalizados | Limitado | Qualquer comprimento entre 0,5 m e 200 m |
| Diâmetro do cabo | Volume padrão | Minironda ≤ 4,5 mm / fita ≤ 3,0 × 5,0 mm |
Encomenda e personalização
A Takfly oferece cabos MPO/MTP totalmente personalizáveis para atender aos requisitos exatos do seu projeto.
- Contagem de núcleos:4 / 8 / 12 / 24 fibras (a medida até 576 fibras)
- Grau de perda:Padrão ou de baixa perda
- Tipo de cabo:Mini-cintura redonda ou plana
- Capa exterior:PVC ou LSZH (certificado CPR Bca/Cca/Dca)
- Cara final:PC (multi-modo) ou APC (modo único)
- Polaridade:Tipo A (direita), Tipo B (invertida) ou Tipo C (em par) com botas codificadas por cores
- Sexo do conector:Masculino (com alfinetes de guia) ou Fêmea (sem alfinetes)
- Duração:Qualquer comprimento entre 0,5 m e 200 m
- Fanout:Os cabos de ruptura MPO para LC/SC/FC estão disponíveis mediante pedido
Exemplo de código de encomenda
MPO-12-LL-ROUND-LSZH-3M-APC-TYPE-MALE
│ │ │ │ │ │
│ │ │ │ │ │ │ │ │ │ Sexo: Homem (com alfinetes)
│ │ │ │ │ │ │ │ │ Polaridade: Tipo A
│ │ │ │ │ │ │ │ │ │ │ │
│ │ │ │ ??── Comprimento: 3 metros
│ │ │ ??── Envoltura: LSZH
Tipo de cabo: redondo (mini)
│ ??── Grau de perda: baixa perda
Número de fibras: 12
Garantia da qualidade e certificações
- 100% de IL & RL testados- Cada cordão vem com um relatório de teste individual.
- Inspecção por interferômetro 3D-- raio de curvatura, altura da fibra e deslocamento do ápice de acordo com os padrões da IEC
- Normas de produção-- IEC, norma europeia, critérios de fabrico IPC/WHMA-A-620
- Certificações-- CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL
- Traçabilidade-- Números de série únicos e registos de ensaios de lote para cada remessa
Resumo do produto
Esta série de cabos de adesivo MPO/MTP multifibras oferece qualidades padrão e de baixa perda, maior durabilidade mecânica (≥ 500 ciclos de acasalamento), estabilidade ambiental comprovada (calor úmido, envelhecimento a alta temperatura,armazenamento a baixa temperatura), e gestão total da polaridade (tipo A/B/C).30,000m2 de instalaçõescom19 linhas MPO dedicadase capacidade mensal superior a200, 000 peças, Takfly fornece interconexões de fibra de alta confiabilidade escaláveis para centros de dados, telecomunicações, 5G, clusters de IA, CATV e aplicações industriais.e configurações personalizadas até576 fibrasestão disponíveis.
Perguntas Frequentes (FAQ)
P1: É um fabricante direto ou uma empresa comercial?
A: Somos umaFabricante direto e fornecedor de solução totalcom sede em Shenzhen, China, estabelecida em2000. Como umEmpresa Nacional de Alta Tecnologia, nós operamos30,000m2 de espaço de fabricoatravés de um6,000m2 sede de I&D em Shenzhene um24,000m2 de fábrica de produção de grande volume em ZhongshanA nossa divisão MPO/MTP dirige19 linhas de produção dedicadascom uma capacidade mensal superior a200, 000 peças, suportando configurações até576-coreServimos clientes emMais de 128 países, incluindo parceiros de nível 1 como:Corning, Amphenol, NVIDIA e Coherent.
Q2: Qual é a sua quantidade mínima de encomenda (MOQ)?
A: MOQ pode ser1 peçaNo entanto, os preços variam favoravelmente com o volume de grandes quantidades, desbloqueando preços competitivos em camadas.,Oferecemos descontos de volume baseados em projetos e gestão de conta dedicada.
P3: Pode citar preços FOB, CIF ou DDP?
R: Sim. Oferecemos Incoterms flexíveis, incluindo EXW, FOB Shenzhen, CIF, CFR e DDP (para regiões selecionadas). Para entregas urgentes, enviamos via frete aéreo (DHL, FedEx, TNT, UPS); para encomendas a granel,Coordenamos o transporte marítimo através de transportadores competitivosCompartilhe o seu destino, quantidade e termos preferidos, e nós lhe forneceremos umCitação chave na mão com frete e tempo de entregano prazo de 24 horas.
Q4: Como garante a qualidade e a consistência do produto?
R: A nossa produção segue as normas IEC e europeias, certificadas pelo CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR e ANATEL.
- Ensaios de perda de inserção e perda de retorno de 100%em cada cordão do adesivo
- Inspecção por interferometria 3Dpara a geometria da face final do conector
- Revisão ambientalPor série IEC 61300-2 (calor úmido, ciclo térmico, vibração)
- Números de série únicose relatórios de ensaio por lotes para a total rastreabilidade
Q5: Qual é o seu tempo de entrega padrão?
R: Os prazos dependem da quantidade e da configuração:
- Produtos normalizados:2-3 dias úteis para até 5.000 unidades (mantidas em estoque)
- Configurações personalizadas:3-9 dias úteis dependendo do tipo de cabo, polaridade e comprimento
- Ordens urgentes:Mantemos estoque de buffer de configurações populares e podemos acelerar a produção para implantações críticas de tempo
Q6: Qual é a sua política de garantia?
A: Fornecemos umGarantia de 1 anoA partir da data de entrega, cobrindo defeitos de materiais e de fabrico em condições normais de funcionamento.Oferecemos serviços de reparação gratuitos (o cliente cobre o frete de devolução)Os programas de garantia estendida (2-3 anos) estão disponíveis para contratos de empresas e centros de dados.
Q7: Qual é o seu padrão de embalagem?
A: Todos os produtos são enviadosEmbalagens normalizadas para exportação internacionalCom sacos anti-estáticos, tampas protetoras e caixotes robustos.Embalagens OEMIncluindo impressão de logotipos personalizados, etiquetas de marca, códigos de barras e configurações de paletes.
P8: Pode fornecer serviços OEM/ODM?
R: Sim. Todos os produtos aceitam a personalização OEM/ODM, incluindo cores de caixa do conector, logotipos marcados a laser, cores da jaqueta do cabo, relatórios de teste personalizados e montagens especializadas.Acordo de confidencialidade (MNDA)para proteger os teus desenhos.
P9: Posso solicitar amostras antes de fazer uma encomenda em massa?
A: Sim.Amostragens gratuitasPara amostras de valor mais elevado (por exemplo, MPO de baixa perda, cabos de ruptura), cobramos o custo de produção comcrédito total aplicadoO frete de amostra é pago pelo comprador, e a entrega é tipicamente dentro de1 a 3 dias úteis.
P10: Como posso fazer uma encomenda?
R: O nosso processo simplificado:
- InvestigaçãoIncluir o seu endereço de entrega para preços com frete.
- Citação-- Receber um orçamento detalhado com prazo e termos dentro12 a 24 horas.
- Confirmação-- Aprovar a cotação; emitir umFatura proforma (PI).
- Pagamento-- T/T, Western Union ou PayPal.50% de depósito + 50% de saldoantes da expedição.
- Produção- A fabricação começa com atualizações semanais.
- Entrega-- Confirmar o destinatário e o método de envio; números de rastreamento fornecidos no prazo de 24 horas após o envio.
- Serviços pós-venda- Apoio dedicado à instalação e desempenho.
Q11: Que condições de pagamento aceita?
A: AceitamosT/T, Western Union e PayPalPara parceiros estabelecidos e contratos de grande volume (> 50 000 dólares), oferecemosTermos de conta aberta líquida-30 ou líquida-60Opções de moeda: USD, EUR, CNY.
Q12: Fornece apoio técnico e orientações de instalação?
R: Sim, a nossa equipa de apoio técnico (inglês, espanhol, chinês) fornece:
- Consultoria pré-venda em matéria de concepção de infraestruturas de fibra
- Formação em gestão da polaridade (tipo A/B/C)
- Melhores práticas de instalação de conectores MPO/MTP
- Análise dos vestígios de OTDR e resolução de problemas pós-implementação
- Apoio no local para grandes projectos de centros de dados (por acordo)
