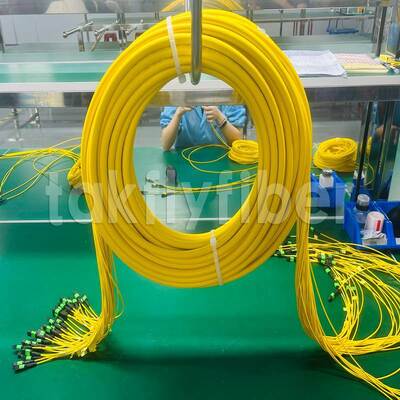

Cabos de correção de ultra-densidade MPO/MTP de 288 fibras Takfly
Detalhes do produto:
| Lugar de origem: | Shenzhen, China |
| Marca: | Takfly/OEM |
| Certificação: | CE, ISO, RoHS, GS |
| Número do modelo: | Cabo de remendo de MPO/MTP |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | US $9.88-US $19.88/ Pcs |
| Detalhes da embalagem: | Os PP ensacam então na caixa |
| Tempo de entrega: | dia 3-7working |
| Termos de pagamento: | L/C, T/T, Western Union, Paypal |
| Habilidade da fonte: | 50000 unidades/mês |
|
Informação detalhada |
|||
| Essencial: | Multinúcleo | Conector A: | SC |
|---|---|---|---|
| Conector B: | MPO/MTP | Modo Fibra: | 50/125um |
| Diâmetro do cabo: | 0.9/2.0/3.0 | Tipo polonês: | PC/APC |
| Perda de retorno: | MM/PC:20dB/SM/APC:60dB | Perda de inserção: | 00,35 dB Max (0,15 dB Tipicamente) |
| Material da bainha externa: | PVC/LSZH | Radius de curvatura estático/dinâmico: | 10D/20D |
| Código HS: | 854470000 | Gênero: | Masculino / Feminino |
| Destacar: | Cordão de adesivo MPO de 288 fibras,cordão de remendo MTP de ultra densidade,cabo MPO MTP de alta capacidade |
||
Descrição de produto
Cabo de Conexão MPO/MTP de Ultra-Densidade Takfly 288 Fibras
Solução de cabeamento trunk de alta contagem de fibras para infraestrutura hyperscale de próxima geração, suportando redes ópticas de 400G/800G e emergentes de 1.6T.
Visão Geral do Produto
O cabo de conexão MPO/MTP de 288 fibras é projetado para ambientes hyperscale onde a densidade de portas e o orçamento de link são críticos. Utilizando tecnologia de ferrolho MT moldado de precisão com pinos guia de alta precisão, este cabo trunk alinha centenas de fibras em um espaço compacto para implantação rápida.
Duas categorias de desempenho estão disponíveis: Grau Padrão oferece perda de inserção típica de 0,35 dB, enquanto Grau de Baixa Perda atinge 0,20 dB típico, preservando a margem de link valiosa em canais com múltiplos conectores. Cada montagem passa por testes de fábrica 100% para perda de inserção, perda de retorno e geometria da face final 3D.
Principais Características
- 288 fibras em um único trunk de alta contagem (contagens personalizáveis disponíveis)
- Ferrolho MT moldado de precisão com alinhamento de pino guia sub-micrométrico
- Desempenho de baixa perda: IL típico ≤0,20 dB, IL máx. ≤0,35 dB
- Desempenho padrão: IL típico ≤0,35 dB, IL máx. ≤0,70 dB
- Compatibilidade SM (G.652 / G.655 / G.657) e MM (OM1-OM5)
- Construções de cabo mini-round ou flat-ribbon
- Opções de revestimento externo em PVC ou LSZH
- Gerenciamento completo de polaridade Tipo A / B / C com boots codificados por cores
- Configurações de conector macho (com pinos) e fêmea (sem pinos)
Especificações Técnicas
Desempenho Óptico
| Parâmetro | Grau Padrão | Grau de Baixa Perda |
|---|---|---|
| Perda de Inserção Típica | ≤0,35 dB | ≤0,20 dB |
| Perda de Inserção Máxima | ≤0,70 dB | ≤0,35 dB |
| Perda de Retorno (SM APC) | ≥60 dB | ≥60 dB |
| Perda de Retorno (MM PC) | ≥20 dB | ≥20 dB |
| Comprimento de Onda de Teste (SM) | 1310 / 1550 nm | 1310 / 1550 nm |
| Comprimento de Onda de Teste (MM) | 850 / 1300 nm | 850 / 1300 nm |
Durabilidade Mecânica
| Parâmetro | Especificação |
|---|---|
| Ciclos de Acoplamento | ≥500 (ΔIL ≤0,2 dB) |
| Resistência à Tração (cabo de 2,0 mm) | ≥50 N |
| Repetibilidade | ≤0,1 dB |
| Durabilidade | ≤0,2 dB |
| Intercambialidade | ≤0,2 dB |
Estabilidade Ambiental
| Parâmetro | Especificação |
|---|---|
| Temperatura de Operação | -20°C a +70°C |
| Temperatura Máxima de Curto Prazo | +85°C |
| Temperatura de Armazenamento | -40°C a +80°C |
| Ciclos de Calor Úmido | ΔIL ≤0,3 dB após 5 ciclos (-10°C a +65°C, 93% UR) |
| Envelhecimento em Alta Temperatura | ΔIL ≤0,3 dB após 168 h a +85°C |
| Armazenamento em Baixa Temperatura | ΔIL ≤0,2 dB após 24 h a -40°C |
| Vibração e Choque | Em conformidade com GR-1435-CORE |
Atributos Físicos
| Parâmetro | Opções |
|---|---|
| Contagem de Fibras | 288 (personalizável) |
| Construção do Cabo | Mini round (≤4,5 mm OD) / Ribbon (≤3,0 × 5,0 mm) |
| Material da Jaqueta | PVC / LSZH (CPR Bca / Cca / Dca) |
| Raio de Curvatura (Estático / Dinâmico) | 10D / 20D |
| Comprimentos Disponíveis | 0,5 m a 200 m |
Cenários de Implantação
| Setor | Implantações Típicas | Vantagem de Densidade |
|---|---|---|
| Data Centers Hyperscale | Trunks de 800G spine-to-leaf, interconexões de cluster de GPU de IA | Um único trunk substitui dezenas de cabos duplex |
| Central Offices de Telecomunicações | Upgrades de backbone ODF, prontos para ópticas coerentes de 400G | Implantação rápida com módulos de breakout MPO-LC |
| Infraestrutura 5G | Links front-haul e mid-haul BBU/DU para AAU/RU | Instalação 60% mais rápida vs. emenda de fibra individual |
| Redes Industriais | Backbones robustos no chão de fábrica | Resistência a choque, vibração e mofo |
Vantagens de Fabricação
- Escala de Fabricação: 30.000 m² em P&D em Shenzhen (6.000 m²) e produção em Zhongshan (24.000 m²)
- Produção: 19 linhas MPO dedicadas entregando mais de 200.000 peças por mês
- Liderança em Contagem de Fibras: Trunks padrão de 288 fibras com personalização disponível
- Ciclo de Vida Estendido: ≥500 ciclos de acoplamento vs. média da indústria de 200 ciclos
- Margem Térmica: Operação de curto prazo até +85°C
- Clareza de Polaridade: Suporte completo Tipo A/B/C com codificação de cores
- Proteção Ambiental: Relatórios completos de testes de calor úmido, ciclo térmico e vibração fornecidos
Guia de Pedidos
Configure seu cabo de conexão usando as seguintes especificações:
- Contagem de Fibras: 288 (outras contagens disponíveis mediante solicitação)
- Grau de Perda: Padrão / Baixa Perda
- Tipo de Cabo: Mini Round / Ribbon
- Revestimento: PVC / LSZH
- Polimento: PC / APC
- Polaridade: Tipo A / Tipo B / Tipo C
- Gênero: Macho (com pinos) / Fêmea (sem pinos)
- Comprimento: 0,5 m a 200 m
- Fanout: Cabos de breakout MPO-para-LC/SC/FC disponíveis
Exemplo de Código de Pedido
MPO-288-LL-ROUND-LSZH-10M-APC-TYPEA-MALE
Garantia de Qualidade
- Testes 100% IL / RL com relatórios de teste individuais
- Inspeção por interferômetro 3D (raio, altura da fibra, offset do ápice)
- Conformidade com IEC 61754-7 e EIA/TIA-604-5
- Certificações: CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL
- Rastreabilidade de lote via números de série exclusivos
Perguntas Frequentes
Quem fabrica estes cabos de conexão?
A Takfly Communications, estabelecida em 2000, é uma Empresa Nacional de Alta Tecnologia operando 30.000 m² de espaço de fabricação (6.000 m² sede em Shenzhen, 24.000 m² fábrica em Zhongshan). A divisão MPO opera 19 linhas de produção dedicadas com produção superior a 200.000 peças por mês, atendendo parceiros como Corning, Amphenol, NVIDIA e Coherent em mais de 128 países.
Qual é o MOQ?
Uma peça para amostras. Preços por volume aplicam-se em escala.
Quais são os termos de pagamento e envio?
T/T, Western Union e PayPal são padrão. Para pedidos acima de US$ 50.000, termos Net-30 / Net-60 estão disponíveis. As opções de envio variam de EXW a DDP, com frete aéreo (DHL, FedEx, UPS) para necessidades urgentes e frete marítimo para grandes volumes.
Qual é o prazo de entrega?
Itens padrão em estoque são enviados em 2-3 dias. Trunks personalizados de 288 fibras geralmente requerem 3-9 dias úteis, dependendo da configuração exata.
OEM/ODM é suportado?
Sim. Gabinetes personalizados, logotipos, cores de jaqueta, relatórios de teste e montagens estão disponíveis sob proteção MNDA.
Qual garantia é fornecida?
Um ano a partir da entrega contra defeitos de material e fabricação. Garantias estendidas estão disponíveis.
