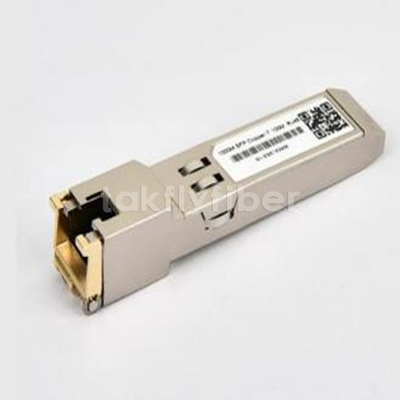

1000BASE-T Copper SFP Transceiver TX Desativar e RX Função Los/sem Los

Características

• Acima para 1.25GB/s bi-direcional dados links
• FOTP SFP PLUGGLIGLE DE HONTErint

• Tx Desativar e Rx LOS/sem Los Funcção

• Completamente Gabinete metálico para baixo Emi

• Baixo poder dissipação ( 1.05C típico)

• Compactar Conjunto do conector RJ-45

• Acesso a físico camada IC via 2 fios SErial ônibus

• 10/ 100/ 1000Mbps compatível em hospedar Systms comSgmii interface

• Temperatura do caso operacional alcance de 0 °C para+70 ° C. (Comercial)

  -20 °C para +85 ° C. (Estender)




Aplicações

1.25 Gigabit Ethernet sobre Gato 5cabo

Descrição

Tk-G3-Rj45CobrePequeno Forma Travável(SFP)Transceptores é alto desempenho, Assim,custo  eficaz  compatível com módulo com o Gigabit Ethernet e 10/ 100/ 1000BASE-T padrões como especificado em IEEE 802. 3-2002e IEEE 802.3ab, Assim, qual sup-orting 1000Mbps dados avaliar acima para 100 metros alcançar sobre não blindado torcido-categoria de par 5cabo.Omódulo suportes1000Mbpscompleto duplex dados-links com5-nível PulsoAmplitudeModulação (Pam) sinais. Todos os quatro pares em o cabo são usado com symbol avaliar no 250Mbps sobre cada par. O módulo fornece serial padrão EU IA Informações Compliantt com SFP MSA, que pode ser acessado com endereço de A0H via o 2wire serial CMOS EEPROM protocolo. O físico Ic pode também ser acessoed via 2wire serial ônibus em endereço Ach.

Alfinete Definições

Alfinete Diagrama

Figura 1. Alfinete Definições

Descrições de pinos

Notas:

Plug seq.: Sequência de engajamento de pinos durante o quente conectar.

1) TX Falta não é suportado e é sempre ConnETECTIDO para chão.

2) TX Desativar, um Entrada usada para redefinir o transceptor módulo, Esse alfinete é retirado no interior o módulocom um 4.7 KΩ resistor.Baixo (0 - 0,8 V): TRAnsceiver no meio (0,8 V. e 2.0 V): Indefinido

High (2,0 - 3,465 V): transceptor em Redefinir estado Aberto: Transceptor In Redefinir estado

3) Mod-Def 0, 1,2. Estes são os pinos de definição do módulo. Eles deveriam ser puxado up wcom A 4,7k ~ 10k resistor no hospedar quadro. O tensão de pull-up deve ser VCCT ou VCCR

Mod-Def 0 é aterrado pelo módulo para indicar que o módulo é presente Mod-def 1 é a linha do relógio de dois fios serial interface para série EU IA

Mod-Def 2 é o datuma linha de dois fios serial interface para serial EU IA

4) Rx_los (perda de sinal): lvttl compatível com um tensão máxima de Host_vcc. Rx_los pode habilitado ou desabilitado (Consulte as informações de pedido), rx_los não é usado e é sempre amarrado a chão via 100-OHM resistor.

5) Rd-/+: estes são o diferencial rSaídas ECEIVER. Eles estão acoplados CA 100 diferencial linhas que deve ser terminado com 100 (diferencial) no serdes de usuário.

6) TD-/+: Estas são as entradas diferenciais do transmissor. Eles são acoplados AC, differencial linhas com 100 diferencial rescisão dentro do módulo.

+3,3V volt de energia elétrica Interface

Sinais de baixa velocidade, Eleccaracterísticas trônicas

Interface elétrica de alta velocidade, transmissão linha-sfp

Interface elétrica de alta velocidade, host-sfp

Especificações gerais

Especificações mecânicas

O hospedar-lado de Thetk-G3-Rj45conforme para o mecânico especificações descrito em o SFP MSA1.

A frente parte do SFP (Parte estendendo -se além do rosto placa do hospedar) é maior para acomodar oRj-45conector

Referências

1.Pequeno Forma Fator Travável (SFP)Transceptor Multi-Fonte Acordo(MSA),Setembro2000.

2. IEEE802.3 - 2002.

3. “NO24C01a/02/04/08/ 16 2-Arame Serial CMOS E2BAILE DE FORMATURA” , Assim,Atmel Corporação.

Conformidade regulatória

FQA:
