Módulo RJ45 Gigabit SFP – Transceptor SFP de cobre 1000BASE-T com 1,25 Gbps e baixo EMI
Detalhes do produto:
| Lugar de origem: | Guangdong, shenzhen |
| Marca: | TAKFLY |
| Certificação: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número do modelo: | TK-G3-RJ45 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 Picanha |
|---|---|
| Preço: | US$2.21 ~ US$59.25/PC |
| Detalhes da embalagem: | espinha + caixa + cartão |
| Tempo de entrega: | 3-7 dias úteis |
| Termos de pagamento: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informação detalhada |
|||
| Modelo não: | Conector de fibra óptica | Temperatura de Armazenamento: | -40°C~85℃ |
|---|---|---|---|
| Dispositivos de fiação: | ODF | Cor: | Personalização |
| Amostra grátis: | Sim | Diâmetro externo do conector: | 3.0mm, 2.0mm, 0.9mm |
| Cor da caixa: | Azul, verde, bege | Meio de Transmissão: | Modo único/modo multimoda |
| Recurso: | Impermeável | Material: | plástico |
| Intercambiabilidade: | ≤0,2dB | Modo Fibra: | 62.5/125 μm OM1, 50/125 μm OM2 |
| Porta: | Caixa do centro de fibra do porto de Ningbo | Nome do modelo: | Conector de fibra óptica |
| Peso: | 2kg | Repetibilidade: | ≤0,2dB |
| Diâmetro da fibra: | 125μm | Tipo de montagem: | Mecânico |
| Módulo de conector: | 3,0 mm | Cabos de ligação: | 0.9mm,20,0 mm, 3,0 mm |
| Durabilidade: | ≥1000 vezes | Capacidade de produção: | 700000 peças/mês |
| Tipo de polimento: | UPC, APC | Preenchimento: | Gordura de silicone óptico |
| Resistência: | 500 ciclos | Temperatura operacional: | -40°C a +85°C |
| Perda de retorno do conector: | SMF: UPC≥50, APC≥60 ; MMF: ≥30 | Spray de sal: | 500H |
| Tempo de instalação: | Dentro de 60 anos (sem cortes de fibras) | Pacote: | SMD,QFN-20,NRF24L01,saco poliéster,Fibra Óptica |
| tipo: | Regulador de tensão, ICs lógicos, módulo transceptor, modo único, transmissão bidirecional de fibra | D/c: | Mais recente, NUEVO, 2013+,1234,Módulo de transmissor e receptor de RF |
| Distância: | 20 km, 300 m, 3 km | Aplicativo: | Telecomunicações, alarme, computador, sistema de monitoramento de vídeo, canal de fibra X |
| Temperatura operacional: | Padrão, -40°C a 85°C, -10°C a 70°C | Comprimento de onda: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Nome do produto: | Módulo de transmissão e transmissão de 433 MHz,1.25g BIDI SFP módulo óptico, SFP+ Transceptor,1.25G | Garantia: | 365 dias, 3 anos, 1 ano |
| Tensão de alimentação: | 10,9-3,6 V, 0~110,2.7 V ~ 5.5 V, comum | Certificação: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Envio por: | DHL\UPS\Fedex\EMS\HK Post | Skype: | Michelle_fang, Chaizhiquan91, Thomas65339 |
| Fonte de energia: | 3,3V | Taxa de transferência de dados: | 155M, 10G |
| Tensão: | 1.9~3.6V, padrão | Fonte: | FP,VCSEL/PIN |
| Poder de dissipação: | 0.1w,W | Doença: | Novo, 100% original novo. |
Descrição de produto

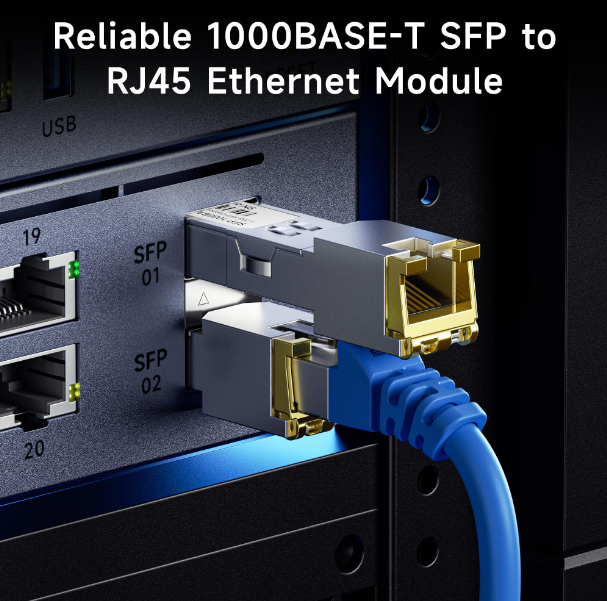

Módulo RJ45 Gigabit SFP – 1000BASE-T, 1,25 Gbps, 100 m acima de Cat 6, baixo EMI
Visão geral do produto

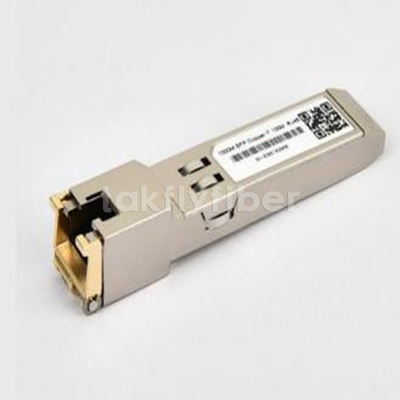

O TK-G1-RJ45 é um transceptor SFP de cobre hot-plug projetado para aplicações Gigabit Ethernet. Está em conformidade com os padrões IEEE 802.3-2002 e IEEE 802.3ab (1000BASE-T). O módulo opera a uma taxa de dados de 1000 Mbps em cabo de par trançado não blindado Categoria 5 com alcance máximo de 100 metros.
A transmissão do sinal usa modulação de amplitude de pulso (PAM) de 5 níveis em todos os quatro pares de fios (250 Mbps por par) para links full-duplex. O módulo inclui funcionalidade de ID serial por SFP MSA, acessível através de um barramento serial de 2 fios no endereço A0h. O IC da camada física também pode ser acessado no endereço ACh.
Principais recursos
- Taxa de dados de até 1,25 Gb/s bidirecional
- Compatível com SFP MSA, hot-plug
- TX desabilitado e RX LOS (ou sem LOS)
- Carcaça totalmente metálica para baixa interferência eletromagnética
- Consumo típico de energia: 1,05 W
- Conector RJ-45 compacto
- Acesso de barramento serial de 2 fios ao IC físico
- Suporta 1000BASE-T em sistemas host com interface SERDES
- Temperatura da caixa operacional: 0°C a +70°C (comercial) ou -20°C a +85°C (estendido)
Aplicativos
- Transmissão Ethernet de 1,25 Gigabit por cabo Cat 5
Atribuição e funções de pinos
| Alfinete | Nome | Função | Seq. | Notas |
|---|---|---|---|---|
| 1 | Veet | Terra do Transmissor | 1 | VeeT e VeeR estão conectados internamente. |
| 2 | TX_FAULT | Falha no Transmissor | 3 | Não implementado; vinculado ao VeeT. |
| 3 | TX_DISABLE | Desativar Transmissor | 3 | Consulte a descrição de Desativação de TX. |
| 4 | MOD DEF (2) | Definição do Módulo 2 | 3 | Linha de dados para barramento de ID serial. |
| 5 | MOD DEF (1) | Definição do Módulo 1 | 3 | Linha de relógio para barramento de ID serial. |
| 6 | MOD DEF (0) | Definição do Módulo 0 | 3 | Amarrado a Vee em SFP. |
| 7 | SELEÇÃO DE TAXA | Não usado | 3 | Não implementado; Suspensão de 33k para Vee. |
| 8 | LOS | Perda de sinal | 3 | Veja opção LOS. |
| 9 | VeeR | Terra do receptor | 1 | Conectado ao VeeT dentro do SFP. |
| 10 | VeeR | Terra do receptor | 1 | O mesmo que acima. |
| 11 | VeeR | Terra do receptor | 1 | O mesmo que acima. |
| 12 | RD- | Dados RX invertidos | 3 | AC acoplado, diferencial de 100Ω. |
| 13 | DR+ | Dados RX não invertidos | 3 | AC acoplado, diferencial de 100Ω. |
| 14 | VeeR | Terra do receptor | 1 | Conectado à VeeT. |
| 15 | VccR | Potência do receptor | 2 | Conectado ao VccT. |
| 16 | VccT | Potência do Transmissor | 2 | Conectado ao VccR. |
| 17 | Veet | Terra do Transmissor | 1 | Terreno comum. |
| 18 | DT+ | Dados TX não invertidos | 3 | AC acoplado, entrada diferencial de 100Ω. |
| 19 | TD- | Dados TX invertidos | 3 | AC acoplado, entrada diferencial de 100Ω. |
| 20 | Veet | Terra do Transmissor | 1 | Terreno comum. |
Notas sobre funções de pinos
- Plugue Seq.:Ordem de engate dos pinos durante hot-plugging.
- TX_FAULT:Permanentemente baixo (não suportado).
- TX_DISABLE:Pull-up interno de 4,7kΩ. Baixo (0-0,8 V) → transceptor ligado; Alto (2,0-3,465 V) ou aberto → reset.
- Mod-Def 0/1/2:O host chega com 4,7k-10kΩ para Vcc. Mod-Def 0 = módulo presente (aterrado). Mod-Def 1 = relógio, Mod-Def 2 = dados.
- RX_LOS:Saída LVTTL. Pode ser desativado (opção de pedido). Se não for utilizado, conectado ao terra via 100Ω.
- RD±/TD±:Linhas diferenciais de 100Ω acopladas em CA. O host SERDES deve terminar RD± com 100Ω; TD± tem terminação interna de 100Ω.
Fonte de alimentação (+3,3V)
| Parâmetro | Símbolo | Mínimo | Tipo | Máx. | Unidade | Doença |
|---|---|---|---|---|---|---|
| Corrente de fornecimento | É | 320 | 375 | mA | 1,2 W máximo em Vcc e temperatura completos | |
| Tensão de entrada | Vcc | 3.13 | 3.3 | 3,47 | V | Referenciado ao GND |
| Tensão Máxima | Vmax | 4 | V | Não destrutivo |
Interface de baixa velocidade (LVTTL)
| Parâmetro | Símbolo | Mínimo | Máx. | Unidade | Doença |
|---|---|---|---|---|---|
| Saída SFP BAIXA | volume | 0 | 0,5 | V | Pull-up de 4,7k-10k para host_Vcc |
| Saída SFP ALTA | VOH | host_Vcc-0.5 | host_Vcc+0,3 | V | Mesma flexão |
| Entrada SFP BAIXA | VIL | 0 | 0,8 | V | Pull-up de 4,7k-10k para Vcc |
| Entrada SFP ALTA | VIH | 2 | Vcc+0,3 | V | Mesma flexão |
Características elétricas de alta velocidade (lado SFP)
| Parâmetro | Símbolo | Mínimo | Tipo | Máx. | Unidade | Notas |
|---|---|---|---|---|---|---|
| Frequência de linha | FL | 125 | MHz | Codificação de 5 níveis, IEEE 802.3 | ||
| Impedância de saída TX (diferença) | Zout,TX | 100 | Ah | 1-125 MHz | ||
| Impedância de entrada RX (diferença) | Zin,RX | 100 | Ah | 1-125 MHz |
Interface de alta velocidade (lado do host)
| Parâmetro | Símbolo | Mínimo | Tipo | Máx. | Unidade | Notas |
|---|---|---|---|---|---|---|
| Balanço de entrada TX de terminação única | Vinswing | 250 | 1200 | mV | ||
| Balanço de saída RX de extremidade única | Voutswing | 350 | 800 | mV | ||
| Tempo de subida/descida (20-80%) | Tr,Tf | 175 | obs: | |||
| Impedância de entrada TX (SE) | Zin | 50 | Ah | |||
| Impedância de saída RX (SE) | Zout | 50 | Ah |
Faixas de temperatura
| Parâmetro | Mínimo | Típico | Máx. | Unidade |
|---|---|---|---|---|
| Operacional (Comercial) | 0 | 70 | ℃ | |
| Operacional (estendido) | -20 | 85 | ℃ | |
| Armazenar | -40 | 85 | ℃ |
Esboço Mecânico
As dimensões mecânicas do lado do host do módulo seguem as especificações SFP MSA. A parte frontal (que se projeta para fora do painel host) é ampliada para acomodar o conector RJ-45.
Documentos de Referência
- Transceptor SFP MSA, setembro de 2000
- IEEE 802.3-2002 (incluindo 802.3ab)
- Folha de dados da EEPROM serial de 2 fios Atmel AT24C01A/02/04/08/16
Conformidade Regulatória
| Recurso | Padrão | Resultado |
|---|---|---|
| ESD | CEI/EN 61000-4-2 | Compatível |
| EMI | FCC Parte 15 Classe B, EN 55022 Classe B | Compatível |
| Segurança Laser | FDA 21CFR 1040.10, 1040.11; CEI/EN 60825-1,2 | Classe 1 |
| Segurança do produto | IEC/EN 60950, UL | Compatível |
| RoHS | 2002/95/CE | Compatível |
| EMC | EN61000-3 | Compatível |
