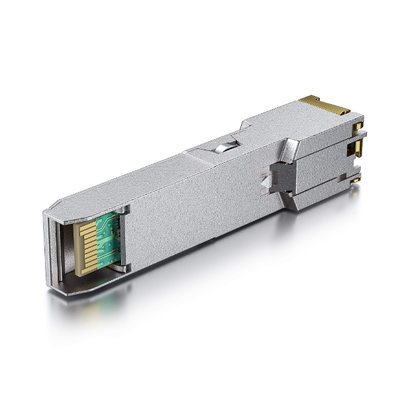

Transceptor SFP de cobre 1000BASE-T com velocidade de 1,25 Gbps, alcance de 100 m e baixo EMI
Detalhes do produto:
| Lugar de origem: | Guangdong, shenzhen |
| Marca: | TAKFLY |
| Certificação: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número do modelo: | TK-G3-RJ45 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 Picanha |
|---|---|
| Preço: | US$2.20 ~ US$597.02 |
| Detalhes da embalagem: | espinha + caixa + cartão |
| Tempo de entrega: | 3-7 dias úteis |
| Termos de pagamento: | L/C,D/A,D/P,T/T,Western Union, |
|
Informação detalhada |
|||
| Modelo não: | Conector de fibra óptica | Temperatura de Armazenamento: | -40°C~85℃ |
|---|---|---|---|
| Dispositivos de fiação: | ODF | Cor: | Personalização |
| Amostra grátis: | Sim | Diâmetro externo do conector: | 3.0mm, 2.0mm, 0.9mm |
| Cor da caixa: | Azul, verde, bege | Meio de Transmissão: | Modo único/modo multimoda |
| Recurso: | Impermeável | Material: | plástico |
| Intercambiabilidade: | ≤0,2dB | Modo Fibra: | 62.5/125 μm OM1, 50/125 μm OM2 |
| Porta: | Caixa do centro de fibra do porto de Ningbo | Nome do modelo: | Conector de fibra óptica |
| Peso: | 2kg | Repetibilidade: | ≤0,2dB |
| Diâmetro da fibra: | 125μm | Tipo de montagem: | Mecânico |
| Módulo de conector: | 3,0 mm | Cabos de ligação: | 0.9mm,20,0 mm, 3,0 mm |
| Durabilidade: | ≥1000 vezes | Capacidade de produção: | 700000 peças/mês |
| Tipo de polimento: | UPC, APC | Preenchimento: | Gordura de silicone óptico |
| Resistência: | 500 ciclos | Temperatura operacional: | -40°C a +85°C |
| Perda de retorno do conector: | SMF: UPC≥50, APC≥60 ; MMF: ≥30 | Spray de sal: | 500H |
| Tempo de instalação: | Dentro de 60 anos (sem cortes de fibras) | Pacote: | SMD,QFN-20,NRF24L01,saco poliéster,Fibra Óptica |
| tipo: | Regulador de tensão, ICs lógicos, módulo transceptor, modo único, transmissão bidirecional de fibra | D/c: | Mais recente, NUEVO, 2013+,1234,Módulo de transmissor e receptor de RF |
| Distância: | 20 km, 300 m, 3 km | Aplicativo: | Telecomunicações, alarme, computador, sistema de monitoramento de vídeo, canal de fibra X |
| Temperatura operacional: | Padrão, -40°C a 85°C, -10°C a 70°C | Comprimento de onda: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Nome do produto: | Módulo de transmissão e transmissão de 433 MHz,1.25g BIDI SFP módulo óptico, SFP+ Transceptor,1.25G | Garantia: | 365 dias, 3 anos, 1 ano |
| Tensão de alimentação: | 10,9-3,6 V, 0~110,2.7 V ~ 5.5 V, comum | Certificação: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Envio por: | DHL\UPS\Fedex\EMS\HK Post | Skype: | Michelle_fang, Chaizhiquan91, Thomas65339 |
| Fonte de energia: | 3,3V | Taxa de transferência de dados: | 155M, 10G |
| Tensão: | 1.9~3.6V, padrão | Fonte: | FP,VCSEL/PIN |
| Poder de dissipação: | 0.1w,W | Doença: | Novo, 100% original novo. |
Descrição de produto
1000BASE-T Copper SFP 1.25Gbps, 100m, Low EMI, Hot-Pluggable
Visão geral do produto
O TK-G1-RJ45 é um transceptor de cobre Small Form Pluggable (SFP) compatível com os padrões Gigabit Ethernet e 1000BASE-T (IEEE 802.3-2002 e IEEE 802.3ab).Suporta taxas de dados de 1000Mbps através de cabo de par torcido não blindado de categoria 5 até 100 metros.
O módulo utiliza sinais de modulação de amplitude de pulso (PAM) de 5 níveis em todos os quatro pares (250 Mbps por par) para ligações de dados full-duplex.Fornece informações de identificação serial padrão por SFP MSA (acessível através do bus serial de 2 fios no endereço A0h)A camada física IC também pode ser acessada através do mesmo autocarro no endereço ACh.
Características fundamentais
- Até 1,25 Gb/s de ligações de dados bidirecionais
- Impressão de SFP ligável a quente
- Desativar TX e RX LOS (ou sem LOS)
- Casca totalmente metálica para baixa EMI
- Baixa dissipação de energia: 1,05 W típico
- Conjunto de conectores compactos RJ-45
- Acesso ao IC da camada física através do bus serial de 2 fios
- Operação 1000BASE‐T em sistemas host com interface SERDES
- Temperatura da caixa de funcionamento: 0°C a +70°C (comercial) ou -20°C a +85°C (estendido)
Aplicações
- 1.25 Gigabit Ethernet através de cabo Cat 5
Definições de pin
Diagrama de pin
Descrições de pin
| Número PIN | NOME | Função | SEQ. | Nota: |
|---|---|---|---|---|
| 1 | VeeT | Terra do transmissor | 1 | VeeT e VeeR estão ligados em SFP. |
| 2 | TX_FAULT | Indicação de falha do transmissor | 3 | Não implementado, ligado ao VeeT no SFP. |
| 3 | TX_DISABLE | Desativar transmissor | 3 | Ver TX Desativar. |
| 4 | MOD DEF (2) | Definição do módulo 2 | 3 | Linha de dados para identificação serial e transmissão bidirecional de dados. |
| 5 | MOD DEF (1) | Definição do módulo 1 | 3 | Linha do relógio para identificação serial e transmissão bidirecional de dados. |
| 6 | MOD DEF (0) | Definição do módulo 0 | 3 | Está ligado à Vee na SFP. |
| 7 | Taxa SELECT | Não aplicado | 3 | Não foi implementado. 33K pulldown para Vee em SFP. |
| 8 | LOS | Perda de sinal | 3 | Ver opção LOS. |
| 9 | VeeR | Terreno receptor | 1 | VeeT e VeeR estão ligados em SFP. |
| 10 | VeeR | Terreno receptor | 1 | VeeT e VeeR estão ligados em SFP. |
| 11 | VeeR | Terreno receptor | 1 | VeeT e VeeR estão ligados em SFP. |
| 12 | RD- | Dados recebidos invertidos | 3 | Linhas de dados de alta velocidade de 100 ohms. |
| 13 | RD+ | Dados recebidos não invertidos | 3 | Linhas de dados de alta velocidade de 100 ohms. |
| 14 | VeeR | Terreno receptor | 1 | VeeT e VeeR estão ligados em SFP. |
| 15 | VccR | Potência do receptor | 2 | VccR e VccT estão ligados em SFP. |
| 16 | VccT | Potência do transmissor | 2 | VccR e VccT estão ligados em SFP. |
| 17 | VeeT | Terra do transmissor | 1 | VeeT e VeeR estão ligados em SFP. |
| 18 | TD+ | Dados não invertidos | 3 | Linhas de dados de alta velocidade de 100 ohms. |
| 19 | TD- | Dados invertidos | 3 | Linhas de dados de alta velocidade de 100 ohms. |
| 20 | VeeT | Terra do transmissor | 1 | VeeT e VeeR estão ligados em SFP. |
Notas:
- Plug Seq.: Sequência de ligação dos pinos durante a ligação a quente.
- A falha TX não é suportada e está sempre ligada à terra.
- TX Desativar: Pin puxado com 4,7kΩ. Baixo (0-0,8V): Transceptor ligado; Alto (2,0-3,465V) ou aberto: Transceptor em reinicialização.
- Mod-Def 0,1,2Mod-Def 0 aterrado pelo módulo para indicar a presença. Mod-Def 1 = relógio, Mod-Def 2 = dados para ID serial.
- RX_LOS: compatível com LVTTL. Pode ser ativado/desativado (ver ordem). Quando não usado, ligado à terra via 100Ω.
- RD-/+: saídas diferenciais AC acopladas a 100Ω, terminando com 100Ω no SERDES host.
- TD-/+: entradas diferenciais AC acopladas de 100Ω com terminação de 100Ω no interior do módulo.
Interface de energia elétrica (+3,3V)
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidades | Notas/Condições |
|---|---|---|---|---|---|---|
| Corrente de abastecimento | É | 320 | 375 | mA | 1.2W no máximo ao longo do alcance máximo | |
| Voltagem de entrada | Vcc | 3.13 | 3.3 | 3.47 | V | Referência ao GND |
| Tensão máxima | Vmax | 4 | V | Número máximo |
Características elétricas dos sinais de baixa velocidade
| Parâmetro | Símbolo | Min. | Max. | Unidades | Notas/Condições |
|---|---|---|---|---|---|
| SFP Output LOW | VOL | 0 | 0.5 | V | 4.7k-10k pull-up para host_Vcc |
| SFP de saída alta | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | 4.7k-10k pull-up para host_Vcc |
| SFP Input LOW | VIL | 0 | 0.8 | V | 4.7k-10k pull-up para Vcc |
| SFP Input HIGH | VIH | 2 | Vcc+0.3 | V | 4.7k-10k pull-up para Vcc |
Interface elétrica de alta velocidade (linha de transmissão - SFP)
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidades | Notas/Condições |
|---|---|---|---|---|---|---|
| Frequência da linha | fL | 125 | MHz | Codificação de 5 níveis por IEEE 802.3 | ||
| Tx Impedância de saída | Zout, Texas. | 100 | Ó | Diferencial de 1 MHz a 125 MHz | ||
| Rx Impedância de entrada | Zin, RX. | 100 | Ó | Diferencial de 1 MHz a 125 MHz |
Interface elétrica de alta velocidade (Host - SFP)
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidades | Notas/Condições |
|---|---|---|---|---|---|---|
| Balanço de entrada de dados de ponta única | Vinswing | 250 | 1200 | mV | Com uma única extremidade | |
| Balanço de saída de dados de extremidade única | Voutswing | 350 | 800 | mV | Com uma única extremidade | |
| Tempo de subida/baixa (20% a 80%) | Tr,Tf | 175 | psec | |||
| Tx Impedância de entrada (unilateral) | Zin | 50 | Ó | |||
| Rx Impedância de saída (uma única extremidade) | Zout | 50 | Ó |
Especificações gerais
| Parâmetro | Símbolo | Min. | Tipico | Max. | Unidade |
|---|---|---|---|---|---|
| Temperatura do gabinete de funcionamento (comercial) | Tc | 0 | 70 | °C | |
| Temperatura da caixa de funcionamento (extensão) | Tc | - 20 | 85 | °C | |
| Temperatura de armazenamento | - 40 | 85 | °C |
Especificações mecânicas

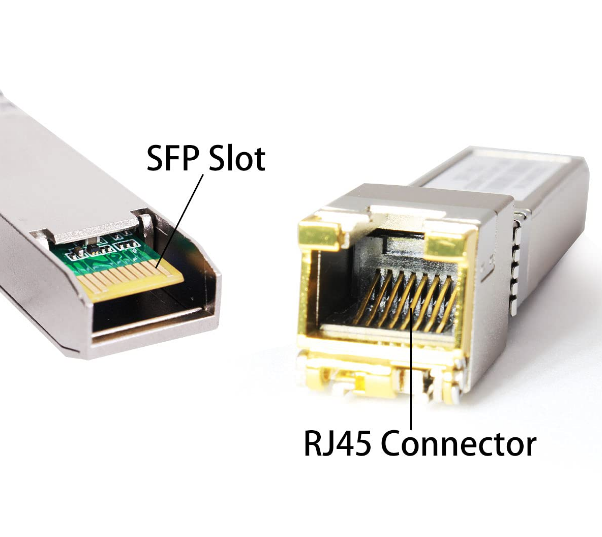

O lado anfitrião do TK-G1-RJ45 está em conformidade com as especificações mecânicas SFP MSA. A parte frontal é maior para acomodar o conector RJ-45.
Referências
- Acordo Multi-Source (MSA) para Transceptores Plugáveis de Fator de Pequena Forma (SFP), Setembro de 2000
- IEEE802.3 - 2002
- "AT24C01A/02/04/08/16 2-Wire Serial CMOS E2PROM", Atmel Corporation
Conformidade regulamentar
| Características | Referência | Desempenho |
|---|---|---|
| Descarga eletrostática (ESD) | IEC/EN 61000-4-2 | Compatível com as normas |
| Interferências eletromagnéticas (EMI) | FCC Parte 15 Classe B, EN 55022 Classe B (CISPR 22A) | Compatível com as normas |
| Segurança do Olho Laser | FDA 21CFR 1040.10, 1040.11; IEC/EN 60825‐1,2 | Produto a laser da classe 1 |
| Reconhecimento dos componentes | IEC/EN 60950, UL | Compatível com as normas |
| RoHS | 2002/95/CE | Compatível com as normas |
| EMC | EN 61000-3 | Compatível com as normas |
Perguntas Frequentes
P: É fabricante?
R: Sim, somos um fabricante, fornecedor de soluções FTTH e soluções totais de data center em Shenzhen, China, estabelecido em 2000.
Q: Qual é o seu MOQ?
A: MOQ pode ser 1pcs, mas o preço não é competitivo. mais quantidade, o preço será mais competitivo. podemos citar preço com frete e tempo de chegada para você,Depois de nos informar os requisitos detalhados com quantidadePara mais soluções, você pode se sentir livre para nos contactar.
P: Como está a sua qualidade?
A: Nossa produção é de acordo com o padrão IEC, Europa. CE, ISO, RoHS, CPR e ANATEL certificados. Todos os produtos são 100% testados antes da entrega.
Q: Qual é o seu prazo?
R: Depende da quantidade e dos produtos. Para o cabo de fibra óptica, o tempo de chegada pode ser de 2-3 dias úteis dentro de 5000 pcs.Podemos lidar com pedidos urgentes..
P: Qual é a sua garantia?
A: Depende do produto diferente, temos 1 ano de garantia para o cordão do adesivo desde a entrega, mas apenas responsável por danos não artificiais.O frete será pago pelo seu lado..
P: Qual é a sua embalagem?
R: Pacote padrão de exportação internacional. Se você precisar imprimir seu logotipo na embalagem, por favor, avise-nos antes de citar.
P: Pode oferecer OEM/ODM?
R: Sim, podemos. Todos os produtos aceitam OEM/ODM. Podemos assinar o Acordo de Confidencialidade.
P: Posso ter uma amostra?
R: Depende de quais produtos, prova gratuita fornece menos de 10 USD. O frete será pago pelo comprador antes da entrega.
P: Como posso encomendar?
A:
- Envie-nos correio ou perguntas com nome do produto, especificação e quantidade. Forneça seu endereço de recebimento se precisar de preço FOB, CIF, CFR.
- Ofereceremos a nossa cotação com tempo de chegada.
- Depois de confirmarmos a cotação, enviaremos um PI com a nossa conta bancária.
- A produção será organizada após o pagamento.
- Confirme o destinatário antes de o entregarmos.
- O número de rastreamento será fornecido após a entrega.
P: Qual é o seu prazo de pagamento?
R: T/T, Western Union, Paypal, de uma só vez. Para grandes quantidades, pode ser 50% depósito antecipado, 50% saldo pago antes da entrega.Se pudesse obter um preço melhor do mercado, TAKFLY também poderia apoiá-lo o mesmo preço. 3 anos de experiência de trabalho na indústria de fibra óptica, é uma honra ser o seu assistente de produto profissional.
