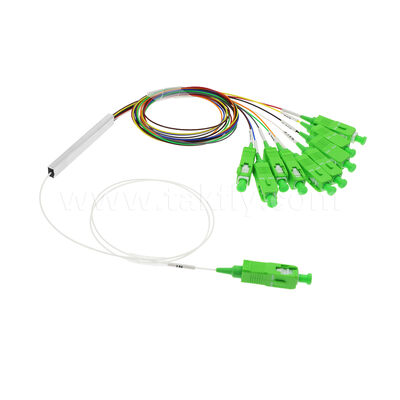

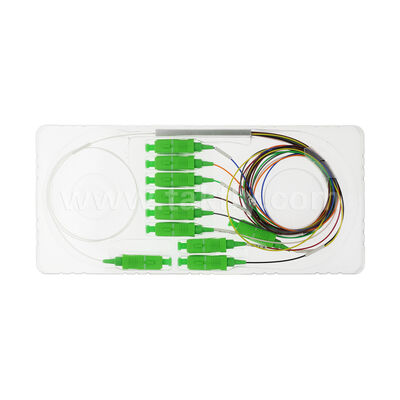

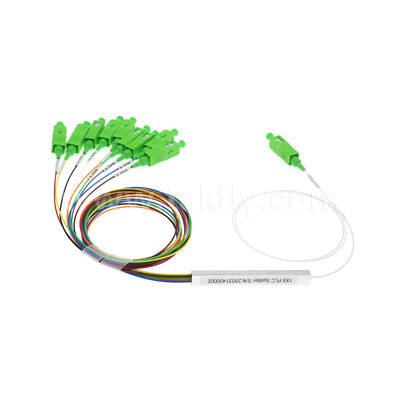

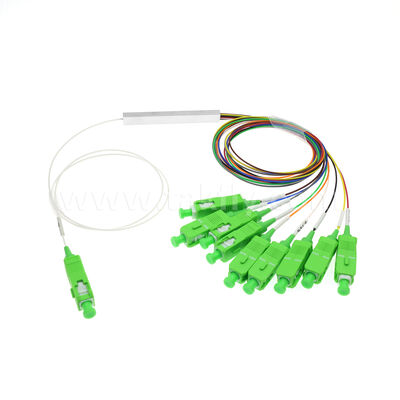

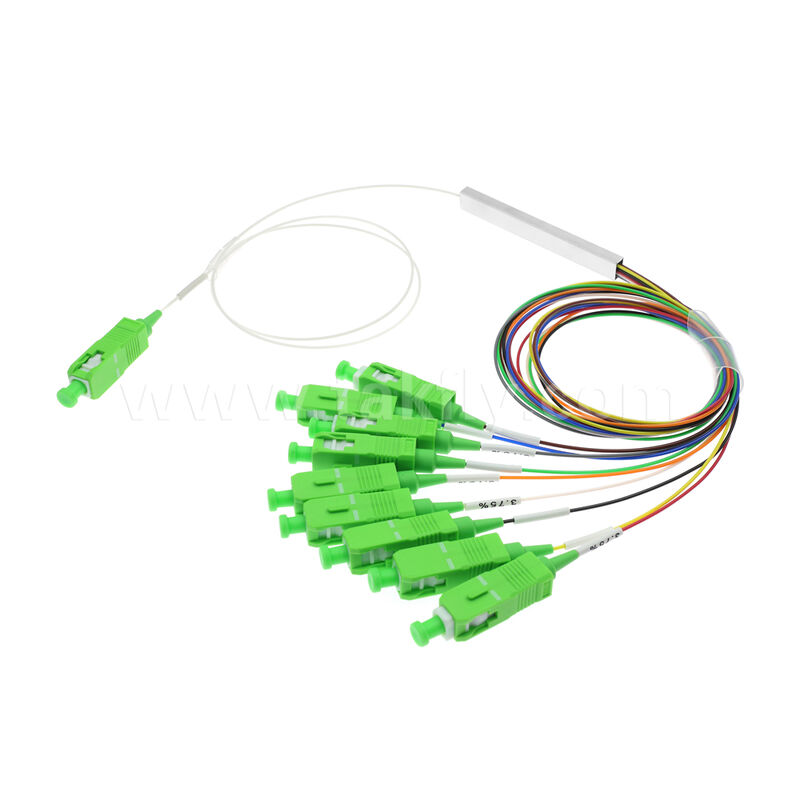

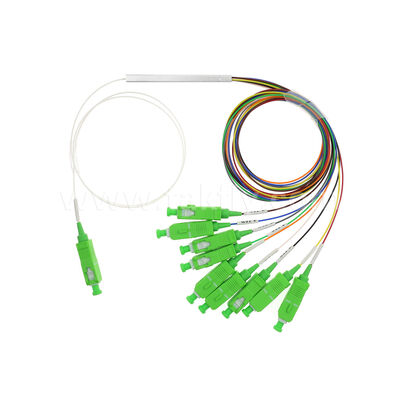

Splitter PLC de 1 × 9 canais com fibra de 0,9 mm para redes de distribuição óptica FTTH/FTTX
Detalhes do produto:
| Lugar de origem: | Guangdong, shenzhen |
| Marca: | TAKFLY |
| Certificação: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número do modelo: | QSFP28-4SFP28-xxx |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 Picanha |
|---|---|
| Preço: | US$0.01 ~ US$1200/PC |
| Detalhes da embalagem: | espinha + caixa + cartão |
| Tempo de entrega: | 3-7 dias úteis |
| Termos de pagamento: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informação detalhada |
Descrição de produto
1X9 Mini O.9mm PLC Splitter
Visão geral do produto
Este divisor PLC possui uma configuração de canal 1 × 9, fornecendo uma entrada dividida uniformemente em nove portas de saída.adequado para equipamentos e instalações de distribuição de fibras de alta densidade com espaço limitado.
Com base na tecnologia de circuito de ondas de luz planas, ele oferece uniformidade de divisão estável.Perda de inserção e parâmetros de uniformidade cumprem as normas IEC 61753-2A faixa de temperatura de funcionamento de -40°C a +85°C permite a utilização em armários exteriores ou caixas de terminação de assinantes.
Opções disponíveis
- Tipo de conector: nenhum / conector LC / SC
- Dimensões do gabinete: Possíveis de ser personalizadas mediante pedido
- Tipo de fibra: G.657A1 / G.652D, etc.
Características fundamentais
- Comprimento de onda da operação de banda larga
- Baixa perda de inserção
- Baixa PDL
- Design compacto
- Boa uniformidade entre canais
- Alta confiabilidade e estabilidade
Dados do produto
| Comprimento de onda de operação ((nm) | 1260-1650 | Data de inspecção | 2025/3/14 |
| P/N | 1x9-0,9-0,5M-SC/APC | S/N | 25031400002 |
| Tipo de fibra | G657A1 | Duração da fibra ((m) | >=0.5 |
| Tipo de conector | SC/APC | Dimensão do pacote ((mm) | 60x7x4 |
| Temperatura de armazenamento | -40°C a +85°C | Temperatura de funcionamento | -40°C a +85°C |
Aplicações
- Setor das telecomunicações
- Sistema PON
- Redes de distribuição óptica FTTH/FTTX
- Divisão do sinal CATV
- Transmissão de vídeo
- LAN óptico passivo (POL)
- Conexões internas do quadro de distribuição de fibras (ODF)
- Links de divisão do centro de dados
Especificações de desempenho
| Ponto | IL(dB) | PDL ((dB) | RL(dB) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Comprimento de onda (nm) | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 |
| Especificações. | Max. O quê?16.30 | Max. O quê?0.25 | > 65 | ||||||
| Porto-70% | 2.04 | 1.77 | 1.67 | 0.04 | 0.01 | 0.09 | Passe | Passe | Passe |
| Porto - 3,75% | 16.06 | 16.03 | 16.09 | 0.06 | 0.08 | 0.08 | Passe | Passe | Passe |
| Porto - 3,75% | 16.17 | 16.14 | 15.61 | 0.05 | 0.06 | 0.06 | Passe | Passe | Passe |
| Porto - 3,75% | 15.81 | 15.93 | 15.99 | 0.08 | 0.04 | 0.09 | Passe | Passe | Passe |
| Porto - 3,75% | 16.02 | 15.67 | 15.68 | 0.06 | 0.09 | 0.04 | Passe | Passe | Passe |
| Porto - 3,75% | 15.90 | 15.98 | 15.94 | 0.09 | 0.05 | 0.05 | Passe | Passe | Passe |
| Porto - 3,75% | 15.64 | 15.68 | 15.61 | 0.01 | 0.07 | 0.01 | Passe | Passe | Passe |
| Porto - 3,75% | 15.76 | 16.18 | 15.61 | 0.08 | 0.05 | 0.02 | Passe | Passe | Passe |
| Porto - 3,75% | 15.69 | 15.84 | 15.79 | 0.04 | 0.03 | 0.02 | Passe | Passe | Passe |
| Input | N/A | N/A | |||||||
| Max. O quê? | 16.17 | 16.18 | 16.09 | 0.09 | 0.09 | 0.09 | N/A | ||
| Min. | 15.64 | 15.67 | 15.61 | 0.01 | 0.01 | 0.01 | N/A | ||
| Média | 14.34 | 14.35 | 14.22 | 0.06 | 0.05 | 0.05 | N/A | ||
| Uniformidade ((s1.0dB) | 0.53 | 0.51 | 0.48 | Directividade (dB) | > 55 |
Especificações técnicas
| Ponto | Parâmetro |
|---|---|
| Comprimento de onda de operação ((nm) | 1260 ~ 1650 |
| Tipo de fibra | G657A1, G657A2 e G.652D da UIT-T |
| Max.Estabilidade à temperatura ((dB) | 0.5 (Típico 0,3) |
| Temperatura de funcionamento (°C) | -40 ~ +85 |
| Temperatura de armazenamento (°C) | -40 ~ +85 |
Desempenho do divisor por tipo
| Tipo ((1*N) | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Max.Pérdida de inserção ((dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Max.Uniformidade ((dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| Min.Pérdida de retorno ((dB) | 55 | |||||
| Max.PDL(dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
| Tipo ((2*N) | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Max.Pérdida de inserção ((dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Max.Uniformidade ((dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Min.Pérdida de retorno ((dB) | 55 | |||||
| Max.PDL(dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Nota:Todas as medições são feitas à temperatura ambiente, não incluindo os conectores.
Perguntas Frequentes
P: É fabricante?
R: Sim, somos um fabricante, fornecedor de soluções FTTH e soluções totais de data center em Shenzhen, China, estabelecido em 2000.
Q: Qual é o seu MOQ?
R: O MOQ pode ser de 1 peça, mas o preço não é competitivo.
P: Pode citar o preço FOB?
R: Sim. Podemos entregar por via aérea, DHL, TNT, UPC, FEDEX, etc. Para grande quantidade, entregaremos por mar.Podemos citar o preço com frete e tempo de chegada para você depois de nos informar requisitos detalhados com quantidade.
P: Como está a sua qualidade?
A: Nossa produção é de acordo com o IEC, padrão europeu. CE, ISO, RoHS, CPR e ANATEL certificados. Todos os produtos são 100% testados antes da entrega.
Q: Qual é o seu prazo?
R: Depende da quantidade e dos produtos. Para o cabo de fibra óptica, o tempo de chegada pode ser de 2-3 dias úteis dentro de 5000 pcs. Mantemos produtos regulares em estoque e podemos lidar com pedidos urgentes.
P: Qual é a sua garantia?
A: Depende de diferentes produtos, temos 1 ano de garantia para o cordão do adesivo desde a entrega, mas apenas responsável por danos não artificiais.O frete será pago pelo seu lado..
P: Qual é a sua embalagem?
R: Pacote padrão de exportação internacional. Se você precisar imprimir seu logotipo na embalagem, por favor, avise-nos antes de citar.
P: Pode oferecer OEM/ODM?
R: Sim, podemos. Todos os produtos aceitam OEM/ODM. Podemos assinar o Acordo de Confidencialidade.
P: Posso ter uma amostra?
R: Depende de quais produtos. Amostra gratuita fornecida por menos de 10 dólares.
P: Como posso encomendar?
A: 1. Envie-nos correio ou perguntas com nome do produto, especificação e quantidade. Forneça seu endereço de recebimento se precisar de preço FOB, CIF, CFR.
2Ofereceremos a nossa cotação com tempo de chegada.
3Depois de confirmar a cotação, enviaremos um PI com a nossa conta bancária.
4A produção será organizada após receber o pagamento.
5Confirme o destinatário antes de entregarmos.
6O número de rastreamento será fornecido após a entrega.
2Ofereceremos a nossa cotação com tempo de chegada.
3Depois de confirmar a cotação, enviaremos um PI com a nossa conta bancária.
4A produção será organizada após receber o pagamento.
5Confirme o destinatário antes de entregarmos.
6O número de rastreamento será fornecido após a entrega.
P: Qual é o seu prazo de pagamento?
R: T/T, Western Union, Paypal, MoneyGram de uma só vez. Para grandes quantidades, pode ser 50% depósito antecipado, 50% saldo pago antes da entrega.
Nota adicional:Com o mesmo padrão de qualidade, se você poderia obter um preço melhor do mercado, TAKFLY também poderia apoiá-lo o mesmo preço.É uma honra ser o seu assistente profissional de produto..
