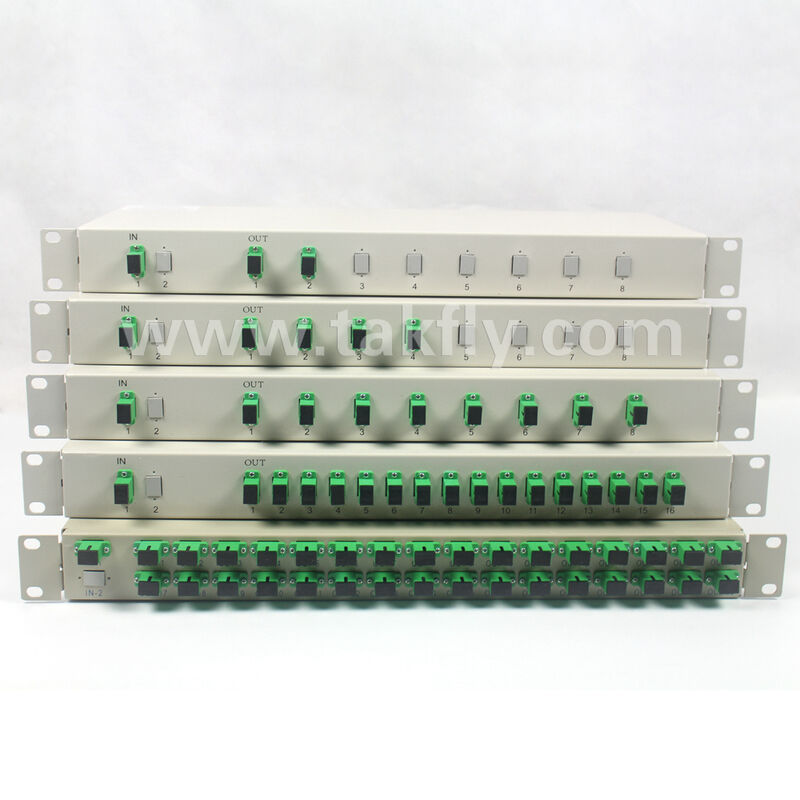

Série completa de divisores PLC 1×2 a 1×32 – Chassi de rack 1U para escritório central
Detalhes do produto:
| Lugar de origem: | Guangdong, shenzhen |
| Marca: | TAKFLY |
| Certificação: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número do modelo: | QSFP28-4SFP28-xxx |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 Picanha |
|---|---|
| Preço: | US$15.13 ~ US$57.35/PC |

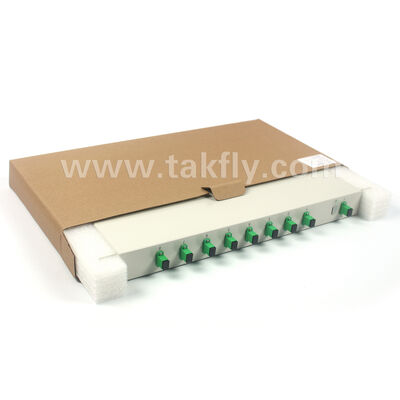

| Detalhes da embalagem: | espinha + caixa + cartão |
| Tempo de entrega: | 3-7 dias úteis |
| Termos de pagamento: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informação detalhada |
|||
| Destacar: | Chassi de rack divisor PLC 1 × 32,divisor PLC de fibra óptica 1U,série de divisor PLC de escritório central |
||
|---|---|---|---|
Descrição de produto
Série completa de divisores PLC 1×2 a 1×32 – Chassi de rack 1U para escritório central
Visão geral do produto
Esta série de divisores ópticos PLC para montagem em rack apresenta um gabinete 1U padrão de 19 polegadas, projetado para instalação centralizada em racks de equipamentos de telecomunicações. Baseados na tecnologia de circuito planar de ondas luminosas (PLC), os produtos são utilizados para distribuição de energia óptica em redes de distribuição óptica (ODN), suportando cenários de rede de acesso FTTH/FTTB. A série completa cobre proporções de divisão de 1×2 a 1×32, com interface SC/APC unificada, adequada para implantação de rede PON.
Especificações principais e lista de modelos
| Modelo | Razão de divisão | Tipo de conector | Especificação de trança | Informações do rótulo |
|---|---|---|---|---|
| TAK‑PLC‑1×2 | 1×2 | SC/APC | 2,0 mm, 0,5 m | Divisor CLP 1×2 / 1×2‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1×4 | 1×4 | SC/APC | 2,0 mm, 0,5 m | Divisor CLP 1×4 / 1×4‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1×8 | 1×8 | SC/APC | 2,0 mm, 0,5 m | Divisor CLP 1×8 / 1×8‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1×16 | 1x16 | SC/APC | 2,0 mm, 0,5 m | Divisor CLP 1×16 / 1×16‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1×32 | 1x32 | SC/APC | 2,0 mm, 0,5 m | Divisor CLP 1×32 / 1×32‑SC‑APC‑2.0‑0.5 |
Observação:Na etiqueta, "2,0-0,5" indica pigtail com diâmetro externo de 2,0 mm e comprimento de 0,5 m. O conector SC/APC é verde com extremidade angular, perda de retorno ≥55dB, adequado para cenários de serviço misto de dados CATV +.
Parâmetros Técnicos
| Parâmetro | 1×2 | 1×4 | 1×8 | 1x16 | 1x32 | 1×64 | 2×2 | 2×4 | 2x8 | 2x16 | 2x32 | 2x64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Comprimento de onda operacional (nm) | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 |
| Máx. Perda de inserção (dB) | 3.9 | 7.2 | 10.3 | 13,5 | 16,8 | 20.3 | 4.2 | 7,5 | 10.6 | 13,9 | 17.2 | 20,8 |
| Máx. Uniformidade (dB) | 0,8 | 0,8 | 0,8 | 1,0 | 1,5 | 2,0 | 0,8 | 1,0 | 1.2 | 1,5 | 1,8 | 2,0 |
| Máx. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 |
| Perda de retorno (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Diretividade (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Temperatura operacional (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
| Temperatura de armazenamento (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
Notas da tabela:Os valores de perda de inserção, uniformidade e PDL são fornecidos pelo fabricante (medidos à temperatura ambiente, perdas do conector não incluídas). A perda de retorno ≥55dB é baseada no desempenho do conector SC/APC (face final angulada), em conformidade com IEC 61753‑2. O comprimento de onda operacional, a diretividade, a temperatura operacional e a temperatura de armazenamento estão em conformidade com os padrões da indústria (IEC 61753‑2 e Telcordia GR‑1209/1221). Para dados de teste detalhados dos produtos enviados, consulte o relatório de inspeção que acompanha cada entrega.
Recursos do produto
Tecnologia e Desempenho
- Baseado na tecnologia de circuito planar de ondas luminosas (PLC), uniformidade de divisão ≤0,5dB (típico)
- Insensível ao comprimento de onda, suporta a coexistência de EPON, GPON e XGS‑PON
- Perda de inserção estável, superior aos divisores FBT tradicionais
Montagem e Proteção

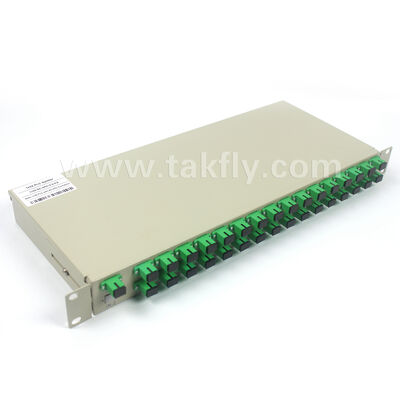

- Gabinete de montagem em rack 1U padrão de 19 polegadas, compatível com todos os racks de telecomunicações padrão
- Carcaça de aço laminado a frio com revestimento antiestático
- Facilita o gerenciamento centralizado, cabeamento e manutenção em escritórios centrais
Interface e Compatibilidade
- Conector verde SC/APC unificado, face final em ângulo garante baixa perda de retorno
- Especificação pigtail padronizada (2,0 mm, 0,5 m), compatível com equipamentos OLT convencionais e quadros de distribuição óptica (ODF)
- Suporta inserção/remoção rápida e localização de falhas
Cobertura Total
- Matriz completa de proporção de divisão de 1×2 a 1×32
- Atende a diferentes requisitos de divisão, desde pequenos nós até grandes escritórios centrais
Aplicações Típicas
Redes de acesso de banda larga FTTH para operadoras
Implantado no headend OLT, distribuindo um único sinal OLT para vários terminais ONT de assinantes.
Redes híbridas de fibra coaxial HFC
A baixa perda de retorno da interface SC/APC garante a qualidade do sinal de vídeo CATV. Suporta entrega simultânea de dados + serviço de transmissão.
Redes privadas empresariais/redes de campus
Usado para divisão de sinal de link de fibra, redundância de serviço e expansão de largura de banda. Atende aos requisitos de acesso de nós multisserviços.
Dimensões Mecânicas e Meio Ambiente
| Item | Especificação |
|---|---|
| Tipo de gabinete | Montagem em rack 1U de 19 polegadas |
| Dimensões do gabinete (L×P×A) | 483×250×44,5 mm (típico) |
| Material do invólucro | Aço laminado a frio, revestimento antiestático |
| Método de montagem | Fixação por parafuso no rack (com orelhas de montagem) |
| Temperatura operacional | -40℃ ~ +85℃ |
| Temperatura de armazenamento | -40℃ ~ +85℃ |
| Umidade relativa | ≤95% (sem condensação) |
Informações sobre pedidos
| Modelo | Razão de divisão | Conector | Especificação de trança |
|---|---|---|---|
| TAK‑PLC‑1×2 | 1×2 | SC/APC | 2,0 mm, 0,5 m |
| TAK‑PLC‑1×4 | 1×4 | SC/APC | 2,0 mm, 0,5 m |
| TAK‑PLC‑1×8 | 1×8 | SC/APC | 2,0 mm, 0,5 m |
| TAK‑PLC‑1×16 | 1x16 | SC/APC | 2,0 mm, 0,5 m |
| TAK‑PLC‑1×32 | 1x32 | SC/APC | 2,0 mm, 0,5 m |
Observações:Comprimentos de pigtail personalizados (por exemplo, 1,0 m, 1,5 m) disponíveis mediante solicitação. Opções de conector: SC/UPC, LC/APC, etc. Especifique ao fazer o pedido.
Perguntas frequentes
P: você é um fabricante?
R: Sim, somos um fabricante e fornecedor de soluções totais de soluções FTTH/data center com sede em Shenzhen, China, estabelecido em 2000.
P: Qual é o seu MOQ?
R: O MOQ pode ser de 1 peça, mas o preço se torna mais competitivo com quantidades maiores.
P: Você pode cotar o preço FOB?
R: Sim. Entregamos via aérea (DHL, TNT, UPS, FEDEX) ou marítima para grandes quantidades. Fornecemos cotações com frete e prazos de entrega com base em seus requisitos detalhados.
P: Como está a sua qualidade?
R: Nossa produção segue os padrões IEC e europeus com certificações CE, ISO, RoHS, CPR e ANATEL. Todos os produtos são 100% testados antes da entrega.
P: Qual é o seu prazo de entrega?
R: Depende da quantidade e do tipo de produto. Patch cords de fibra óptica: 2 a 3 dias úteis para até 5.000 peças. Temos estoque de produtos regulares e atendemos pedidos urgentes.
P: Qual é a sua garantia?
R: Garantia de 1 ano para patch cords (danos não artificiais). Para danos artificiais, oferecemos reparo gratuito com o cliente, cobrindo os custos de frete.
P: Qual é a sua embalagem?
R: Embalagem padrão de exportação internacional. Impressão de logotipo personalizado disponível mediante solicitação.
P: Você pode oferecer OEM/ODM?
R: Sim, todos os produtos aceitam OEM/ODM. Podemos assinar acordos de confidencialidade.
P: Posso ter uma amostra?
R: Amostras grátis disponíveis para produtos abaixo de US$ 10. O comprador paga o frete antes da entrega.
P: Como posso fazer o pedido?
R: 1. Envie uma consulta com especificações e quantidade do produto. 2. Fornecemos cotação com prazo de entrega. 3. Confirme a cotação e receba PI. 4. A produção começa após o pagamento. 5. Confirme os detalhes do destinatário. 6. Receba o número de rastreamento após a entrega.
P: Qual é o seu prazo de pagamento?
R: T/T, Western Union, Paypal, MoneyGram. Para grandes quantidades: depósito de 50%, saldo de 50% antes da entrega.
Com os mesmos padrões de qualidade, se você encontrar preços melhores em outro lugar, a TAKFLY pode igualá-los. Nossa equipe traz mais de 3 anos de experiência na indústria de fibra óptica para fornecer assistência profissional ao produto.
