LGX Box PLC Splitter Standardizado para 1×2 a 2×64, compatível com conectores SC/LC
Detalhes do produto:
| Lugar de origem: | Guangdong, shenzhen |
| Marca: | TAKFLY |
| Certificação: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número do modelo: | QSFP28-4SFP28-xxx |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 Picanha |
|---|---|
| Preço: | US$17.66 ~ US$70.63/PC |
| Detalhes da embalagem: | espinha + caixa + cartão |
| Tempo de entrega: | 3-7 dias úteis |
| Termos de pagamento: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informação detalhada |
|||
| Destacar: | LGX Box PLC Splitter compatível com SC/LC,Fibra óptica PLC splitter 1×2 a 2×64,PLC splitter padronizado LGX Box |
||
|---|---|---|---|
Descrição de produto

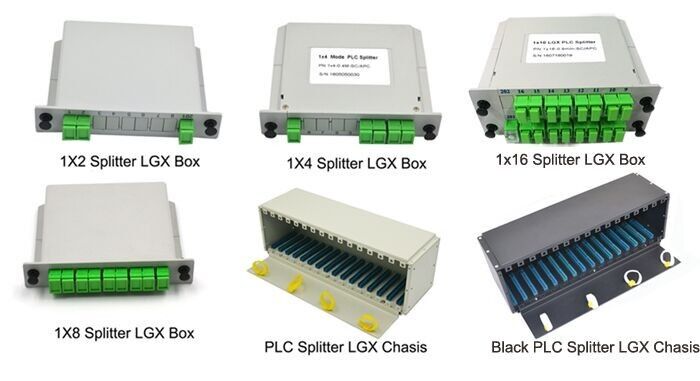

LGX Box PLC Splitter Standardizado para 1×2 a 2×64
Compatível com conectores SC/LC para quadros de distribuição de fibras, armários de ligação transversal óptica e sub-racks ODF.
Visão geral do produto
A caixa LGX fornece uma caixa de metal/plástico padronizada para splitters ópticos PLC, cobrindo proporções de divisão de 1 × 2 a 2 × 64.Disponível com conectores SC ou LC (simplex/duplex) para satisfazer as suas necessidades específicas.
Dimensões do pacote versus proporção de divisão
Dimensões da caixa LGX padrão (L × W × H, em mm):
| Relatório de divisão | Tipo de conector | Comprimento × Largura × Altura (mm) |
|---|---|---|
| 1 × 2 | SC / LC | 130 × 100 × 25 |
| 1 × 4 | SC / LC | 130 × 100 × 25 |
| 1 × 8 | SC / LC | 130 × 100 × 25 |
| 1 × 16 | SC / LC | 130 × 100 × 50 |
| 1×32 | LC | 130 × 100 × 50 |
| 1×32 | SC | 130 × 100 × 102 ou 267 × 100 × 50 |
| 1 × 64 | LC | 130 × 180 × 102 |
| 1 × 64 | SC | 130 × 100 × 205 |
| 2×2 | SC / LC | 130 × 100 × 25 |
| 2×4 | SC / LC | 130 × 100 × 25 |
| 2×8 | SC / LC | 130 × 100 × 25 |
| 2×16 | SC / LC | 130 × 100 × 50 |
| 2×32 | LC | 130 × 100 × 50 |
| 2×32 | SC | 130 × 100 × 102 |
| 2×64 | LC | 130 × 100 × 50 |
Notas:
• As dimensões são típicas de uma caixa nua; podem existir ligeiras variações devido ao encaminhamento de fibras internas
• Para a versão 1×32 SC, duas dimensões externas disponíveis para caber em diferentes profundidades de rack ou bandeja
• Todas as caixas LGX apresentam furos de montagem padrão compatíveis com as bandejas ODF convencionais
• As dimensões são típicas de uma caixa nua; podem existir ligeiras variações devido ao encaminhamento de fibras internas
• Para a versão 1×32 SC, duas dimensões externas disponíveis para caber em diferentes profundidades de rack ou bandeja
• Todas as caixas LGX apresentam furos de montagem padrão compatíveis com as bandejas ODF convencionais
Performance óptica medida
Dados de medição de fábrica para divisores PLC de modo único de 1 × 4, 1 × 8 e 1 × 16:

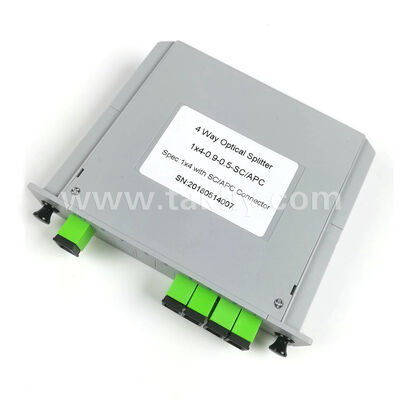

1 × 4 divisor PLC de modo único
| Comprimento de onda operacional | 1260-1650 nm |
| P/N | 1x4-PLC-0-9-0.5-SA |
| Tipo de fibra | G.657A com tubo solto de Φ0,9 mm |
| Tipo de conector | SC/APC |
| Temperatura de funcionamento | -40°C a +85°C |
| Perda de inserção | Max 7,2 dB |
| PDL | MAX 0,2 dB |
| Perda de retorno | ≥ 55 dB |
1 × 8 divisor PLC de modo único
| Comprimento de onda operacional | 1260-1650 nm |
| P/N | 1x8-PLC-0.9-0.5-SA |
| Tipo de fibra | G.657A com tubo solto de Φ0,9 mm |
| Tipo de conector | SC/APC |
| Temperatura de funcionamento | -40°C a +85°C |
| Perda de inserção | MAX 10,5 dB |
| PDL | MAX 0,2 dB |
| Perda de retorno | > 55 dB |

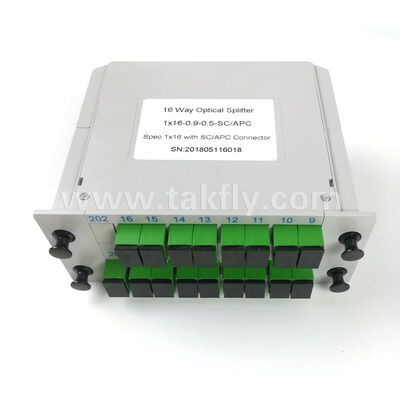

1 × 16 divisor PLC de modo único
| Comprimento de onda operacional | 1260-1650 nm |
| P/N | 1 - 16 PLC-0.9-0.5-SA |
| Tipo de fibra | G.657A com tubo solto de Φ0,9 mm |
| Tipo de conector | SC/APC |
| Temperatura de funcionamento | -40°C a +85°C |
| Perda de inserção | MAX 13,0 dB |
| PDL | MAX 0,25 dB |
| Perda de retorno | ≥ 55 dB |
Materiais e especificações ambientais
- Materiais de construção:Aço laminado a frio (revestimento negro) ou ABS ignífugo (facultativo)
- Tipo de fibra:G.657A1 / G.652D (disponível insensivel à curvatura)
- Conectores:SC/APC, SC/UPC, LC/APC, LC/UPC (especificar no momento da encomenda)
- comprimento da cauda:Padrão 0,5 m / 1,0 m / 1,5 m, personalizável
- Temperatura de funcionamento:-40°C a +85°C
- Temperatura de armazenamento:-40°C a +85°C
- Humidade:≤ 95% (não condensado)
Aplicações típicas
- Integração do sub-rack ODF- Compatibilidade direta com os painéis LGX de 19 polegadas
- Armários ópticos de ligação cruzada- Divisão de alto número de portas em nós FTTx externos
- Centros de dados- Distribuição de fibras de alta densidade
- Caixas de comando CATV- Divisão do sinal de transmissão
Opções de personalização
- Tipo de conector e polimento (APC/UPC)
- Comprimento da cauda e cor da fibra
- Tipo de fibra (G.657A2, multimodo OM3)
- Cor do invólucro e rotulagem em serigrafia
Perguntas Frequentes
Perguntas frequentes sobre produtos
P1: Qual é o propósito de um divisor PLC 1 × 128?
A1: Divide um sinal óptico de entrada em 128 sinais de saída de potência igual.
P2: Qual é a perda de inserção típica para um divisor 1 × 128?
A2: A perda teórica é de aproximadamente 21,0 dB. A perda total de inserção é ≤ 23,0 dB (típica), com um máximo de ≤ 26,0 dB de acordo com as normas do sector.
P3: Este divisor pode ser usado ao contrário?
R3: Sim, os divisores PLC são dispositivos recíprocos passivos, que podem combinar 128 sinais de entrada em uma fibra de saída, mas observe que a perda combinada será elevada (≥21 dB).
Q4: Que tipos de conectores estão disponíveis para o painel de saída?
A4: As opções padrão incluem SC/APC (mais comum para FTTH), SC/UPC, LC/UPC ou FC/APC. Entre em contato conosco para confirmar as interfaces de conector específicas.
Q5: Que altura de rack (U) é necessária para este painel?
A: A altura do rack depende do projeto e da densidade da porta.
P6: Quão estável é o divisor de temperatura em armários externos?
A6: O dispositivo funciona a partir de -40°C a +85°C, tornando-o adequado para armários ao ar livre, salas de cabeçalho ou escritórios centrais sem controlo de temperatura.
Q7: Quantos módulos de divisão estão dentro? É cascada 1 × 16 ou 1 × 32 módulos?
A7: os divisores 1×128 podem ser implementados com um único chip PLC de alta uniformidade ou por módulos menores em cascata.
Q8: Qual é o período de garantia?
R8: A garantia padrão é de 1 ano, cobrindo defeitos não humanos com reparação gratuita para defeitos de fabrico.
P9: Posso obter uma amostra antes de encomendar a granel?
A9: Sim, fornecemos amostras. Por favor, especifique seus requisitos de conexão e comprimento de fibra.
P10: Como limpar os conectores de saída em painéis de alta densidade?
A10: Utilize limpadores de um clique ou limpadores de cassete com adaptadores adequados (SC ou LC).
Perguntas frequentes da empresa
P1: É um fabricante?
A1: Sim, somos um fabricante e fornecedor de soluções FTTH / soluções de data center com sede em Shenzhen, China, estabelecido em 2000.
Q2: Qual é a sua quantidade mínima de encomenda?
A2: O MOQ pode ser de 1 peça, mas quantidades maiores recebem preços mais competitivos.
Q3: Você fornece preços FOB?
A3: Sim. Nós enviamos por via aérea (DHL, TNT, UPS, FEDEX) ou marítima (envio a granel). Nós fornecemos cotações FOB, incluindo custos de envio e prazos de entrega.
Q4: Qual é a qualidade do seu produto?
A: Nossa produção segue os padrões IEC e europeus com certificações CE, ISO, RoHS, CPR e ANATEL. Todos os produtos são 100% testados antes da entrega.
Q5: Qual é o seu prazo de entrega?
A5: Depende da quantidade e do tipo de produto. Fibra de salto: 2-3 dias úteis para até 5000 peças. Mantemos estoque de produtos regulares e tratamos pedidos urgentes.
P6: Qual é a sua embalagem?
A6: Embalagem padrão de exportação internacional. Impressão personalizada do logotipo disponível mediante pedido.
Q7: Fornece serviços OEM/ODM?
A7: Sim, todos os produtos aceitam encomendas OEM/ODM. Podemos assinar NDAs.
Q8: Como encomendar?
A8: 1. Enviar inquérito com especificações e quantidade do produto. 2. Nós fornecemos cotação com cronograma de entrega. 3. Confirmar a cotação e receber PI. 4. A produção começa após o pagamento. 5.Confirmar informações do destinatárioReceber o número de rastreamento após a remessa.
Q9: Quais são os seus métodos de pagamento?
A9: T/T, Western Union, PayPal, MoneyGram. Encomendas grandes: depósito de 50%, saldo de 50% antes do envio.
P10: Posso solicitar amostras?
A10: As amostras gratuitas estão disponíveis para produtos abaixo de 10 dólares.
Q11: Qual é a sua política de correspondência de preços?
R11: Se encontrar um preço melhor no mercado com os mesmos padrões de qualidade, podemos igualar esse preço.
