1×128 Alto contagem de portas PLC Splitter Rack Mount Patch Panel Distribuição FTTX de altíssima densidade
Detalhes do produto:
| Lugar de origem: | Guangdong, shenzhen |
| Marca: | TAKFLY |
| Certificação: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número do modelo: | QSFP28-4SFP28-xxx |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 Picanha |
|---|---|
| Preço: | US$17.66 ~ US$70.63/PC |
| Detalhes da embalagem: | espinha + caixa + cartão |
| Tempo de entrega: | 3-7 dias úteis |
| Termos de pagamento: | L/C,D/A,D/P,T/T,Western Union, |
|
Informação detalhada |
|||
| Destacar: | Montagem de rack de divisor PLC de 128 portas,painel de distribuição FTTX de alta densidade,painel de correcção de fibras ópticas PLC splitter |
||
|---|---|---|---|
Descrição de produto
Painel de remendo de montagem em rack do divisor PLC de alta contagem de portas 1*128
Nome do produto:Painel de remendo do divisor da montagem em rack do PLC 1*128
Número da peça:P-1128-RF-LA-Φ0.9-05-05
Configuração:1 entrada * 128 saídas
Número da peça:P-1128-RF-LA-Φ0.9-05-05
Configuração:1 entrada * 128 saídas

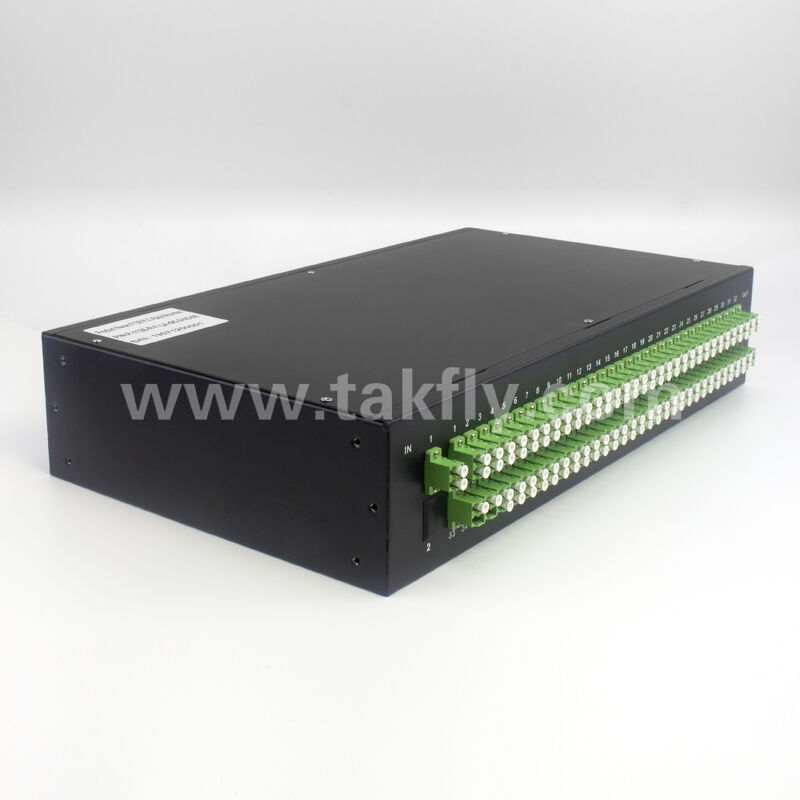

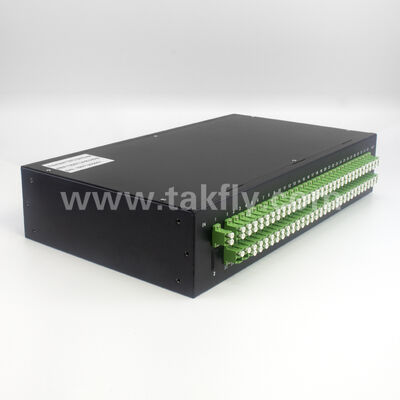

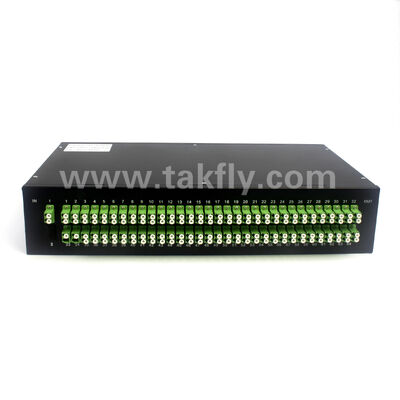

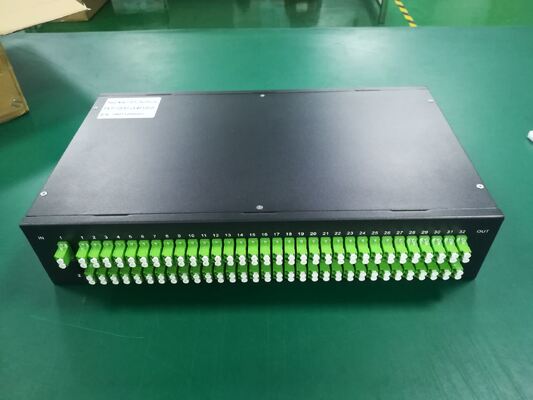

Este painel divisor PLC montado em rack integra um divisor de circuito de ondas luminosas planas 1*128 com um patch panel frontal. A unidade possui um gabinete padrão de montagem em rack de 19 polegadas (normalmente 4U ou 5U de altura dependendo da densidade da porta). A fibra de entrada usa adaptadores de conector (como LC ou SC), enquanto as 128 fibras de saída terminam em adaptadores frontais com pigtails de 0,9 mm ou conectores de painel. Projetada para escritórios centrais FTTH/FTTX, headends ou aplicações de quadros de distribuição, esta solução é ideal para distribuir sinais ópticos únicos para vários usuários.
Especificações típicas de desempenho
| Parâmetro | Valor |
|---|---|
| Comprimento de onda operacional | 1260~1650nm |
| Perda de inserção (máx.) | ≤23,0 dB (Típico ≤21,5 dB) |
| Uniformidade (máx.) | ≤2,5dB |
| Perda Dependente de Polarização | ≤0,5 dB |
| Perda de retorno | ≥55 dB (Conector) |
| Diretividade | ≥55dB |
| Temperatura operacional | -40℃ ~ +85℃ |
| Temperatura de armazenamento | -40℃ ~ +85℃ |
| Tipo de fibra | Entrada: 2,0 mm ou 3,0 mm; Saída: trança de 0,9 mm |
| Tipo de conector (entrada/saída) | SC/APC, SC/UPC, LC/UPC ou conforme especificado |
Características Mecânicas
- Montagem em rack padrão de 19 polegadas com conectores de saída pré-terminados
- Painel frontal removível para fácil limpeza e inspeção

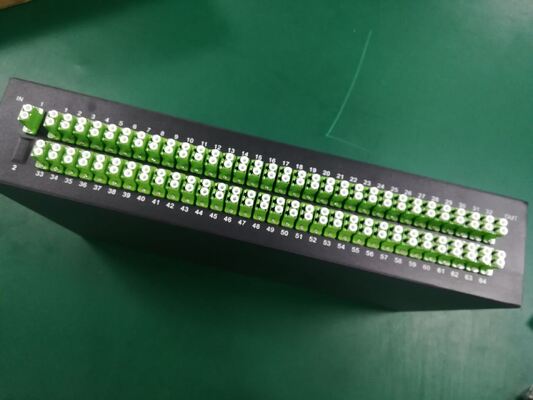

- Rotulagem clara da porta de 1 a 128
- Bandeja de emenda opcional ou kit de distribuição para gerenciamento de fibra
Principais recursos
- Comprimento de onda operacional de banda larga
- Baixa perda de inserção
- Perda dependente de baixa polarização (PDL)
- Design compacto
- Excelente uniformidade canal a canal
- Alta confiabilidade e estabilidade
Aplicativos
- Redes de telecomunicações
- Sistemas PON
- FTTH (fibra para casa)
- Sistemas CATV
- Transmissão de vídeo
Especificações Técnicas
Parâmetros de desempenho
| Parâmetro | Valor |
|---|---|
| Comprimento de onda operacional (nm) | 1260 ~ 1650 |
| Tipo de fibra | ITU-T G657A1, G657A2 e G.652D |
| Estabilidade máxima de temperatura (dB) | 0,5 (típico 0,3) |
| Temperatura operacional (°C) | -40 ~ +85 |
| Temperatura de armazenamento (°C) | -40 ~ +85 |
Desempenho do divisor 1 * N
| Tipo | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Perda máxima de inserção (dB) | 3.9 | 7.2 | 10.3 | 13,5 | 16,8 | 20.3 |
| Uniformidade máxima (dB) | 0,8 | 0,8 | 0,8 | 1,0 | 1,5 | 2,0 |
| PDL máximo (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Desempenho do divisor 2*N
| Tipo | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Perda máxima de inserção (dB) | 4.2 | 7,5 | 10.6 | 13,9 | 17.2 | 20,8 |
| Uniformidade máxima (dB) | 0,8 | 1,0 | 1.2 | 1,5 | 1,8 | 2,0 |
| PDL máximo (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Nota: Todas as medições foram feitas à temperatura ambiente, excluindo conectores. Perda mínima de retorno para todos os tipos: 55 dB.
Perguntas frequentes
Perguntas frequentes sobre produtos
Q1: Qual é a finalidade de um divisor PLC 1*128?
A1: Ele divide um sinal óptico de entrada em 128 sinais de saída de potência igual. Comumente usado em redes FTTH/PON de grande escala (porta OLT única atendendo até 128 usuários) e sistemas de distribuição óptica CATV.
Q2: Qual é a perda de inserção típica para um divisor 1*128?
A2: A perda teórica é de aproximadamente 21,0 dB. Incluindo perda adicional e perda de conector, a perda total de inserção é ≤23,0 dB (típica), com máximo ≤26,0 dB de acordo com os padrões da indústria.
Q3: Este divisor pode ser usado ao contrário?
A3: Sim, os divisores PLC são dispositivos recíprocos passivos. Eles podem combinar 128 sinais de entrada em uma fibra de saída, mas observe que a perda combinada será alta (≥21 dB) e as reflexões reversas devem ser controladas.
Q4: Quais tipos de conectores estão disponíveis para o painel de saída?
A4: As opções padrão incluem SC/APC (mais comum para FTTH), SC/UPC, LC/UPC ou FC/APC. Contate-nos para confirmar interfaces de conectores específicas para suas necessidades.
Q5: Que altura de rack (U) este painel exige?
A5: A altura do rack depende do design e da densidade da porta. Os divisores 1*128 normalmente vêm em alturas 2U, 3U ou 4U. Contate-nos para obter as dimensões exatas deste modelo específico.
Q6: Quão estável é a temperatura do divisor em gabinetes externos?
A6: O dispositivo opera de -40°C a +85°C, tornando-o adequado para gabinetes externos, salas de cabeceira ou escritórios centrais sem temperatura controlada.
Q7: Quantos módulos divisores estão dentro? São módulos 1*16 ou 1*32 em cascata?
A7: Os divisores 1*128 podem ser implementados com um único chip PLC de alta uniformidade ou por módulos menores em cascata. Entre em contato com nossa equipe de vendas para obter detalhes específicos de configuração interna.
Q8: Qual é o período de garantia?
A8: A garantia padrão é de 1 ano, cobrindo defeitos não humanos com reparo gratuito para defeitos de fabricação.
Q9: Posso obter uma amostra antes de fazer o pedido em grandes quantidades?
A9: Sim, fornecemos amostras. Especifique os requisitos do conector e do comprimento da fibra.
Q10: Como limpar conectores de saída em painéis de alta densidade?
A10: Use limpadores de um clique ou limpadores de cassete com adaptadores apropriados (SC ou LC). O design do painel frontal permite a limpeza individual sem perturbar as fibras adjacentes.
