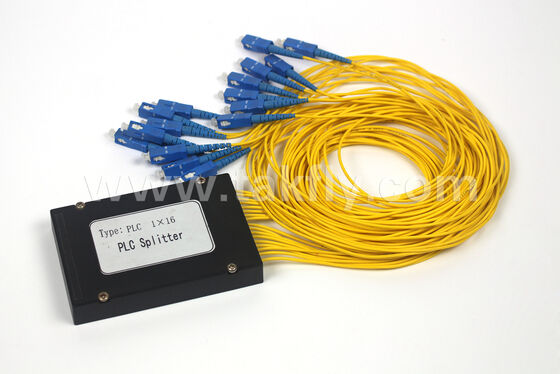

Versátil ABS Box PLC Splitter 1×2 a 1×64, baixa perda, ampla temperatura, personalizável
Detalhes do produto:
| Lugar de origem: | Guangdong, shenzhen |
| Marca: | TAKFLY |
| Certificação: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número do modelo: | QSFP28-4SFP28-xxx |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 Picanha |
|---|---|
| Preço: | US$2.2 ~ US$36/PC |
| Detalhes da embalagem: | espinha + caixa + cartão |
| Tempo de entrega: | 3-7 dias úteis |
| Termos de pagamento: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informação detalhada |
|||
| Destacar: | ABS PLC splitter 1 × 2 a 1 × 64,Splitter de fibra óptica de baixa perda,Divididor PLC de alta temperatura |
||
|---|---|---|---|
Descrição de produto
Visão geral do produto
Esta série de divisores PLC é alojada em caixas de plástico ABS ou caixas de metal, projetadas para pontos de distribuição FTTH/FTTx, gabinetes de conexão cruzada óptica e caixas de terminais de assinantes onde o espaço é limitado. Os módulos podem ser fornecidos com ou sem conectores pré-terminados e suportam comprimentos de pigtail e tipos de fibra personalizados.
Tipos e dimensões de pacotes
Todas as dimensões estão em milímetros (C × L × A) para módulos com pigtails de entrada/saída (conectores não incluídos nas dimensões).
Dimensões da série 1×N
| Tipo de pacote | 1×2 | 1×4 | 1×8 | 1x16 | 1x32 | 1×64 |
|---|---|---|---|---|---|---|
| Caixa metálica básica | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| Caixa Metálica Mini Módulo | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| Caixa Plástica do Módulo (ABS) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
Dimensões da Série 2×N
| Tipo de pacote | 2×2 | 2×4 | 2x8 | 2x16 | 2x32 | 2x64 |
|---|---|---|---|---|---|---|
| Caixa metálica básica | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| Caixa Metálica Mini Módulo | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| Caixa Plástica do Módulo (ABS) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
Observação:As dimensões referem-se apenas ao corpo do módulo; comprimentos de pigtail e conectores não incluídos. As caixas de plástico ABS são normalmente brancas ou pretas com grau retardador de chama UL94 V-0. As caixas metálicas são feitas de aço com revestimento antiferrugem.
Parâmetros Técnicos
Parâmetros de desempenho óptico aplicáveis a todos os tipos de embalagens (caixa ABS ou caixa metálica) para taxas de divisão correspondentes.
| Parâmetro | 1×2 | 1×4 | 1×8 | 1x16 | 1x32 | 1×64 | 2×2 | 2×4 | 2x8 | 2x16 | 2x32 | 2x64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Comprimento de onda operacional (nm) | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 |
| Máx. Perda de inserção (dB) | 3.9 | 7.2 | 10.3 | 13,5 | 16,8 | 20.3 | 4.2 | 7,5 | 10.6 | 13,9 | 17.2 | 20,8 |
| Máx. Uniformidade (dB) | 0,8 | 0,8 | 0,8 | 1,0 | 1,5 | 2,0 | 0,8 | 1,0 | 1.2 | 1,5 | 1,8 | 2,0 |
| Máx. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 |
| Perda de retorno (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Diretividade (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Temperatura operacional (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
| Temperatura de armazenamento (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
Notas:Valores de perda de inserção, uniformidade e PDL medidos à temperatura ambiente, perdas no conector não incluídas. Perda de retorno ≥55dB com base no desempenho do conector SC/APC. A diretividade, a temperatura operacional e a temperatura de armazenamento estão em conformidade com IEC 61753-2 e Telcordia GR-1209/1221.
Recursos do produto
- Tecnologia CLP- Baseado no circuito planar de ondas luminosas, proporcionando divisão uniforme e baixa perda de inserção
- Várias opções de pacotes- Caixa plástica ABS (leve, baixo custo) ou caixa metálica (maior resistência mecânica)
- Dimensões compactas- Adequado para gabinetes com espaço limitado, como FDT, ODC e caixas terminais de assinante
- Ampla temperatura operacional- -40°C a +85°C, adequado para aplicações internas e externas
- Conformidade com padrõesAtende IEC 61753-2, RoHS e Telcordia GR 1209/1221
Opções de personalização
Todos os módulos de caixa ABS e caixa metálica suportam as seguintes personalizações (especifique ao fazer o pedido):
| Item personalizável | Opções disponíveis |
|---|---|
| Tipo de conector em pigtails de entrada/saída | SC/APC, SC/UPC, LC/APC, LC/UPC, FC/APC ou nenhum conector (fibra nua) |
| Comprimento da trança | 0,5 m, 1,0 m, 1,5 m, 2,0 m ou conforme necessário |
| Tipo de fibra | G.652D, G.657A1 (insensível à curvatura), G.657A2 |
| Contagem de fibra de entrada/saída | 1×N ou 2×N com rotulagem de porta especificada |
| Cor da caixa ABS | Código RAL branco, preto ou personalizado |
| Classificação retardante de chama | UL94 V-0 (padrão para caixas ABS) |
Aplicações Típicas
- Distribuição FTTH/FTTx- Instalado em terminais de distribuição de fibra, gabinetes de terminais de rede óptica ou caixas de montagem em parede
- Redes CATV- Divisão de sinais de transmissão em arquiteturas HFC
- Redes locais (LAN)- LAN óptica passiva para campi corporativos
- Interconexão de data center- Divisão de baixa perda para caminhos de monitoramento ou redundância
Exemplo de pedido
| Razão de divisão | Tipo de pacote | Conector (Entrada/Saída) | Comprimento da trança | Tipo de fibra |
|---|---|---|---|---|
| 1×8 | Caixa de plástico ABS | SC/APC | 1,0 m | G.657A1 |
Formato do código de pedido (exemplo):
PLC-ABS-1×8-SC/APC-1.0-G657A1
Para obter uma tabela completa de códigos de pedido, entre em contato conosco.
PLC-ABS-1×8-SC/APC-1.0-G657A1
Para obter uma tabela completa de códigos de pedido, entre em contato conosco.
