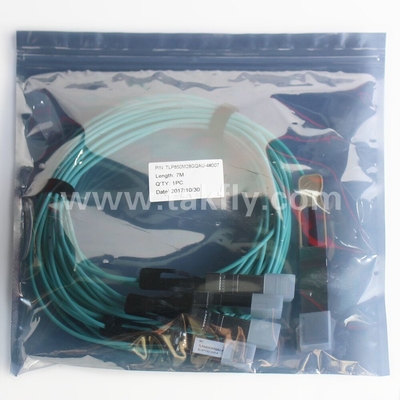

100Gb/s QSFP28 a 4x SFP28 Cable óptico ativo de ruptura Cable AOC Transferência rápida de dados
Detalhes do produto:
| Place of Origin: | Guangdong, SHENZHEN |
| Marca: | TAKFLY |
| Certificação: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | QSFP28-4SFP28-xxx |
Condições de Pagamento e Envio:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Preço: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7 working days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Informação detalhada |
|||
| Destacar: | Cable AOC 100Gb/s QSFP28 para 4x SFP28,4x cabo óptico ativo de ruptura SFP28,Cable AOC QSFP28 de 100 Gb/s |
||
|---|---|---|---|
Descrição de produto

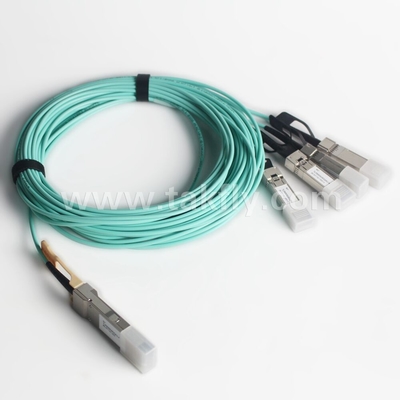

- Este produto é um cabo óptico ativo paralelo (AOC) de alta taxa de transferência de dados, para ultrapassar a limitação de largura de banda do cabo de cobre tradicional.O AOC é terminado com um módulo QSFP28 numa extremidade e quatro módulos SFP28 na outra.Com o terminal QSFP28, oferece 4 canais de transmissão de dados independentes e 4 canais de recepção de dados através de fibras de fita multimodo, cada um capaz de operação de 25Gb/s.

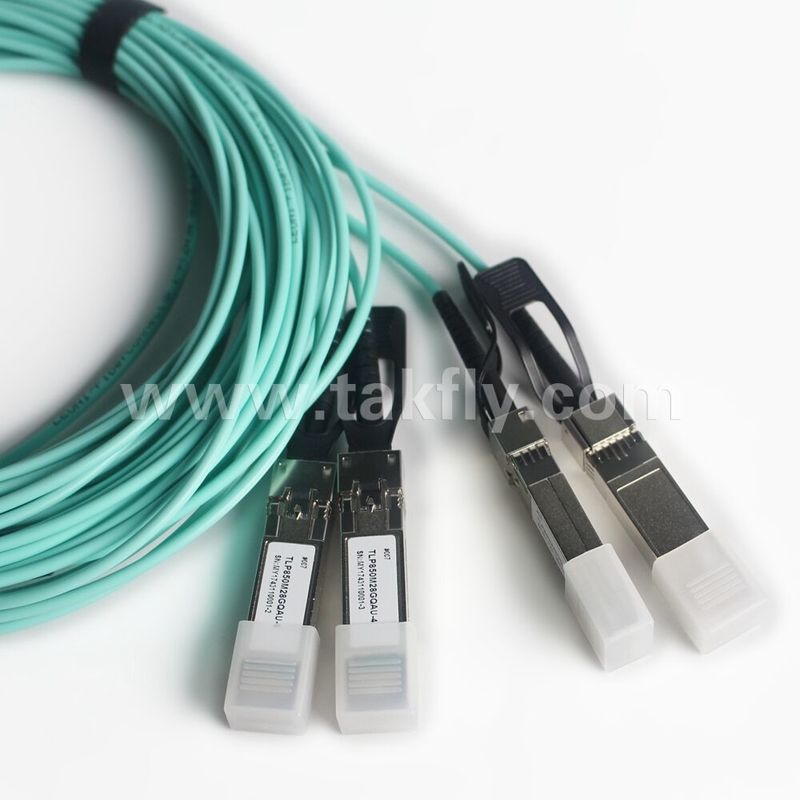

- A fita de fibra é então ventilada para quatro cabos de fibra, cada um terminado com um módulo SFP28.um índice de transferência de dados agregado de 100 Gb/s em até 100 m de transmissão pode ser alcançado com este produto, para apoiar o intercâmbio de dados computacionais ultra-rápidos.
- O produto é concebido com fator de forma, ligação óptica/elétrica de acordo com os acordos multi-fonte (MSA) QSFP28 e SFP28.Foi concebido para suportar as condições de funcionamento externas mais severas, incluindo a temperatura, humidade e interferência EMI.
- The QSFP28 module converts the parallel electrical input signals into parallel optical signals by a driven Vertical Cavity Surface Emitting Laser (VCSEL) array inside the QSFP28 module on its transmitter sideOs sinais ópticos propagam-se primeiro através de 4 vias de transmissão de dados ópticos nas fibras de fita multimodo e, em seguida, através das de 4 cabos de fibra de núcleo duplo separados.Eles são então capturados pelos diodos fotográficos dentro dos receptores dos 4 módulos SFP28 na outra extremidadeOs sinais ópticos são convertidos em sinais eléctricos, que são emitidos pelos receptores dos 4 módulos SFP28 individualmente.
-
Na direção inversa, cada um dos 4 módulos SFP28 converte o sinal de entrada elétrico num sinal óptico por um VCSEL acionado no interior do módulo no lado do transmissor.Os 4 sinais ópticos se propagam primeiro através das outras vias de transmissão dos 4 cabos de fibra de núcleo duplo separados e, em seguida, através daqueles nas fibras de fita multimodoOs sinais ópticos são convertidos em sinais elétricos paralelos e emitidos.o terminal QSFP28 do cabo tem 8 portas, 4 para transmissão de dados e 4 para recepção de dados, para proporcionar uma taxa de troca de dados total de 100 Gb/s, enquanto cada um dos 4 terminais SFP28 na outra extremidade tem 2 portas,1 para a transmissão de dados e 1 para a recepção, para fornecer uma taxa de troca de dados de 25 Gb/s.
- Os dois pinos de alimentação VccTx e VccRx estão internamente ligados e devem ser aplicados simultaneamente.De acordo com as especificações da MSA, o módulo oferece 7 pinos de controle de hardware de baixa velocidade (incluindo a interface serial de 2 fios): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL e IntL.
- Module Select (ModSelL) é um pin de entrada. Quando mantido baixo pelo host, este produto responde a comandos de comunicação serial de 2 fios.O ModSelL permite o uso deste produto em um único bus de interface de 2 fios.
-
O relógio serial (SCL) e os dados seriados (SDA) são necessários para a interface de comunicação de ônibus serial de 2 fios e permitem que o anfitrião acesse o mapa de memória QSFP28.
-
O pin ResetL permite uma redefinição completa, retornando as configurações ao seu estado padrão, quando um nível baixo no pin ResetL é mantido por mais tempo do que o comprimento mínimo do pulso.Durante a execução de uma reinicialização, o servidor deve desconsiderar todos os bits de estado até indicar a conclusão da interrupção da reinicialização.. O produto indica isto publicando um sinal IntL (Interrupt) com o bit Data_Not_Ready negado no mapa de memória.Observe que na energia (incluindo inserção quente) o módulo deve postar esta conclusão da interrupção de redefinição sem exigir uma redefinição.
-
O pin de modo de baixa potência (LPMode) é utilizado para definir o consumo máximo de energia do produto, a fim de proteger os hospedeiros que não são capazes de arrefecer módulos de maior potência,Se esses módulos forem inseridos acidentalmente.
-
Module Present (ModPrsL) é um sinal local da placa-mãe que, na ausência de um produto, é normalmente puxado para o host Vcc. Quando o produto é inserido no conector,ele completa o caminho para terra através de um resistor na placa de hospedagem e afirma o sinal. O ModPrsL então indica a sua presença, definindo o ModPrsL num estado de "Low".
-
Interrupt (IntL) é um pin de saída.O host identifica a fonte da interrupção usando a interface serial de 2 fiosO pin IntL é uma saída aberta do colector e deve ser puxado para a tensão Host Vcc na placa Host.
- A interface elétrica do módulo SFP28 é compatível com as especificações elétricas SFI. A impedância de entrada do transmissor e saída do receptor é diferencial de 100 Ohms. As linhas de dados são internamente acopladas AC.O módulo fornece terminação diferencial e reduz a conversão diferencial para modo comum para terminação de sinal de qualidade e baixa EMI.SFI normalmente opera mais de 200 mm de material FR4 melhorado ou até cerca de 150 mm de FR4 padrão com um conector.
-
O transmissor converte dados elétricos PECL ou CML em 25Gbit/s em dados ópticos em série.Lógica 1 ou nenhuma conexão neste pin irá desativar o laser de transmitirA lógica do pin fornece uma operação normal.O transmissor possui um circuito interno de controle automático de potência (APC) para garantir uma potência óptica de saída constante através de variações de tensão de alimentação e temperatura. Uma falha de transmissão compatível com colector aberto (Tx_Fault) é fornecida.indica que o transmissor do módulo detectou uma falha relacionada com o funcionamento ou a segurança do laser. O contato de saída TX_Fault é um dreno/colector aberto e deve ser puxado para o Vcc_Host no host com uma resistência na faixa de 4,7-10 kΩ. TX_Disable é um contato de entrada do módulo.Quando o TX_Disable for assertado alto ou deixado aberto, a saída do transmissor do módulo SFP28 deve ser desligada. Este contacto deve ser puxado até VccT com uma resistência de 4,7 kΩ a 10 kΩ
-
O receptor converte dados ópticos em série de 25Gbit/s em dados elétricos em série PECL/CML.Rx_LOS quando elevado indica um nível de sinal óptico inferior ao especificado na norma pertinente. O contato Rx_LOS é uma saída de escoamento/colector aberta e deve ser puxado até Vcc_Host no hospedeiro com uma resistência na faixa de 4,7-10 kΩ, ou com uma terminação activa.A filtragem da fonte de alimentação é recomendada tanto para o transmissor como para o receptorO sinal Rx_LOS destina-se a indicar preliminarmente ao sistema em que o SFP28 está instalado que a intensidade do sinal recebido está abaixo da faixa especificada.Tal indicação indica tipicamente cabos não instalados, cabos quebrados, ou um transmissor desativado, falhado ou desligado na extremidade mais distante do cabo.
- Os módulos SFP28 são conectáveis a quente. Hot pluggable refere-se a ligação ou desligação de um módulo enquanto a placa hospedeira está ligada.Conector melhorado de 8 mm de passo 20 posição em ângulo reto especificado na SFF-8083, ou conector empilhado com um equivalente com desempenho elétrico equivalente.energia, seguido de sinal.
|
Parâmetro
|
Símbolo
|
Min.
|
Max.
|
Unidades
|
Notas
|
|
Temperatura de armazenamento
|
TS
|
- 40
|
85
|
degC
|
|
|
Temperatura da caixa de funcionamento
|
TOP
|
0
|
70 |
degC
|
|
|
Tensão de alimentação
|
VCC
|
-Não.5
|
3.6 |
V
|
|
|
Umidade relativa (sem condensação)
|
RH
|
0 | 85 |
%
|
|
Parâmetro
|
Símbolo
|
Min.
|
Tipico
|
Max.
|
Unidades
|
|
Temperatura da caixa de funcionamento
|
TOP
|
0
|
70
|
degC
|
|
|
Tensão de alimentação
|
VCC
|
3.135
|
3.3
|
3.465
|
V
|
|
Taxa de transferência de dados, por faixa (QSFP28)
|
25.78125
|
28.05
|
Gb/s
|
||
|
Taxa de dados (para cada SFP28)
|
25.78125
|
28.05
|
Gb/s
|
||
|
Voltagem de entrada de controlo elevada
|
2 |
Vcc
|
V
|
||
|
Voltagem de entrada de controlo baixa
|
0 |
0.8
|
V
|
