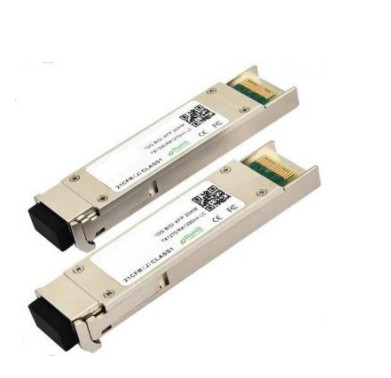

10Gbps Transceptor XFP bidirecional 20KM alcance Tx1270/Rx1330nm Tx1330/Rx1270nm
Detalhes do produto:
| Lugar de origem: | Guangdong, shenzhen |
| Marca: | TAKFLY |
| Certificação: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número do modelo: | TK-Bxx92-3LCD20 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 Picanha |
|---|---|
| Preço: | US$0.01 ~ US$1200/PC |
| Tempo de entrega: | 3-7 dias úteis |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Informação detalhada |
|||
| Relação: | 50/50. | comprimento de onda do centro: | 1450nm |
|---|---|---|---|
| Perda de inserção: | ≤ 0,3 dB | Peso da embalagem: | 10 g |
| Tipo de embalagem: | Fibra nua, tubo solto de 900 mm, cabo de 2 mm | Wavelegth: | 1310 nm |
| Alinhamento de Eixo: | Linha central lenta ou linha central rápida | Faixa de comprimento de onda: | 1310nm, 1550nm |
| Aplicação: | Sistemas de comunicação óptica | Relação do divisor: | 98/2 |
| Temperatura de armazenamento: | -40°C a +85°C | Número portuário: | 1X2 |
| Comprimento da fibra: | 1m | Fibras: | PM Corning fibra 980nm |
| Capacidade de manuseio de potência: | Alto Poder | ||
| Destacar: | Transceptor XFP bidirecional,Transceptor XFP de 20 km,Transceptor XFP de 10 Gbps |
||
Descrição de produto
- O TAKFLY XFP-TKBxx92-3LCD20 é compatível com o IEEE803.3ae 10Gbase-Bx. e distância de transmissão de até 20KM em SMF.
- O módulo transceptor é constituído por um transmissor com um transmissor a laser DFB de 1270/ 1330 nm,um pré-amplificador de detector integrado de 1330/ 1270 nm (IDP) montado num cabeçalho óptico e um circuito integrado de pós-amplificador limitador. Transmitter and receiver are separate within a wide temperature range of 0℃ to+70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
- Não.
Características
- Suporta taxas de bits de 9,95Gb/s a 10,5Gb/s
- - Não.Impressão de XFP ligável a quente
-
Comprimento máximo de ligação de 20 km com SMF
-
Transmissor a laser DFB de 1270/ 1330 nm e Receptor de 1330/ 1270 nm
-
Pacote XFP MSA com conector LC
-
Não é necessário um relógio de referência
-
Apoio de retorno.
-
+3,3V, +1,8V de alimentação
-
Dissipação de energia < 2 W
-
Compatível com a RoHS
-
Funções de diagnóstico digital integradas
-
Intervalo de temperatura de 0°C a 70°C
Aplicações
- 10GBASE-LR a 10,3125Gbps
- 10GBASE-LW a 9,953Gbps
- 10GBASE-BX 10G Ethernet
Classificações máximas absolutas
| Parâmetro | Símbolo | Min.. | Tipo. | Max.. | Unidade | Notas |
| Temperatura de armazenamento | T | - 40 | - | 85 | oC | |
| Humidade ambiente de armazenamento | HA | 5 | - | 95 | % | |
| Umidade relativa de funcionamento | RH | - | - | 85 | % | |
| Tensão de alimentação | CCC | -Não.3 | - | 4 | V | |
| Tensão de entrada do sinal | CCC | VCC-0.3 | - | Vcc+0.3 | V |
Condições de funcionamento recomendadas
| Parâmetro | Símbolo | Min.. | Tipo. | Max.. | Unidade | Notas |
| Temperatura de funcionamento ambiente | TA | 0 | - | 70 | oC | Sem fluxo de ar |
| Tensão de alimentação | CCC | 3.14 | 3.3 | 3.47 | V | |
| Corrente de alimentação | CPI | - | - | 450 | mA | |
| Taxa de dados | BR | 10.3125 | Gbit/s | |||
| Distância de transmissão | TD | 2 | - | 20 | km | Nota (1) |
| Fibras acopladas | Fibra de modo único | ITU-T G.652 | ||||
Especificação do transmissor
| Parâmetro | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade | Notas |
| Potência de lançamento média | P.O. | -2 | - | 2 | dBm | |
| Potência média de lançamento (Laser desligado) | Ponto de partida F |
- |
- |
- Trinta | dBm | Nota (1) |
| Amplitude de modulação óptica | OMA | -3 | - | - | dBm | Nota (1) |
| Faixa de comprimento de onda do centro | λC | 1270/1330 | nm | |||
| Relação de supressão do modo lateral | SMSR | 30 | - | - | dB | |
| Largura de banda do espectro ((-20dB) | σ | - | - | 1 | nm | |
| Taxa de extinção | Urgência | 3.5 | 6 | - | dB | Nota (2) |
| Máscara para os olhos de saída | Compatível com o FC_PI_4 REV 7.0 | Nota (2) | ||||
1) A potência óptica é lançada na SMF
2) Medido com o padrão de ensaio RPBS 2^31-1 @10.3125Gbs
Especificação do receptor
| Parâmetro | Símbolo | Min.. | Tipo. | Max.. | Unidade | Notas |
| Comprimento de onda óptico de entrada | λIN | 1330/1270 | nm | |||
| Sensibilidade do receptor em média | Número PIN | - | - | - Quatorze.4 | dBm | Nota (1) |
| Potência de saturação de entrada (supercarga) | PSAT | 0.5 | - | - | dBm | Nota (1) |
| Período de validade | PA | - Trinta | - | - | dBm | |
| Ativos líquidos | P.D. | - | - | - 15. | dBm | |
| LOS - Histerese | PHys | 0.5 | - | 4 | dB |
1) Medido com padrão de ensaio RPBS 2^31-1 @10.3125Gbs BER=<10^-12 ER=6DB
Características da interface elétrica
| Parâmetro | Símbolo | Min.. | Tipo. | Max.. | Unidade | Notas |
| Corrente total de alimentação | C.I.C. | - | - | 350 | mA | |
| Transmissor | ||||||
| Voltagem de entrada de dados diferencial | VDT | 120 | - | 820 | mVp-p | |
| Impedância de entrada da linha diferencial | RIN | 85 | 100 | 115 | Ohm | |
| Falha no transmissor de saída elevada | VFaultH | 2.4 | - | Vcc | V | |
| Falha no transmissor de saída baixa | VFaultL | -Não.3 | - | 0.8 | V | |
| Desativar o transmissor Voltagem alta | VDisH | 2 | - | Vcc+0.3 | V | |
| Desativar transmissor Voltagem baixa | VDisL | -Não.3 | - | 0.8 | V | |
| Receptor | ||||||
| Voltagem de saída de dados diferencial | VDR | 300 | - | 850 | mVp-p | |
| Impedância de saída da linha diferencial | Rotação | 80 | 100 | 120 | Ohm | |
| Receptor LOS puxar resistor | RLOS | 4.7 | - | 10 | KOhm | |
| Data Output Tempo de aumento/caída | tr/tf | 20 | - | - | ps | |
| LOS Alta tensão de saída | VLOSH | 2 | - | Vcc | V | |
| LOS Voltagem de saída baixa | VLOSL | -Não.3 | - | 0.4 | V | |
Pinhas Descrição
|
Pinhas |
É lógica. |
Símbolo |
Nome/Descrição |
Notas |
| 1 | GND | Módulo Terrestre | 1 | |
| 2 | VEE5 | Opcional ¥5.2 Fornecimento de energia ¥ Não necessário | ||
| 3 | LVTTL-I | Mod-Desel | Modulo Des-selecionar; Quando mantido baixo permite que o módulo responda a comandos de interface serial de 2 fios | |
| 4 | LVTTL-O | Interrupção | Interrupt (bar); Indica a presença de uma condição importante que pode ser lida através da interface serial de 2 fios | 2 |
| 5 | LVTTL-I | TX_DIS | Transmissor desativado; fonte de laser do transmissor desligada | |
| 6 | VCC5 | +5 Fornecimento de energia | ||
| 7 | GND | Módulo Terrestre | 1 | |
| 8 | VCC3 | Fornecimento de energia +3,3 V | ||
| 9 | VCC3 | Fornecimento de energia +3,3 V | ||
| 10 | LVTTL-I | SCL | Relógio de interface de 2 fios em série | 2 |
| 11 | LVTTLI/O | SDA | Linha de dados de interface de dois fios em série | 2 |
| 12 | LVTTL-O | Mod_Abs |
Módulo ausente; indica que o módulo não está presente. o módulo. |
2 |
| 13 | LVTTL-O | Mod_NR |
Módulo não pronto; XGIGA define como um OR lógico entre RX_LOS e perda de bloqueio no TX/RX. |
2 |
| 14 | LVTTL-O | RX_LOS | Indicador de perda de sinal do receptor | 2 |
| 15 | GND | Módulo Terrestre | 1 | |
| 16 | GND | Módulo Terrestre | 1 | |
| 17 | CML-O | RD- | Receptor de saída de dados invertida | |
| 18 | CML-O | RD+ | Receptor de saída de dados não invertida | |
| 19 | GND | Módulo Terrestre | 1 | |
| 20 | VCC2 | Fornecimento de energia +1,8V Não necessário | ||
|
21 |
LVTTL-I |
P_Baixo/RST |
Desligar; Quando alto, coloca o módulo na baixa potência modo de espera e na borda de queda de P_Down inicia um Reinicialização do módulo |
|
| Reiniciar; a borda em queda inicia uma reinicialização completa do módulo, incluindo a interface serial de 2 fios, equivalente a um ciclo de alimentação. | ||||
| 22 | VCC2 | Fornecimento de energia +1,8V Não necessário | ||
| 23 | GND | Módulo Terrestre | 1 | |
| 24 | PECL-I | Referência: | Relógio de referência entrada não invertida, AC acoplado na placa de acolhimento Não necessário | 3 |
| 25 | PECL-I | Referências: | Input invertido do relógio de referência, AC acoplado na placa de acolhimento Não necessário | 3 |
| 26 | GND | Módulo Terrestre | 1 | |
| 27 | GND | Módulo Terrestre | 1 | |
| 28 | CML-I | TD- | Entrada de dados invertida do transmissor | |
| 29 | CML-I | TD+ | Entrada de dados não invertida do transmissor | |
| 30 | GND | Módulo Terrestre | 1 |
Notas:
1) A ligação do circuito do módulo é isolada da ligação do chassi do módulo no interior do módulo.
2) Colector aberto; deve ser puxado para cima com 4,7k ≈ 10 kohms na placa-mãe para uma tensão entre 3,15V e 3,6V.
3) A entrada de relógio de referência não é necessária pelo XFP-10GER. Se presente, será ignorada.
Bloco recomendado Circuito
Esboço Dimensões
Conformidade regulamentar
| Características | Referência | Desempenho |
| Descarga eletrostática (ESD) | IEC/EN 61000-4-2 | Compatível com as normas |
| Interferências eletromagnéticas (EMI) |
FCC Parte 15 Classe B EN 55022 Classe B (CISPR 22A) |
Compatível com as normas |
| Segurança do Olho Laser | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Produto a laser da classe 1 |
| Reconhecimento dos componentes | IEC/EN 60950, UL | Compatível com as normas |
| ROHS | 2002/95/CE | Compatível com as normas |
| EMC | EN 61000-3 | Compatível com as normas |
Funções de diagnóstico digital
Os transceptores TAKFLY TK-B3524-3LCD2 suportam o protocolo de comunicação serial de 2 fios, conforme definido no SFP MSA.com as mesmas especificações eléctricas.
- Não.
O ID serial padrão SFP fornece acesso a informações de identificação que descrevem as capacidades do transceptor, interfaces padrão, fabricante e outras informações.
Além disso, os transceptores TAKFLY SFP fornecem uma interface única de monitoramento de diagnóstico digital aprimorada, que permite o acesso em tempo real a parâmetros operacionais do dispositivo, como temperatura do transceptor,corrente de desvio do laser, a potência óptica transmitida, a potência óptica recebida e a tensão de alimentação do transceptor.que alerta os utilizadores finais quando determinados parâmetros de funcionamento estão fora de um intervalo normal de fábrica.
- Não.
O SFP MSA define um mapa de memória de 256 bytes na E2PROM que é acessível através de uma interface serial de 2 fios no endereço de 8 bits 1010000X (A0h).A interface de monitorização de diagnóstico digital utiliza o endereço de 8 bits 1010001X (A2h)A interface é idêntica a:e é, portanto, totalmente compatível com as especificações GBIC e com o acordo SFP Multi Source.
As informações operacionais e de diagnóstico são monitoradas e relatadas por um controlador de transceptor de diagnóstico digital (DDTC) dentro do transceptor, ao qual é acessado através de uma interface serial de 2 fios.Quando o protocolo serial for activado, o sinal de relógio serial (SCL, Mod Def 1) é gerado pelo host. O clock de borda positiva envia dados para o transceptor SFP para aqueles segmentos da E2PROM que não estão protegidos contra gravação.A borda negativa relógios dados do transceptor SFPO sinal de dados em série (SDA, Mod Def 2) é bidirecional para a transferência de dados em série.
- Não.
O host usa o SDA em conjunto com o SCL para marcar o início e o fim da ativação do protocolo serial.As memórias são organizadas como uma série de palavras de dados de 8 bits que podem ser endereçadas individualmente ou sequencialmenteO diagnóstico digital do TK-B3524-3LCD2 está calibrado internamente por defeito.
