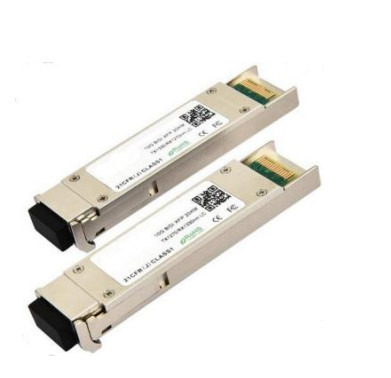

Transceptor bidirecional XFP de 10 Gbps, alcance de 60 km Tx1270/1330nm / Rx1330/1270nm
Detalhes do produto:
| Lugar de origem: | Guangdong, shenzhen |
| Marca: | TAKFLY |
| Certificação: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número do modelo: | TK-Bxx92-3LCD60 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 Picanha |
|---|---|
| Preço: | US$0.01 ~ US$1200/PC |
| Tempo de entrega: | 3-7 dias úteis |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Informação detalhada |
|||
| Relação: | 50/50. | comprimento de onda do centro: | 1450nm |
|---|---|---|---|
| Perda de inserção: | ≤ 0,3 dB | Peso da embalagem: | 10 g |
| Tipo de embalagem: | Fibra nua, tubo solto de 900 mm, cabo de 2 mm | Wavelegth: | 1310 nm |
| Alinhamento de Eixo: | Linha central lenta ou linha central rápida | Faixa de comprimento de onda: | 1310nm, 1550nm |
| Aplicação: | Sistemas de comunicação óptica | Relação do divisor: | 98/2 |
| Temperatura de armazenamento: | -40°C a +85°C | Número portuário: | 1X2 |
| Comprimento da fibra: | 1m | Fibras: | PM Corning fibra 980nm |
| Capacidade de manuseio de potência: | Alto Poder | ||
| Destacar: | Transceptor bidirecional XFP de 1330 nm,Transceptor bidirecional 60KM XFP,Transceptor bidirecional XFP de 10 Gbps |
||
Descrição de produto
- TAKFLY XFP-TKBxx92-3LCD60 é compatível com IEEE803.3ae 10Gbase-Bx. e distância de transmissão de até 60 km em SMF.
-
O módulo transceptor compreende um transmissor com um transmissor laser DFB de 1270/1330 nm e a seção receptora consiste em um fotodiodo APD integrado com um transmissor TIA. O transmissor e o receptor são separados dentro de uma ampla faixa de temperatura de 0°C a +70°C e oferecem ótima dissipação de calor e excelente blindagem eletromagnética, permitindo assim altas densidades de porta para sistemas 10GbE.
Características
- Suporta taxas de bits de 9,95 Gb/s a 10,5 Gb/s
- Pegada XFP hot-plug
-
Comprimento máximo do link de 60 km com SMF
-
Transmissor laser DFB 1270/1330nm e receptor 1330/1270nm
-
Pacote XFP MSA com conector LC
-
Não é necessário relógio de referência
-
Suporte de loop traseiro.
-
Fonte de alimentação +3,3V, +1,8V
-
Dissipação de energia <2W
-
Compatível com RoHS
-
Funções de diagnóstico digital integradas
-
Faixa de temperatura 0°C a 70°C
Aplicativos
- Ethernet 10GBASE-ER 10G a 10,3125 Gbps
- Ethernet 10GBASE-EW 10G a 9,953 Gbps
- Fibre Channel 1200-SM-LL-L 1-0G a 10,51875 Gbps
Avaliações Máximas Absolutas
| Parâmetro | Símbolo | Mínimo. | Tipo. | Máx.. | Unidade | Observação |
| Temperatura de armazenamento | Ts | -40 | - | 85 | ºC | |
| Umidade ambiente de armazenamento | HA | 5 | - | 95 | % | |
| Umidade relativa operacional | RH | - | - | 85 | % | |
| Tensão da fonte de alimentação | CCV | -0,3 | - | 4 | V | |
| Tensão de entrada de sinal | CCV | Vcc-0.3 | - | Vcc+0,3 | V |
Condições operacionais recomendadas
| Parâmetro | Símbolo | Mínimo. | Tipo. | Máx.. | Unidade | Observação |
| Temperatura ambiente de operação | TA | 0 | - | 70 | ºC | Sem fluxo de ar |
| Tensão da fonte de alimentação | CCV | 3.14 | 3.3 | 3,47 | V | |
| Corrente da fonte de alimentação | TPI | - | - | 450 | mA | |
| Taxa de dados | BR | 10.3125 | Gbps | |||
| Distância de transmissão | DT | 2 | - | 60 | quilômetros | Nota (1) |
| Fibra acoplada | Fibra monomodo | ITU-T G.652 | ||||
Especificação do Transmissor
| Parâmetro | Símbolo | Min. | Tipo. | Máx. | Unidade | Observação |
| Potência média lançada | PO | 2 | - | 6 | dBm | |
| Potência média lançada (Laser desligado) | BICO DE F |
- |
- |
-30 | dBm | Nota (1) |
| Amplitude de modulação óptica | OMA | -3 | - | - | dBm | Nota (1) |
| Faixa de comprimento de onda central | λC | 1270/1330 | nm | |||
| Taxa de supressão do modo lateral | SMSR | 30 | - | - | dB | |
| Largura de banda do espectro (-20dB) | σ | - | - | 1 | nm | |
| Taxa de extinção | pronto-socorro | 3.5 | 6 | - | dB | Nota (2) |
| Máscara de olhos de saída | Compatível com FC_PI_4 REV 7.0 | Nota (2) | ||||
1) A potência óptica é lançada no SMF
2) Medido com padrão de teste RPBS 2 ^ 31-1 a 10,3125 Gbs
Especificação do receptor
| Parâmetro | Símbolo | Mínimo. | Tipo. | Máx.. | Unidade | Observação |
| Comprimento de onda óptico de entrada | λIN | 1330/1270 | nm | |||
| Sensibilidade do receptor em média | ALFINETE | - | - | -20 | dBm | Nota (1) |
| Potência de saturação de entrada (sobrecarga) | PSAT | 0,5 | - | - | dBm | Nota (1) |
| Afirmação LOS | PA | -30 | - | - | dBm | |
| LOS De-Assert | DP | - | - | -25 | dBm | |
| LOS -Histerese | Física | 0,5 | - | 4 | dB |
1) Medido com padrão de teste RPBS 2^31-1 @10,3125Gbs BER=<10^-12 ER=6DB
Características da interface elétrica
| Parâmetro | Símbolo | Mínimo. | Tipo. | Máx.. | Unidade | Observação |
| Corrente total da fonte de alimentação | Icc | - | - | 350 | mA | |
| Transmissor | ||||||
| Tensão Diferencial de Entrada de Dados | VDT | 120 | - | 820 | mVp-p | |
| Impedância de entrada de linha diferencial | RIN | 85 | 100 | 115 | Ohm | |
| Saída de falha do transmissor alta | VFalhaH | 2.4 | - | Vcc | V | |
| Saída de falha do transmissor baixa | VFalhaL | -0,3 | - | 0,8 | V | |
| Tensão de desativação do transmissor - alta | VDisH | 2 | - | Vcc+0,3 | V | |
| Tensão de desativação do transmissor - baixa | VDisL | -0,3 | - | 0,8 | V | |
| Receptor | ||||||
| Tensão Diferencial de Saída de Dados | VDR | 300 | - | 850 | mVp-p | |
| Impedância de saída de linha diferencial | DERROTA | 80 | 100 | 120 | Ohm | |
| Resistor de pull up do receptor LOS | RLOS | 4.7 | - | 10 | KOhm | |
| Tempo de subida/queda da saída de dados | tr/tf | 20 | - | - | obs: | |
| Tensão de saída LOS alta | VLOSH | 2 | - | Vcc | V | |
| Tensão de saída LOS baixa | VLOSL | -0,3 | - | 0,4 | V | |
Alfinete Descrição
|
Alfinete |
Lógica |
Símbolo |
Nome/Descrição |
Observação |
| 1 | GND | Aterramento do Módulo | 1 | |
| 2 | VEE5 | Opcional –5.2 Fonte de alimentação – Não necessária | ||
| 3 | LVTTL-I | Mod-Desel | Desmarcar módulo; Quando mantido em nível baixo permite que o módulo responda aos comandos da interface serial de 2 fios | |
| 4 | LVTTL-O | Interromper | Interrupção (barra); Indica a presença de uma condição importante que pode ser lida na interface serial de 2 fios | 2 |
| 5 | LVTTL-I | TX_DIS | Desativar Transmissor; Fonte de laser do transmissor desligada | |
| 6 | VCC5 | +5 Fonte de alimentação | ||
| 7 | GND | Aterramento do Módulo | 1 | |
| 8 | VCC3 | Fonte de alimentação +3,3V | ||
| 9 | VCC3 | Fonte de alimentação +3,3V | ||
| 10 | LVTTL-I | SCL | Relógio de interface serial de 2 fios | 2 |
| 11 | LVTTLI/O | IASD | Linha de dados de interface serial de 2 fios | 2 |
| 12 | LVTTL-O | Mod_Abs. | Módulo Ausente; Indica que o módulo não está presente. Aterrado no módulo. | 2 |
| 13 | LVTTL-O | Mod_NR | Módulo não pronto; XGIGA o define como um OR lógico entre RX_LOS e Perda de bloqueio em TX/RX. | 2 |
| 14 | LVTTL-O | RX_LOS | Indicador de perda de sinal do receptor | 2 |
| 15 | GND | Aterramento do Módulo | 1 | |
| 16 | GND | Aterramento do Módulo | 1 | |
| 17 | LMC-O | RD- | Saída de dados invertida do receptor | |
| 18 | LMC-O | DR+ | Saída de dados não invertida do receptor | |
| 19 | GND | Aterramento do Módulo | 1 | |
| 20 | VCC2 | Fonte de alimentação +1,8 V – Não necessária | ||
|
21 |
LVTTL-I |
P_Down/RST |
Desligar; Quando alto, coloca o módulo no modo de espera de baixo consumo de energia e na borda descendente de P_Down inicia uma reinicialização do módulo | |
| Reiniciar; A borda descendente inicia uma reinicialização completa do módulo, incluindo a interface serial de 2 fios, equivalente a um ciclo de alimentação. | ||||
| 22 | VCC2 | Fonte de alimentação +1,8 V – Não necessária | ||
| 23 | GND | Aterramento do Módulo | 1 | |
| 24 | PECL-I | RefCLK+ | Entrada não invertida do Clock de referência, AC acoplado na placa host – Não necessário | 3 |
| 25 | PECL-I | RefCLK- | Entrada invertida do relógio de referência, AC acoplada na placa host – Não necessária | 3 |
| 26 | GND | Aterramento do Módulo | 1 | |
| 27 | GND | Aterramento do Módulo | 1 | |
| 28 | LMC-I | TD- | Entrada de dados invertida do transmissor | |
| 29 | LMC-I | DT+ | Entrada de dados não invertida do transmissor | |
| 30 | GND | Aterramento do Módulo | 1 |
Notas:
1) O aterramento do circuito do módulo é isolado do aterramento do chassi do módulo dentro do módulo.
2) Coletor aberto; deve ser aumentado com 4,7k – 10kohms na placa host para uma tensão entre 3,15V e 3,6V.
3) Uma entrada de relógio de referência não é exigida pelo XFP-10GER. Se presente, será ignorado.
Bloco recomendado Circuito
Contorno Dimensões
Conformidade Regulatória
| Recurso | Referência | Desempenho |
| Descarga eletrostática (ESD) | CEI/EN 61000-4-2 | Compatível com padrões |
| Interferência Eletromagnética (EMI) |
FCC Parte 15 Classe B EN 55022 Classe B (CISPR 22A) |
Compatível com padrões |
| Segurança ocular a laser | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Produto laser classe 1 |
| Reconhecimento de componentes | IEC/EN 60950, UL | Compatível com padrões |
| ROHS | 2002/95/CE | Compatível com padrões |
| EMC | EN61000-3 | Compatível com padrões |
