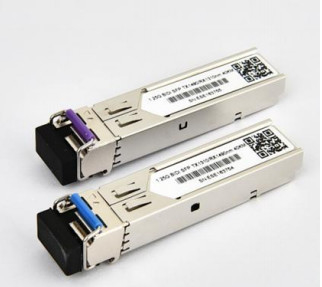

1.25Gbps Transceptor bidirecional SFP, alcance de 40KM Tx1310nm/Rx1490nm
Detalhes do produto:
| Lugar de origem: | Guangdong, shenzhen |
| Marca: | TAKFLY |
| Certificação: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número do modelo: | TK-Bxx92-3LCD20 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 Picanha |
|---|---|
| Preço: | US$0.01 ~ US$1200/PC |
| Tempo de entrega: | 3-7 dias úteis |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Informação detalhada |
|||
| Relação: | 50/50. | comprimento de onda do centro: | 1450nm |
|---|---|---|---|
| Perda de inserção: | ≤ 0,3 dB | Peso da embalagem: | 10 g |
| Tipo de embalagem: | Fibra nua, tubo solto de 900 mm, cabo de 2 mm | Wavelegth: | 1310 nm |
| Alinhamento de Eixo: | Linha central lenta ou linha central rápida | Faixa de comprimento de onda: | 1310nm, 1550nm |
| Aplicação: | Sistemas de comunicação óptica | Relação do divisor: | 98/2 |
| Temperatura de armazenamento: | -40°C a +85°C | Número portuário: | 1X2 |
| Comprimento da fibra: | 1m | Fibras: | PM Corning fibra 980nm |
| Capacidade de manuseio de potência: | Alto Poder | ||
| Destacar: | Transmissor bidirecional SFP de alcance de 40 km,1Transceptor bidirecional SFP de 25 Gbps,Transmissor bidirecional SFP Tx1310nm/Rx1490nm |
||
Descrição de produto
- Os transceptores SFP-BIDI são módulos de alto desempenho e econômicos que suportam taxa de dados dupla de 1,25 Gbps / 1,0625 Gbps e distância de transmissão de 40 km com SMF.
- O transceptor é composto por três seções: um transmissor a laser DFB, um fotodiodo PIN integrado com um pré-amplificador de trans-impedência (TIA) e uma unidade de controle MCU.Todos os módulos satisfazem os requisitos de segurança do laser da classe I.
- Os transceptores são compatíveis com o SFP Multi-Source Agreement (MSA) e o SFF-8472.
Características
- Operação de taxa de dados dupla de 1,25 Gbps/1,063 Gbps
- Laser DFB de 1310 nm e fotodetector PIN para transmissão de 40 km
- Compatível com a SFP MSA e a SFF-8472 com recipiente LC simplex
- Monitorização de diagnóstico digital: calibração interna ou calibração externa
- Compatível com o SONET OC-24-LR-1
- Compatível com a RoHS
- Fornecimento de energia único de +3,3 V
- Intervalo de temperatura do local de funcionamento: 0 °C a +70 °C (comercial) / -40 °C a +85 °C (industrial)
Aplicações
- Gigabit Ethernet
- Canal de fibra
- Mudar para a interface Switch
- Aplicações de plano de fundo alternado
- Interface roteador/servidor
- Outros sistemas de transmissão óptica
Modulo Bloqueio Diagrama
- Absoluto Número máximo Classificações
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade | Arbitro. |
| Tensão máxima de alimentação | Vcc | -Não.5 | 4.7 | V | ||
| Temperatura de armazenamento | TS | - 40 | 85 | °C | ||
| Temperatura de funcionamento do caso | TOP | 0 | 70 | °C |
Eletrodomésticos Características(TOP = 0 a 70°C, VCC = 3,15 a 3,60 volts)
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade | Arbitro. |
| Tensão de alimentação | Vcc | 3.15 | 3.3 | 3.6 | V | |
| Corrente de abastecimento | C.I.C. | 185 | 280 | mA | ||
| Transmissor | ||||||
| Impedância diferencial de entrada | Rin | 100 | Ó | 1 | ||
| Balanço de entrada de dados de ponta única | Vin, PP. | 250 | 1200 | mV | ||
| Transmissão de tensão desativada | Doenças venéreas | Vcc1!3 | Vcc | V | ||
| Transmissão de tensão activa | VEN | Vaca | Vee + 0.8 | V | 2 | |
| Transmitir Desativar Tempo de afirmação | 10 | nós | ||||
| Receptor | ||||||
| Balanço de saída de dados de extremidade única | Vout, PP | 250 | 800 | mV | 3 | |
| Tempo de crescimento da saída de dados | tr | 100 | 175 | ps | 4 | |
| Tempo de queda da saída de dados | Tf | 100 | 175 | ps | 4 | |
| Falta de perdas | Falha do VLOS | Vcc05 | VccHOST | V | 5 | |
| LOS Normal | Norma VLOS | Vaca | Vee + 0.5 | V | 5 | |
| Rejeição da fonte de energia | PSR | 100 | mVpp | 6 |
Notas:
- Conectado diretamente aos pinos de entrada de dados TX. AC acoplado posteriormente
- Ou circuito aberto.
- Em terminação diferencial de 100 ohms.
- 20 ¢ 80 %
- Perda de sinal é LVTTL. Lógica 0 indica operação normal; lógica 1 indica nenhum sinal detectado.
- A sensibilidade do receptor é compatível com a modulação sinusoidal da fonte de alimentação de 20 Hz a 1,5 MHz até ao valor especificado aplicado através da rede de filtragem da fonte de alimentação recomendada.
Eletrodomésticos Input / Produção Características
| Parâmetro | Símbolo | Minha. | Tipo | Max. - O quê? | Unidade | Notas | |
| Balanço da tensão de entrada | 120 | 820 | mVpp | 1 | |||
|
Tx Desativar entrada |
H | VIH | 2.0 | Vcc+0.3 |
V |
||
| L | VIL | 0 | 0.8 | ||||
|
Tx Saída de falha |
H | VOH | 2.0 | Vcc+0.3 |
V |
2 |
|
| L | VOL | 0 | 0.8 | ||||
| Diferença de entrada. Impedância | Zin | 100 | Ó | ||||
| Parâmetro | Símbolo | Minha. | Tipo | Max. - O quê? | Unidade | Notas | |
| Balanço da tensão de saída diferencial | 340 | 650 | 800 | mVpp | 3 | ||
|
Rx LOS Output |
H | VOH | 2.0 | Vcc+0.3 | V |
2 |
|
| L | VOL | 0 | 0.8 | ||||
Notas:
1. TD+/- são internamente AC acoplados com terminação diferencial de 100Ω dentro do módulo.
2. Tx Fault e Rx LOS são saídas de colector abertas, que devem ser puxadas com resistores de 4,7k a 10kΩ na placa anfitriã.
3. RD +/- saídas são internamente AC acoplado, e deve ser terminado com 100Ω (diferencial) no SERDES usuário
Óptica Características
Transmissor
| Parâmetro | Símbolo | Minha. | Tipo | Max. - O quê? | Unidade | Notas |
| Comprimento de onda operacional | λC | 1260 | 1310 | 1360 | nm | |
| Potência de saída (Ativada) | Po. | - 5 | 0 | dBm | 1 | |
| Taxa de extinção | Urgência | 10 | dB | 1 | ||
| Largura espectral RMS | Δλ | 4 | nm | |||
| Tempo de subida/baixa (20%~80%) | Tr/Tf | 0.26 | ps | 2 | ||
| Máscara para os olhos de saída | Telcordia GR-253-CORE e ITU-T G.957 compatíveis | |||||
1. Medição no padrão PRBS NRZ 2^23-1
2. Definição de máscara ocular transmissora
| Parâmetro | Símbolo | Minha. | Tipo | Max. - O quê? | Unidade | Notas |
| Comprimento de onda operacional | 1470 | 1510 | nm | |||
| Sensibilidade | Psen | - 24. | dBm | 1 | ||
| Min. sobrecarga | Pimax | -3 | dBm | |||
| Período de validade | Pai! | - 36 | dBm | |||
| Ativos líquidos | Pd | - Trinta | dBm | 2 | ||
| LOS Histerese | Pd-Pa | 0.5 | 6 | dB |
1. Medido com fonte de luz 1310nm (1490nm), ER=10dB; BER =<10^-12 @PRBS=2^23-1 NRZ.
2Quando o LOS é desactivado, a saída de dados RX +/- é a saída de sinal.
Pinhas Definições e Funções
| Número PIN | Nome | Função | Notas | |
| 1 | VeeT | Tx moído | ||
| 2 | Falta de Tx | Indicação de falha Tx, saída do coletor aberto, ativo | 1 | |
| 3 | Desativar Tx | LVTTL entrada, puxa interna, Tx desativado em H | 2 | |
| 4 | MOD-DEF2 | Interface serial de 2 fios de entrada/saída de dados (SDA) | 3 | |
| 5 | MOD-DEF1 | Entrada de relógio de interface serial de 2 fios (SCL) | 3 | |
| 6 | MOD-DEF0 | Modelo de indicação actual | 3 | |
| 7 | Taxa selecionada | Não há ligação. | ||
| 8 | LOS | Rx perda de sinal, saída do coletor aberto, ativo | 4 | |
| 9 | VeeR | Rx em solo | ||
| 10 | VeeR | Rx em solo | ||
| 11 | VeeR | Rx em solo | ||
| 12 | RD- | Dados recebidos invertidos | 5 | |
| 13 | RD+ | Dados recebidos | 5 | |
| 14 | VeeR | Rx em solo | ||
| 15 | VccR | Rx fonte de alimentação | ||
| 16 | VccT | Fornecimento de energia Tx | ||
| 17 | VeeT | Tx moído | ||
| 18 | TD+ | Transmitir dados em | 6 | |
| 19 | TD- | Transmissão inversa de dados em | 6 | |
| 20 | VeeT | Tx moído |
Notas:
- Quando alta, esta saída indica uma falha do laser de algum tipo. baixa indica operação normal. e deve ser puxado com um resistor de 4,7 ¢ 10KΩ na placa hospedeira.
- TX disable é uma entrada que é usada para desligar a saída óptica do transmissor.
Baixo (0 8 V): Transmissor ligado (> 0.8, < 2,0 V): Não definido
Alto (2.0V~Vcc+0.3V): Transmissor desativado Aberto: Transmissor desativado
Mod-Def 0,1,2. Estes são os pinos de definição do módulo. Eles devem ser puxados com um resistor de 4,7K 10KΩ na placa anfitriã. A tensão de puxagem deve ser VccT ou VccR.
Mod-Def 0 foi aterrado pelo módulo para indicar que o módulo está presente Mod-Def 1 é a linha de relógio de duas fios de interface serial para ID serial
Mod-Def 2 é a linha de dados de dois fios de interface serial para ID serial
Quando alta, esta saída indica perda de sinal (LOS), baixa indica funcionamento normal.
RD+/-: são as saídas do receptor diferencial. São linhas diferenciais de 100Ω acopladas a CA que devem ser terminadas com 100Ω (diferencial) no SERDES do usuário.O acoplamento AC é feito dentro do módulo e, portanto, não é necessário na placa host.
TD+/-: são as entradas do transmissor diferencial. São linhas diferenciais acopladas a CA com terminação diferencial de 100Ω dentro do módulo.O acoplamento AC é feito dentro do módulo e, portanto, não é necessário na placa host.
Digital Diagnóstico Funções
Os transceptores TAKFLY TK-B3424-3LCD40 suportam o protocolo de comunicação serial de 2 fios, conforme definido no SFP MSA.com as mesmas especificações eléctricas.
O ID serial padrão SFP fornece acesso a informações de identificação que descrevem as capacidades do transceptor, interfaces padrão, fabricante e outras informações.
Além disso, os transceptores TAKFLY SFP fornecem uma interface única de monitoramento de diagnóstico digital aprimorada, que permite o acesso em tempo real a parâmetros operacionais do dispositivo, como temperatura do transceptor,corrente de desvio do laser, a potência óptica transmitida, a potência óptica recebida e a tensão de alimentação do transceptor.que alerta os utilizadores finais quando determinados parâmetros de funcionamento estão fora de um intervalo normal de fábrica.
O SFP MSA define um mapa de memória de 256 bytes na E2PROM que é acessível através de uma interface serial de 2 fios no endereço de 8 bits 1010000X (A0h).A interface de monitorização de diagnóstico digital utiliza o endereço de 8 bits 1010001X (A2h)A interface é idêntica a:e é, portanto, totalmente compatível com as especificações GBIC e com o acordo SFP Multi Source.
As informações operacionais e de diagnóstico são monitoradas e relatadas por um controlador de transceptor de diagnóstico digital (DDTC) dentro do transceptor, ao qual é acessado através de uma interface serial de 2 fios.Quando o protocolo serial for activado, o sinal de relógio serial (SCL, Mod Def 1) é gerado pelo host.A borda negativa relógios dados do transceptor SFP. O sinal de dados serial (SDA, Mod Def 2) é bidirecional para transferência de dados serial. O host usa o SDA em conjunto com o SCL para marcar o início e o fim da ativação do protocolo serial.As memórias são organizadas como uma série de palavras de dados de 8 bits que podem ser endereçadas individualmente ou sequencialmenteO diagnóstico digital do TK-B3424-3LCD40 está calibrado internamente por defeito.
Tipico Interface Circuito
Pacote Dimensões
Regulatório Conformidade
| Características | Referência | Desempenho | |
| Descarga eletrostática (ESD) | IEC/EN 61000-4-2 | Compatível com as normas | |
| Interferências eletromagnéticas (EMI) | Classe B da parte 15 da FCC EN 55022 Classe B (CISPR 22A) | Compatível com as normas | |
| Segurança dos olhos com laser | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Produto a laser da classe 1 | |
| Reconhecimento dos componentes | IEC/EN 60950, UL | Compatível com as normas | |
| ROHS | 2002/95/CE | Compatível com as normas | |
| EMC | EN 61000-3 | Compatível com as normas | |
