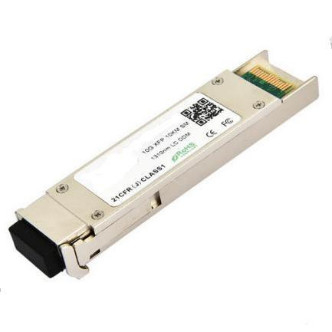

Transceptor óptico XFP de 10Gbps 1310nm com distância de transmissão de 10KM e pacote leve de 10g
Detalhes do produto:
| Lugar de origem: | Guangdong, shenzhen |
| Marca: | TAKFLY |
| Certificação: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número do modelo: | XFP-TK1392-LC10 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 Picanha |
|---|---|
| Preço: | US$0.01 ~ US$1200/PC |
| Tempo de entrega: | 3-7 dias úteis |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Informação detalhada |
|||
| Relação: | 50/50. | comprimento de onda do centro: | 1450nm |
|---|---|---|---|
| Perda de inserção: | ≤ 0,3 dB | Peso da embalagem: | 10 g |
| Tipo de embalagem: | Fibra nua, tubo solto de 900 mm, cabo de 2 mm | Wavelegth: | 1310 nm |
| Alinhamento de Eixo: | Linha central lenta ou linha central rápida | Faixa de comprimento de onda: | 1310nm, 1550nm |
| Aplicação: | Sistemas de comunicação óptica | Relação do divisor: | 98/2 |
| Temperatura de armazenamento: | -40°C a +85°C | Número portuário: | 1X2 |
| Comprimento da fibra: | 1m | Fibras: | PM Corning fibra 980nm |
| Capacidade de manuseio de potência: | Alto Poder | ||
| Destacar: | Transmissor óptico XFP de 10 km,transceptor ótico de 1310nm XFP,Transceptor óptico XFP de 10 Gbps |
||
Descrição de produto
-
Os transceptores TAKFLY XFP-TK1392-LC20 Small Form Factor 10 G (XFP) são compatíveis com a especificação atual do XFP Multi-Source Agreement (MSA) 1.São conformes com a Ethernet de 10 Gigabit 10GBASE-LR/LW por IEEE 802.3ae e 10G Fiber Channel. As funções de diagnóstico digital estão disponíveis através de uma interface serial de 2 fios, conforme especificado na XFP MSA.O transceptor é compatível com a RoHS e livre de chumbo em conformidade com a Diretiva 2002/95/CE3.
Características
- Impressão de XFP ligável a quente
- Suporta taxas de bits de 9,95 Gb/s a 11,3 Gb/s
- Modo XFI Loopback
- Conformidade com a RoHS-6 (sem chumbo)
- Dissipação de energia < 1,5 W
- Intervalo de temperatura da caixa: -5°C a 70°C
- Duração máxima da ligação de 20 km
- Laser DFB de 1310 nm não resfriado
- Conector LC Full Duplex
- Não é necessário relógio de referência
- Funções de diagnóstico digital integradas
-
Mecanismo padrão de libertação da fiança
Aplicações
- 10GBASE-LR/LW 10G Ethernet
- Canal de fibra 10G
- SONET OC-192 SR-1 SDH STM I-64.
- Absoluto Número máximo Classificações
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade | |
| Tensão máxima de alimentação | Vcc3 | -Não.5 | 4.0 | V | ||
| Temperatura de armazenamento | TS | - 40 | 85 | °C | ||
| Temperatura de funcionamento do caso | TCaso | - 5 | 70 | °C |
Eletrodomésticos Características(TOP = -5 a 70°C, VCC3 = 3,13 a 3,45 volts)
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade | Arbitro. |
| Voltagem de alimentação #2 | Vcc3 | 3.13 | 3.45 | V | ||
| Corrente de abastecimento | Icc3 | 450 | mA | |||
|
Potência total do módulo |
P |
1.5 | W | 1 | ||
| Transmissor | ||||||
| Impedância diferencial de entrada | Rin | 100 | Ó | 2 | ||
| Balanço de entrada de dados de ponta única | Vin, PP. | 120 | 820 | mV | ||
| Transmissão de tensão desativada | Doenças venéreas | 2.0 | Vcc | V | 3 | |
| Transmissão de tensão activa | VEN |
GND |
GND + 0.8 |
V | ||
| Transmitir Desativar Tempo de afirmação | 10 | nós | ||||
| Receptor | ||||||
| Balanço de saída de dados de extremidade única | Vout, PP | 340 | 650 | 850 | mV | 4 |
| Tempo de crescimento da saída de dados | tr | 38 | ps | 5 | ||
| Tempo de queda da saída de dados | Tf | 38 | ps | 5 | ||
| Falta de perdas | Falha do VLOS | Vcc05 | VccHOST | V | 6 | |
| LOS Normal | Norma VLOS |
GND |
GND+0.5 |
V | 6 | |
| Rejeição da fonte de energia | PSR | 7 |
Notas:
- O valor máximo da potência total é especificado para toda a gama de temperatura e tensão.
- Após acoplamento interno.
- Ou circuito aberto.
- Em terminação diferencial de 100 ohms.
- Estes são valores não filtrados de 20 a 80%
- Perda de sinal é um coletor aberto a ser puxado com uma resistência de 4,7 k 10 Kohm a 3,15 3,6 V. Lógica 0 indica funcionamento normal; lógica 1 indica nenhum sinal detectado.
- Por secção 2.7.1. na especificação XFP MSA1.
Características ópticas(TOP = -5 a 70°C, VCC3 = 3,13 a 3,45 volts)
| Parâmetro | Símbolo | Minha. | Tipo | Max. - O quê? | Unidade | Arbitro. | |
|
Potência óptica média |
P |
-2 |
3 |
dBm |
|||
|
Comprimento de onda óptico |
λ |
1290 | 1310 | 1330 |
nm |
||
|
Relação de supressão de modo lateral |
SSRmin |
30 |
dB |
||||
|
Relação de extinção óptica |
Urgência |
3.2 |
dB |
||||
|
Sanção ao transmissor e à dispersão |
TDP |
2 |
dB |
||||
|
Potência média de lançamento do transmissor |
P |
- Trinta |
dBm |
||||
|
Tx Jitter |
Tx |
De acordo com os requisitos 802.3ae |
|||||
|
Intensidade relativa do ruído |
RIN |
- 130 |
dB/Hz |
||||
| Parâmetro | Símbolo | Minha. | Tipo | Max. - O quê? | Unidade | Notas |
|
Sensibilidade do receptor |
RSENS |
- 15. | dBm | 1 | ||
|
Potência de saturação de entrada (supercarga) |
Psat |
0.5 | dBm | |||
|
Faixa de comprimento de onda |
λC |
1270 | 1610 | nm | ||
|
Reflexão do receptor |
Rrx |
- 15. | dB | |||
|
Ativos líquidos |
LOS |
- 22 anos. | dBm | |||
| Período de validade |
LOS |
- Trinta | dBm | |||
|
LOS Histerese |
0.5 | 4 | dB |
Notas:
Medido com pior ER; BER<10- Doze@ 10,3Gbps, 2311 PRBS.
Atribuição de pin
Especificações gerais
Funções de diagnóstico digital
Conforme definido pela XFP MSA1, Os transceptores XFP fornecem funções de diagnóstico digital através de uma interface serial de 2 fios, que permite o acesso em tempo real aos seguintes parâmetros operacionais:
- Temperatura do transceptor
- Corrente de desvio do laser
- Potência óptica transmitida
- Potência óptica recebida
- Voltagem de alimentação do transceptor
Proporciona igualmente um sistema sofisticado de sinalizações de alarme e de aviso, que podem ser utilizadas para alertar os utilizadores finais quando determinados parâmetros de funcionamento estão fora de um intervalo normal definido por fábrica.
A informação operacional e de diagnóstico é monitorizada e comunicada por um controlador digital de transmissão de diagnóstico (DDTC) dentro do transmissor,que é acedido através da interface serial de 2 fiosQuando o protocolo serial é ativado, o sinal de relógio serial (pin SCL) é gerado pelo host.A borda positiva relógios de dados no transceptor XFP para aqueles segmentos de seu mapa de memória que não são protegidos por gravaçãoO sinal de dados em série (SDA pin) é bidirecional para transferência de dados em série.O host usa SDA em conjunto com SCL para marcar o início e o fim da ativação do protocolo serialAs memórias são organizadas como uma série de palavras de dados de 8 bits que podem ser abordadas individualmente ou sequencialmente.A interface serial de 2 fios fornece acesso sequencial ou aleatório aos parâmetros de 8 bits, endereçado a partir de 000h até ao endereço máximo da memória.
Especificações mecânicas
Os transceptores TAKFLY XFP são compatíveis com as dimensões definidas pelo XFP Multi-Sourcing Agreement (MSA).
Transceptor XFP (dimensões em mm)
Recomendações relativas à disposição dos PCB e ao sistema de bordas
Disposição mecânica da placa-mãe XFP (dimensões em mm)
XFP Detail Host Board Layout Mecânico (dimensões em mm)
Conformidade regulamentar
