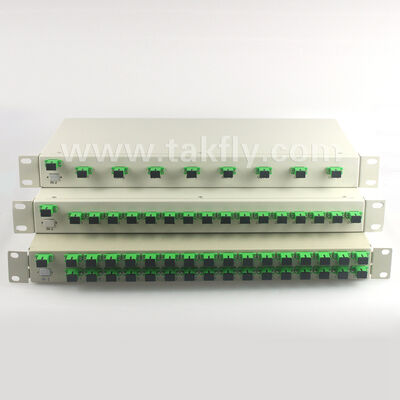

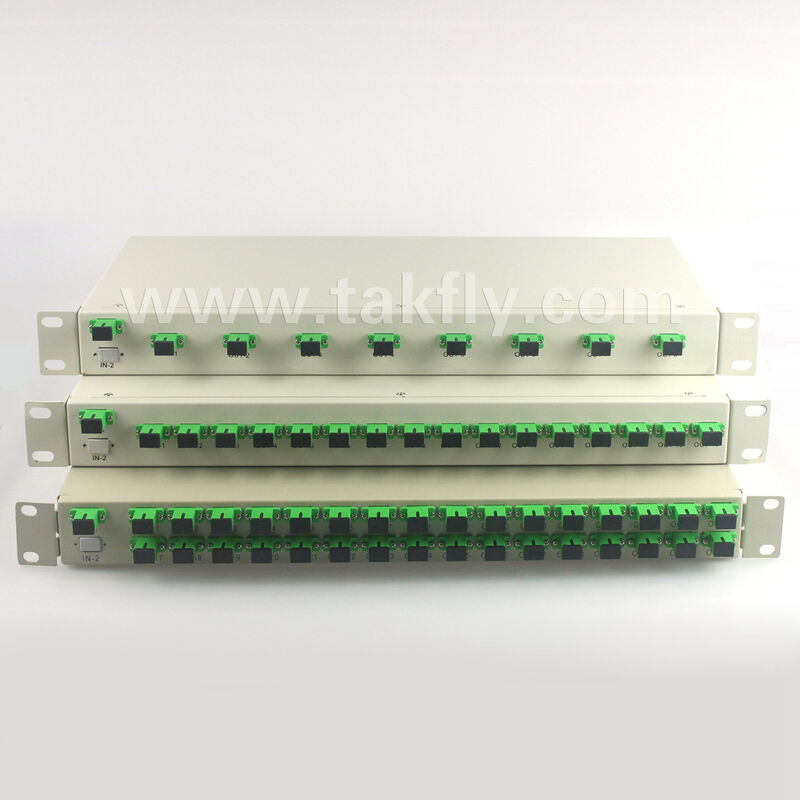

1U Rack Mount PLC Splitter com alta uniformidade, suporte de comprimento de onda completo e capacidade de operação reversa
Detalhes do produto:
| Lugar de origem: | Guangdong, shenzhen |
| Marca: | TAKFLY |
| Certificação: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número do modelo: | QSFP28-4SFP28-xxx |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 Picanha |
|---|---|
| Preço: | US$16.18 ~ US$65.12/PC |
| Detalhes da embalagem: | espinha + caixa + cartão |
| Tempo de entrega: | 3-7 dias úteis |
| Termos de pagamento: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informação detalhada |
|||
| Destacar: | 1U divisor PLC com comprimento de onda completo,Fibra óptica PLC splitter alta uniformidade,Divisor de PLC com capacidade de funcionamento reverso |
||
|---|---|---|---|
Descrição de produto
Divisor PLC 1U – Alta uniformidade, suporte total ao comprimento de onda, capacidade de operação reversa
Este divisor PLC de montagem em rack 1U é baseado na tecnologia de circuito de ondas luminosas planas (substrato de quartzo), projetado para distribuição de energia óptica em redes ópticas passivas. Ele suporta configurações de canal 1*N ou 2*N, dividindo uniformemente os sinais ópticos de uma ou duas portas de entrada para múltiplas portas de saída. Também pode operar no sentido inverso, combinando múltiplos sinais em uma ou duas fibras.
O gabinete 1U padrão de 19 polegadas é adequado para instalação em gabinetes de telecomunicações ou quadros de distribuição de fibra. A faixa de comprimento de onda operacional cobre 1260 nm a 1650 nm, compatível com aplicações convencionais de FTTH e FTTX. Os parâmetros de uniformidade de divisão e perda de inserção atendem aos padrões IEC 61753-2.
Aplicações Típicas
- Redes de distribuição FTTH / FTTX
- LAN óptica passiva (POL)
- Distribuição óptica CATV
- Links ópticos para data centers
- Integração do quadro de distribuição de fibra (ODF)
- Redes de Telecomunicações
- Sistemas PON
- Transmissão de vídeo
Opções disponíveis
- Proporção de divisão: 1*4 / 1*8 / 1*16 / 1*32 / 2*16, etc.
- Tipo de conector: SC / LC / FC (painel adaptador ou pigtail)
- Tipo de fibra: G.657A1 / G.652D
Principais recursos
Comprimento de onda de operação em banda larga
Baixa perda de inserção
Perda Dependente de Baixa Polarização (PDL)
Design Compacto
Excelente uniformidade canal a canal
Alta confiabilidade e estabilidade
Especificações Técnicas
Parâmetros de desempenho
| Parâmetro | Valor |
|---|---|
| Comprimento de onda operacional (nm) | 1260 ~ 1650 |
| Tipo de fibra | ITU-T G657A1, G657A2 e G.652D |
| Máx. Estabilidade de temperatura (dB) | 0,5 (típico 0,3) |
| Temperatura operacional (°C) | -40 ~ +85 |
| Temperatura de armazenamento (°C) | -40 ~ +85 |
Desempenho do divisor 1 * N
| Tipo | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Máx. Perda de inserção (dB) | 3.9 | 7.2 | 10.3 | 13,5 | 16,8 | 20.3 |
| Máx. Uniformidade (dB) | 0,8 | 0,8 | 0,8 | 1,0 | 1,5 | 2,0 |
| Máx. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Desempenho do divisor 2*N
| Tipo | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Máx. Perda de inserção (dB) | 4.2 | 7,5 | 10.6 | 13,9 | 17.2 | 20,8 |
| Máx. Uniformidade (dB) | 0,8 | 1,0 | 1.2 | 1,5 | 1,8 | 2,0 |
| Máx. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Nota: Todas as medições feitas à temperatura ambiente, conectores não incluídos. Perda mínima de retorno: 55 dB para todos os tipos.
Dimensões da embalagem
Embalagem divisor 1 * N
| Tipo de pacote | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Caixa metálica básica (C*L*A mm) | 40*4*4 | 40*4*4 | 40*4*4 | 50*7*4 | 60*7*4 | 60*12*4 |
| Caixa Metálica Mini Módulo (mm) | 60*7*4 | 60*7*4 | 60*7*4 | 60*12*4 | 80*20*6 | 100*40*6 |
| Caixa Plástica Módulo (mm) | 100*80*10 | 100*80*10 | 100*80*10 | 120*80*18 | 120*80*18 | 140*115*18 |
| Montagem em rack (mm) | 483*250*44,5 | 483*250*89 | ||||
Embalagem Divisor 2*N
| Tipo de pacote | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Caixa metálica básica (C*L*A mm) | 60*7*4 | 60*7*4 | 60*7*4 | 60*7*4 | 60*7*4 | 80*12*4 |
| Caixa Metálica Mini Módulo (mm) | 70*7*4 | 70*7*4 | 70*7*4 | 80*12*4 | 80*20*6 | 100*40*6 |
| Caixa Plástica Módulo (mm) | 100*80*10 | 100*80*10 | 100*80*10 | 120*80*18 | 120*80*18 | 140*115*18 |
| Montagem em rack (mm) | 483*250*44,5 | 483*250*89 | ||||
