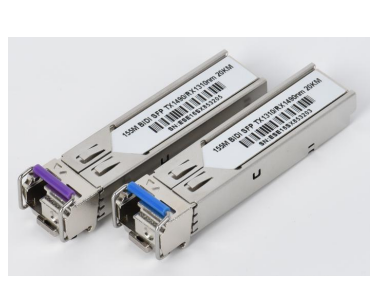

Transceptor bidirecional SFP de 155 Mbps | Alcance de 20 km Tx1310nm/Rx1490nm |（TK-B3403-3LCD20）
Detalhes do produto:
| Lugar de origem: | China, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificação: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número do modelo: | TK-B3403-3LCD20 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | negotiable denpend on QTY |
| Detalhes da embalagem: | Caixa blister + caixa |
| Tempo de entrega: | 5-9 dias úteis dependendo do QTY |
| Termos de pagamento: | T/T,/Paypal,L/C |
| Habilidade da fonte: | 1000 unidades/dia |
|
Informação detalhada |
|||
| Nome do produto: | Transceptor bidirecional SFP de 155 Mbps | Alcance de 20 km Tx1310nm/Rx1490nm |（TK-B3403-3LCD20） | Tensão de alimentação: | 3,14-3,46V |
|---|---|---|---|
| Corrente de abastecimento: | 300 mA | Impedância diferencial de entrada: | 100 Ω |
| Balanço de entrada de dados de terminação única: | 180-700 mA | Diferenciação de oscilação de entrada de dados: | 400-1800 mV |
| Tempo de declaração de desativação de transmissão: | 10 nós | Balanço diferencial de saída de dados: | 300-850 mA |
| Temperatura do caso operacional: | 0 a +70°C | Garantia: | 1 ano, manutenção vitalícia |
| Marca de fibra: | Corning, YOFC, OFS, Draka | ||
| Destacar: | 155Mbps transceptor SFP 20KM alcance,Transceptor bidirecional SFP Tx1310nm/Rx1490nm,Módulo transceptor óptico com alcance de 20 km |
||
Descrição de produto
155 Mbps Transceptor bidirecional SFP 20 km alcance Tx1310nm/Rx1490nm (TK-B3403-3LCD20)
Os transceptores SFP-BIDI são módulos de alto desempenho e custo-benefício que suportam taxas de dados de 155Mbps com distância de transmissão de 20KM sobre fibra de modo único.
O transceptor é composto por três seções principais: um transmissor laser FP, um fotodiodo PIN integrado com um pré-amplificador de trans-impedência (TIA) e uma unidade de controle MCU.Todos os módulos satisfazem os requisitos de segurança do laser de classe I e são compatíveis com as especificações do Acordo Multi-Fonte SFP (MSA) e SFF-8472..
Aplicações
- SDH STM-1, S-1.1L-1.1L-1.2
- SONET OC-3 IR1, LR1, LR2
- Outras ligações ópticas de comunicação
Características fundamentais
- Até 155 Mbps de taxa de transferência de dados
- Laser FP de 1310 nm e fotodetector PIN de 1490 nm para transmissão de 20 km
- Compatível com o SFP MSA e o SFF-8472 com recipiente LC simplex
- Monitorização de diagnóstico digital: calibração interna ou calibração externa
- Compatível com a RoHS
- Fornecimento de energia único de +3,3 V
- Temperatura de funcionamento: 0°C a +70°C (comercial) / -40°C a +85°C (industrial)
Normas de conformidade
- Conforme com a SFP+ MSA
- Compatível com a SFF-8472 Revisão 9.5
- Compatível com a norma IEEE802.3-2005
- Telcordia GR-468-CORE compatível
- Classe B: conformidade com a FCC 47 CFR Parte 15
- FDA 21 CFR 1040.10 e 1040.11, conforme com a classe 1
- Compatível com a SFF-8472
- Compatível com a SFF-8431
- Compatível com a RoHS
Especificações técnicas
Características da interface elétrica
Notas:
1) Conectado diretamente aos pinos de entrada de dados TX. AC acoplado a partir daí.
2) Ou circuito aberto.
3) Em terminação diferencial de 100 ohms.
4) 20 - 80 %
5) Perda de sinal é LVTTL. A lógica 0 indica operação normal; a lógica 1 indica não detecção de sinal.
6) A sensibilidade do receptor é compatível com a modulação sinusoidal da fonte de alimentação de 20 Hz a 1,5 MHz até ao valor especificado aplicado através da rede de filtragem da fonte de alimentação recomendada.
1) Conectado diretamente aos pinos de entrada de dados TX. AC acoplado a partir daí.
2) Ou circuito aberto.
3) Em terminação diferencial de 100 ohms.
4) 20 - 80 %
5) Perda de sinal é LVTTL. A lógica 0 indica operação normal; a lógica 1 indica não detecção de sinal.
6) A sensibilidade do receptor é compatível com a modulação sinusoidal da fonte de alimentação de 20 Hz a 1,5 MHz até ao valor especificado aplicado através da rede de filtragem da fonte de alimentação recomendada.
Imagens do produto
Por que escolher o TAKFLY?
- Mais de 26 anos de experiência na fabricação de produtos de fibra óptica
- 450+ trabalhadores de montagem com mais de 3 anos de experiência
- 10+ Engenheiros de I&D dedicados à inovação
- 16 Máquinas de injecção e linhas de produção importadas da Alemanha
- 30 máquinas de ensaio, incluindo instrumentos de ensaio OTDR, 3D, VFL, IL&RL
- Equipamento de ensaio completo: testadores de resistência à tensão, testadores de resistência à esmagamento, testadores de medidores de potência, verificadores de luz
- Aceitação da marca OEM
- Participação na exposição global: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Controle de qualidade
O nosso rigoroso processo de controlo de qualidade inclui a verificação da matéria-prima antes da produção, inspecção completa após cada processo individual, verificações completas da produção a meio,Inspecção completa do produto acabado antes da embalagem, e verificações pontuais antes do envio.
Informações de entrega
Amostragens:1-3 dias úteis
Encomendas de produção em massa:3-7 dias úteis
Embalagem:Sacos, caixas e paletes de plástico disponíveis a pedido
Encomendas de produção em massa:3-7 dias úteis
Embalagem:Sacos, caixas e paletes de plástico disponíveis a pedido
Perguntas Frequentes
P1: Como posso obter o seu catálogo e lista de preços?
Forneça o seu e-mail ou informações de contacto através do nosso website para receber o nosso catálogo e lista de preços.
P2: Posso negociar os preços?
Sim, podemos considerar descontos para cargas de vários contentores de mercadorias misturadas.
Q3: Quanto serão os encargos de transporte?
Os encargos de envio dependem do tamanho do envio e do método de envio.
P4: Posso visitar-te?
Certamente! Nossa fábrica está localizada em Shenzhen, China. Por favor, entre em contato conosco para agendar uma consulta.
Q5: E se houver problema de qualidade quando recebermos os produtos?
Se encontrar problemas de qualidade ao desembalar, por favor tire fotos para nossa referência.juntamente com a implementação de melhorias de qualidade para a produção futura.
Q6: Quais são os seus termos de embalagem?
Normalmente embalamos mercadorias em caixas de blister e caixas de cartão, mas podemos acomodar pedidos de embalagem personalizados dos clientes.
Q7: Quais são os seus termos de pagamento?
T/T 30% como depósito, e 70% de saldo antes da entrega.
Q8: Quais são os seus termos de entrega?
EXW, FOB, CFR, CIF, DDU
Q9: Que tal o seu prazo de entrega?
Geralmente 5-7 dias úteis após o recebimento do pagamento antecipado.
Q10: Você pode produzir de acordo com as amostras?
Sim, podemos fabricar produtos com base em suas amostras ou desenhos técnicos.
